Toma industrial de 32 A: especificaciones, configuración de polos y sección de cable
Una toma industrial de 32 A no se define solo por su calibre. Cuatro cosas tienen que coincidir para que el conjunto funcione: la intensidad asignada, la configuración de polos, el código de tensión y frecuencia expresado como color más posición horaria, y el grado de protección. Si una falla, el resultado no es una instalación algo mejorable: es un enchufe que físicamente no entra, o un conjunto que no pasa la inspección el día de la firma.
La dificultad está en que un conector industrial de 32 A parece intercambiable de una página de catálogo a otra. Azul o rojo, tres, cuatro o cinco polos, más o menos del mismo tamaño. Las diferencias están en el enclavamiento, el diámetro de los alvéolos y el marcado, y ninguna se aprecia en una foto de producto.
Qué fija realmente el calibre 32 A
El calibre fija el sistema de contactos, la envolvente y el rango de prensaestopas. No fija el circuito. La sección del cable y el dispositivo de protección se eligen aparte, a partir del método de instalación y de la carga, y una toma de 32 A puede estar legítimamente en un circuito protegido con un calibre menor si el cable es pequeño o el recorrido largo.
Lo que sí impone el calibre es la exclusión mecánica. En la familia de clavijas y alvéolos IEC 60309 la intensidad asignada forma parte del enclavamiento, de modo que un enchufe de 16 A no entra en una toma de 32 A y uno de 63 A no se puede forzar en ninguna de las dos. Esa exclusión es la función de seguridad: impide conectar una alargadera de 16 A a un circuito capaz de mucho más.
Código de color y posición horaria
Los conectores industriales codifican la banda de tensión en el color de la envolvente y la tensión y frecuencia exactas en la posición horaria de la clavija de tierra. Ambas deben coincidir entre enchufe y toma; un color igual con distinta posición horaria sigue siendo una incompatibilidad.
| Color | Banda de tensión | Uso típico |
|---|---|---|
| Amarillo | 100–130 V | Herramienta de obra e iluminación provisional en sistemas de 110 V |
| Azul | 200–250 V | Herramienta monofásica, caravanas, equipo pequeño, suministro de obra a 230 V |
| Rojo | 380–480 V | Distribución trifásica, motores y maquinaria a 400 V |
Al pedir, cite el color y el número de polos juntos. «32 A rojo cinco polos» es una instrucción inequívoca; «32 A trifásico» no lo es, porque no dice si hace falta neutro.
Configuraciones de polos
| Configuración | Polos | Qué transporta | Dónde corresponde |
|---|---|---|---|
| 2P+T | 3 | Fase, neutro y tierra | Herramienta monofásica y equipo de 230 V |
| 3P+T | 4 | Tres fases y tierra, sin neutro | Motores trifásicos y cargas equilibradas |
| 3P+N+T | 5 | Tres fases, neutro y tierra | Cuadros trifásicos y cargas mixtas de 230/400 V |
La decisión entre cuatro y cinco polos es la que más veces se toma tarde. Una toma de cuatro polos no puede alimentar una carga de 230 V desde un suministro trifásico, porque no hay neutro para el retorno. Si el conjunto va a alimentar algún día un cuadro con circuitos terminales monofásicos, especifique cinco polos desde el principio: convertir después obliga a cambiar toma, enchufe y cable.
Grado de protección: qué compra el número
| Índice | Primer dígito | Segundo dígito | Posición adecuada |
|---|---|---|---|
| IP44 | Cuerpos sólidos mayores de 1 mm | Salpicaduras en cualquier dirección | Salas técnicas interiores, patios cubiertos |
| IP65 | Estanco al polvo | Chorros de agua con boquilla | Montaje mural exterior, zonas de lavado, distribución de obra |
| IP67 | Estanco al polvo | Inmersión temporal | Posiciones a nivel de suelo, puertos, obras inundables |
IP44 es el estándar interior habitual y a menudo suficiente. IP65 es la especificación sensata para todo lo montado en exterior, y es el índice de nuestras cajas de tomas industriales estancas: las YM-012 y YM-005 son envolventes IP65 en PC ignífugo, y la YM-G002 aplica el mismo índice a un formato mural inclinado para distribución exterior e industrial.
Sección de cable para una salida radial de 32 A
El calibre de la toma indica lo que el conector puede transportar; el cable debe transportarlo en las condiciones reales de instalación. Como punto de partida para conductores de cobre en una salida radial monofásica de 32 A, 6 mm² cubre la mayoría de los métodos de instalación directa o bajo tubo, y 10 mm² es el escalón habitual cuando el cable va agrupado, atraviesa aislamiento térmico o se instala en ambiente caluroso.
Trate ese valor como punto de partida, no como especificación. La capacidad de transporte depende del método de instalación, la temperatura ambiente, el agrupamiento y el número de conductores cargados, y cada reglamentación aplica factores de corrección a una tabla base. Confirme la sección final contra la normativa vigente en el proyecto y los datos del fabricante del cable realmente instalado.
Dos puntos prácticos importan más que la tabla. Primero, el rango del prensaestopas de la toma debe admitir el cable elegido: un cable flexible de 10 mm² no pasa por un prensaestopas previsto para 6 mm². Segundo, mantenga el recorrido tan corto como permita la topología; en una salida radial de 32 A larga, lo que suele obligar a subir de sección es la caída de tensión, no la capacidad térmica.
Coordinación de protecciones
El dispositivo de protección protege el cable. No está para coincidir con la etiqueta de la toma. En la práctica eso significa que su calibre no debe superar la capacidad corregida del conductor, y que el circuito suele llevar protección adicional por diferencial para tomas de corriente según la reglamentación local.

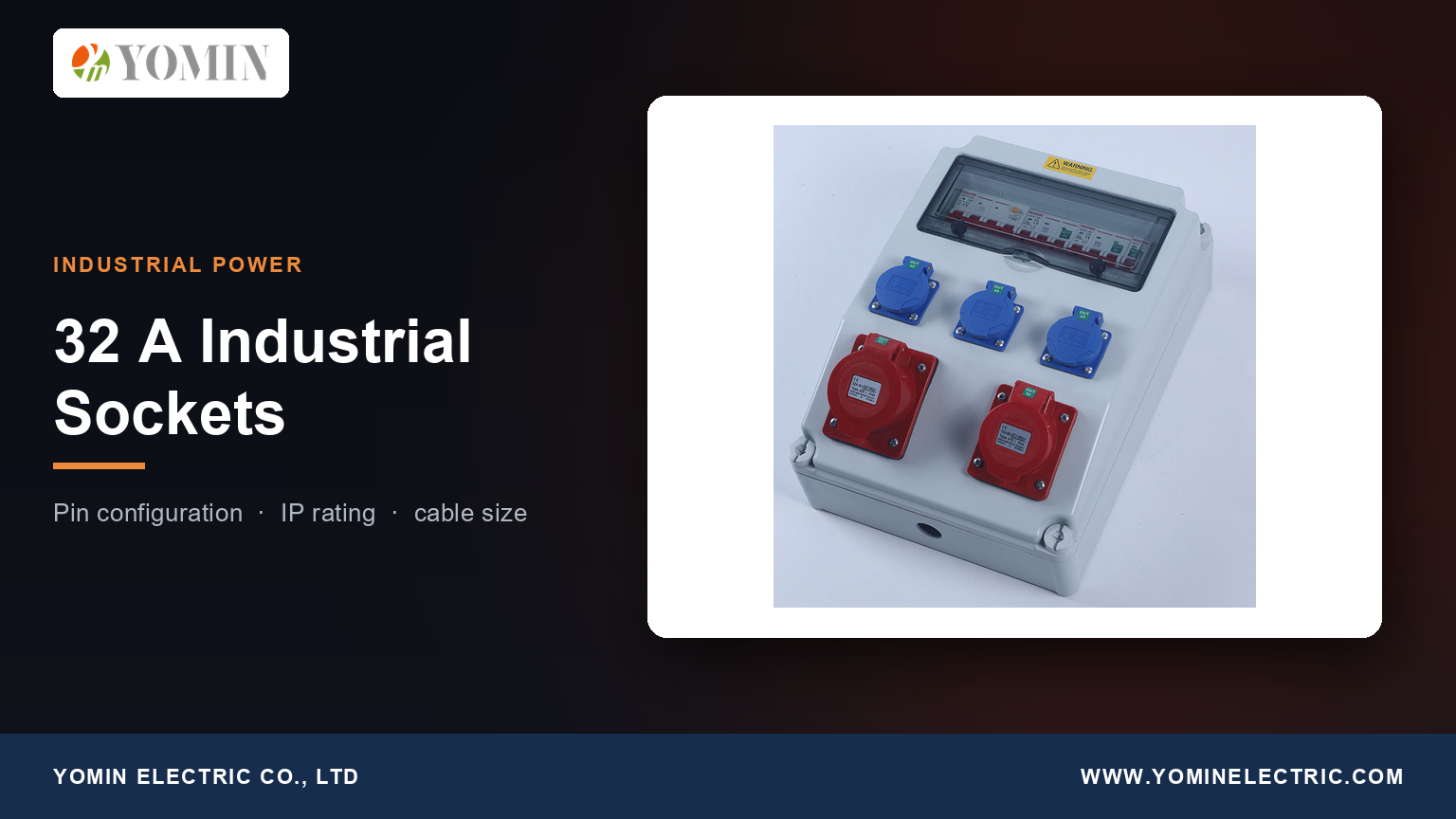

Cuando una misma envolvente lleva varias tomas, la coordinación se vuelve tanto un problema de espacio como eléctrico. La YM-012 es una envolvente IP65 de 380×280×155 mm organizada en torno a una ventana de interruptores y posiciones de toma: la configuración que permite alojar una salida de 32 A y sus circuitos terminales en una sola caja en lugar de dos.
Lista de comprobación antes de pedir
- Calibre confirmado en 32 A, no deducido del enchufe que lleve la herramienta.
- Configuración de polos indicada: 3, 4 o 5, y si hace falta neutro.
- Color y posición horaria citados, para garantizar que el enchufe acopla.
- Grado de protección acorde a la posición, con junta de tapa del mismo índice.
- Sección de cable y rango de prensaestopas verificados entre sí antes de elegir la envolvente.
- Número de salidas de interruptor y de posiciones de toma acordado, incluida la reserva.
- Si el conjunto es configuración estándar o fabricación según plano.
El último punto es el que realmente distingue los proyectos a medida. Una caja IP65 estándar con combinación fija cubre el caso habitual de obra; cualquier petición con un número concreto de interruptores, un patrón mixto de 16 A y 32 A o una entrada de cable particular es una fabricación sobre plano, y conviene decirlo en la consulta y no después del pedido.
Preguntas frecuentes
¿Puede entrar un enchufe de 16 A en una toma de 32 A?
No. En el sistema de clavijas y alvéolos IEC 60309 el calibre forma parte de la codificación mecánica: el diámetro de los alvéolos y la distancia entre clavijas de una toma de 32 A no admiten un enchufe de 16 A. Es deliberado, para impedir que un aparato de 16 A se conecte a un circuito protegido con un calibre mayor.
¿Basta IP65 para una toma en exterior?
IP65 significa estanco al polvo y protegido contra chorros de agua, lo que cubre la mayoría de las posiciones murales exteriores bajo un alero o dentro de una envolvente técnica. Si el conjunto se va a lavar con manguera o puede quedar sumergido, especifique IP67 y compruebe que la junta de la tapa tenga el mismo índice que la envolvente.
¿Una toma de 32 A necesita un interruptor de 32 A?
El dispositivo de protección se elige para el cable, no para la toma, así que su calibre no debe superar la capacidad del conductor. En la práctica una salida radial de 32 A se protege a 32 A con diferencial de 30 mA cuando el reglamento exige protección adicional para tomas de corriente; confirme el requisito exacto en la normativa local antes de pedir.
