خطوط الخدمة الهوائية وشبكات التوزيع: ما هو مشبك التثبيت النهائي (Dead End Clamp)؟
المرتكز الميكانيكي الحاسم لشبكات الكابلات الهوائية المعزولة منخفضة الجهد
في شبكات توزيع الكهرباء الحضرية والريفية حول العالم، تقوم الكابلات الهوائية المعزولة والمجدولة (LV-ABC) العاملة بجهد 230V / 400V بنقل الطاقة الكهربائية من محولات التوزيع إلى المنازل والمنشآت التجارية.
وعلى طول مسارات هذه الشبكات، تمتد كابلات الخدمة الفرعية (المكونة من موصلين أو أربعة موصلات معزولة بمقاطع من 16 إلى 50 مم²) عبر مسافات تتراوح بين 20 و 50 متراً معلقة في الهواء بين الأعمدة وواجهات المباني.
وتتعرض هذه الكابلات المعلقة لإجهادات ميكانيكية بيئية عنيفة: هبوب الرياح القوية، وتراكم الثلوج، والاهتزازات المستمرة. وإن أي ضعف في تثبيت الكابل يؤدي لارتخائه وسقوطه، بينما يؤدي استخدام المرابط المعدنية الضاغطة إلى جرح العازل وحدوث قصر كهربائي خطير.

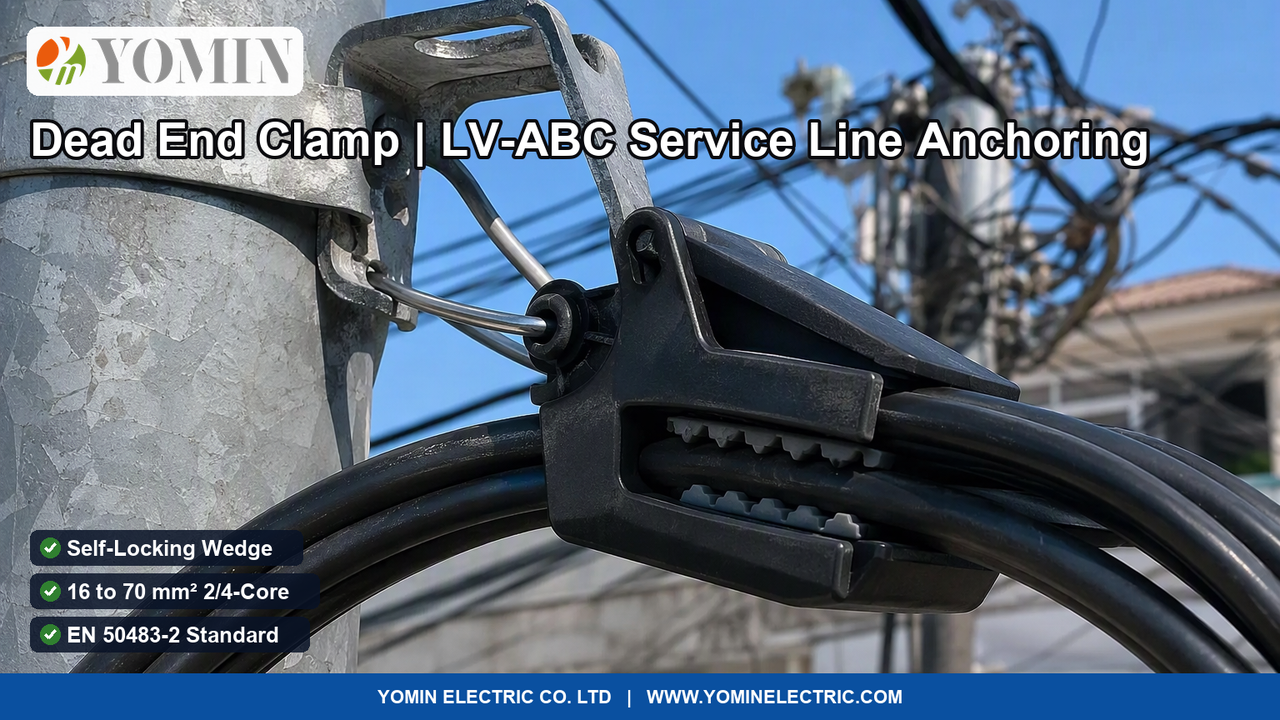

يقدم مشبك التثبيت النهائي ذو الإسفين العازل (سلسلة AC-O / S170 / S270) الحل القياسي العالمي المعتمد: أداة تثبيت ميكانيكية متينة، عازلة تماماً، وتُركب يدوياً دون أدوات لتتحمل قوى شد تصل إلى 3.5kN مع صون كامل العزل الكهربائي للكابل.
المكونات الهندسية وميزات القوة والمتانة لسلسلة AC-O
- هيكل بوليمري مقوى بالألياف الزجاجية: مقاوم للصدمات الميكانيكية، وللأشعة فوق البنفسجية الصيفية، ولدرجات الحرارة القصوى من -40°C حتى +80°C دون أي تشقق.
- إسفين عازل مزدوج ذاتي الشد: يضاعف قوة التثبيت طردياً مع شد الخط مانعاً أي انزلاق للكابل في أعتى العواصف.
- ذراع تعليق مرن من الستانلس ستيل (AISI 304): يمنح سهولة فائقة في التعليق على خطافات الأعمدة والمسامير مع مقاومة مطلقة للصدأ.
- عزل ديزلكتريكي معتمد حتى 6.0 kV: يوفر أماناً مطلقاً يمنع تسرب أي تيارات كهربائية إلى الهيكل المعدني المؤرض للعمود.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| فئة جهد التشغيل الاسمي للشبكة | مصمم لشبكات التوزيع الهوائية منخفضة الجهد للكابلات المجدولة المعزولة (LV-ABC) حتى 1000V AC (1kV) |
| سعة مقاطع الموصلات ونوع الكابل | إحكام ذاتي التكيف لكابلات الخدمة المجدولة المعزولة ثنائية ورباعية الموصلات (مثل 2x16 مم² وحتى 4x50 مم² أو 4x70 مم²) |
| مادة تصنيع الهيكل والمقاومة المناخية | بلاستيك حراري بولي أميد مقوى بالألياف الزجاجية فائق المتانة، مثبت ضد الأشعة فوق البنفسجية ومقاوم للهب (UL 94-V0) |
| آلية الإحكام والتثبيت بالإسفين العازل | إسفين مزدوج من البوليمر العازل المسنن؛ تزداد قوة الإمساك آلياً وطردياً مع زيادة شد الكابل الناتج عن الرياح |
| مادة ذراع التعليق (Bail) ومقاومة الصدأ | سلك تعليق مرن من الصلب المقاوم للصدأ (ستانلس ستيل AISI 304) عالي الشد مزود بكتلة وسادة بلاستيكية لحماية السلك |
| حمل الانهيار الميكانيكي الاسمي للشد | قوة شد ميكانيكية اسمية تتراوح بين 1.5kN و 2.5kN وحتى 3.5kN (تفوق نقطة انقطاع موصل الخدمة الهوائي نفسه) |
| اختبار صمود العزل الديزلكتريكي تحت الماء | جهد صمود العزل الكهربائي تحت الماء ≥ 6.0 kV AC لمدة دقيقة واحدة طبقاً للمواصفات الدولية EN 50483-2 و NFC 33-042 |
| نطاق درجات حرارة التشغيل والبيئة | أداء ميداني فائق من -40°C وحتى +80°C؛ مقاوم تماماً للضباب الملحي البحري والتآكل الكيميائي الصناعي |
الأسئلة الشائعة
ما هو مشبك التثبيت النهائي (Dead End Clamp) وأين يُركب في شبكات التوزيع الهوائية؟
مشبك التثبيت النهائي—والمعروف في مشاريع التوزيع الكهربائي باسم مشبك الشد النهائي أو مشبك الإسفين المعزول لكابلات الخدمة—هو أداة تثبيت ميكانيكية وعازلة صممت خصيصاً لتثبيت وإنهاء كابلات التوزيع الهوائية المعزولة والمجدولة (LV-ABC). ويُركب في النقاط الحيوية التي ينتهي عندها مسار الكابل أو ينحرف بزوايا حادة: <ul><li><strong>1. على أعمدة التوزيع الكهربائية:</strong> عند نقطة تفرع كابل الخدمة (2 أو 4 أطراف) المتجه من الخط الرئيسي نحو منزل المشترك، حيث يُعلق ذراعه المعدني بخطاف أو مسمار العمود المخصص.</li><li><strong>2. على واجهات مباني المستهلكين:</strong> على الجدار الخارجي للمنزل أو المصنع لتثبيت الشد الميكانيكي للهواء قبل دخول الكابل لصندوق العداد.</li><li><strong>3. على أعمدة الزوايا ونهايات الخطوط:</strong> عند الانعطافات الحادة (> 30 درجة) لتحمل كامل قوى الشد الميكانيكي للخط وتفريغها في جسم العمود.</li></ul>
كيف تمنع آلية الإسفين المزدوج انزلاق الكابل دون إتلاف العازل البلاستيكي الخارجي؟
كانت المرابط المعدنية القديمة تضغط على نقطة واحدة من الكابل مما يؤدي لتمزق العازل الخارجي وحدوث قصر كهربائي مباشر بين الأطوار. يعتمد مشبك يمين AC-O على <strong>نظام إسفين مزدوج ذاتي الإحكام</strong>: <ul><li><strong>الإحكام الذاتي الطردي:</strong> كلما زادت قوى الرياح أو ثقل الجليد في شد الكابل نحو الخارج، انزلق الإسفينان إلى عمق المجرى المخروطي، مما يضاعف قوة الإمساك تلقائياً دون الحاجة لأي شد مسامير يدوي.</li><li><strong>توزيع متجانس للضغط:</strong> توزع الأسنان البلاستيكية المسننة قوة الضغط على طول مساحة واسعة من الغلاف الخارجي، محققة إمساكاً محكماً يمنع الانزلاق مع الحفاظ التام على سلامة العزل الداخلي.</li><li><strong>تركيب فوري بدون أدوات في 30 ثانية:</strong> يباعد الفني الإسفينين بيده، ويدخل الكابل، ويشده يدوياً، ويعلق الذراع بالخطاف لينتهي التثبيت كلياً.</li></ul>
ما هو الفرق الجوهري بين مشبك التثبيت النهائي (Dead End) ومشبك التعليق (Suspension Clamp)؟
يتحمل <strong>مشبك التثبيت النهائي (Dead End Clamp)</strong> كامل قوى الشد الميكانيكية للخط (حتى 3.5kN) ويثبت الكابل تماماً عند النهايات والزوايا. أما <strong>مشبك التعليق (Suspension Clamp)</strong> فلا يتحمل إلا الوزن الرأسي للأسلاك على الأعمدة المستقيمة الواقعة في مسار الخط، سامحاً للكابل بالحركة والانزلاق الطفيف مع هبوب الرياح والتمدد الحراري.
خطوط الخدمة الهوائية وشبكات التوزيع: ما هو مشبك التثبيت النهائي (Dead End Clamp)؟
هل تعمل على مد شبكات التوزيع الهوائية منخفضة الجهد بالكابلات المجدولة، أو مشاريع كهربة القرى وتوصيل المشتركين التي تتطلب مشابك تثبيت نهائية معتمدة طبقاً للمواصفة EN 50483-2؟ تصنع يمين (YOMIN) مشابك AC-O ذات الإسفين العازل بأعلى معايير الاعتمادية.
