Alta, Media y Baja Tensión: Guía para Instalaciones Eléctricas en América Latina

América Latina opera con una diversidad de niveles de tensión que refleja su historia eléctrica fragmentada: la influencia norteamericana en México y Centroamérica, la herencia europea en el Cono Sur, y las decisiones nacionales de cada sistema de generación. Entender estos niveles es fundamental para especificar correctamente los equipos de medición, protección y control.

Clasificación de niveles de tensión en América Latina

Siguiendo la norma IEC 60038 y sus equivalentes nacionales (IRAM, COPANT, ABNT), los niveles de tensión se clasifican así:

• Baja tensión (BT): Hasta 1.000 V. La tensión de distribución domiciliaria varía por país: 220/127V en México y Centroamérica, 220/380V trifásico en Argentina, Chile y Colombia, 120/208V en partes de Venezuela y Ecuador.
• Media tensión (MT): Entre 1 kV y 35 kV. Los niveles más comunes en distribución urbana son 13,2 kV (Argentina), 13,8 kV (Colombia, Venezuela), 22 kV (Chile), 23 kV (Brasil), y 33 kV en varias regiones.
• Alta tensión (AT): Por encima de 35 kV. Las líneas de transmisión operan a 115, 138, 230, 345 y 500 kV según el país.

Media tensión: la columna vertebral de la distribución urbana

En la mayoría de las ciudades latinoamericanas, la energía llega a los transformadores de distribución a través de redes de media tensión. A este nivel es donde se concentran los equipos de medición de energía de alta precisión, la protección de alimentadores y el control del sistema. Las unidades combinadas de transformadores de medida (TC+TP en un solo bloque) simplifican la instalación en celdas de medición y reducen el espacio en gabinetes de distribución.

Baja tensión: de la subestación al consumidor

Una vez que el transformador de distribución reduce la tensión a 220/380 V o 120/208 V, el circuito de baja tensión alimenta viviendas, comercios e industrias. En este nivel son críticos:

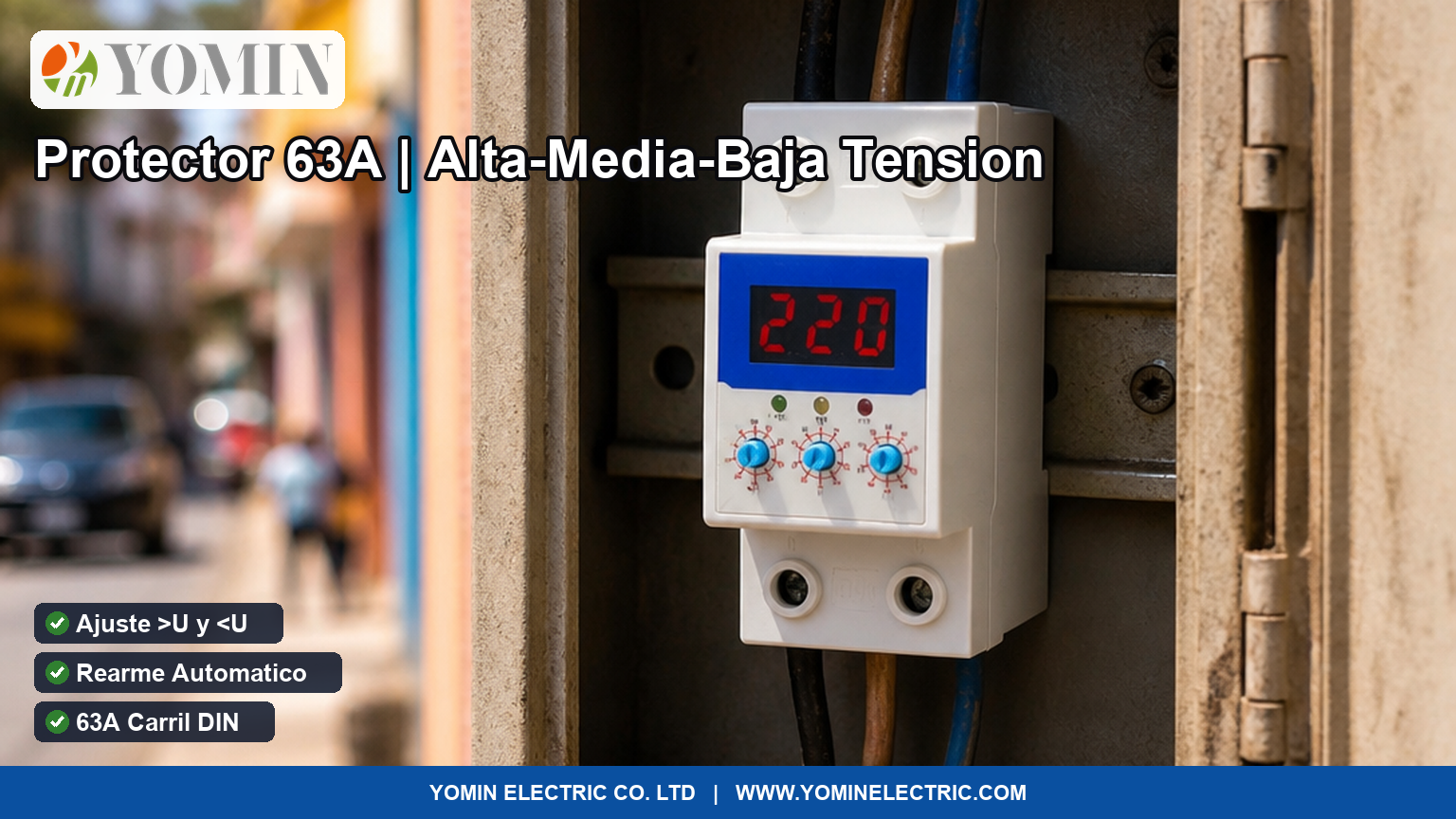

• Protectores de tensión ajustables: Los picos y caídas de tensión sostenidos son frecuentes en redes con poca regulación. Un protector de tensión monofásico 63A con umbrales ajustables de sobretensión y subtensión desconecta la carga antes de que el equipo sufra daños, y reconecta automáticamente cuando la tensión vuelve a niveles normales.
• Medidores de energía multitarifa: Las empresas distribuidoras exigen medidores con capacidad de registro por intervalos y comunicación RS-485 o PLC para la facturación electrónica.
• Barras conductoras y conectores: Las barras de cobre laminadas y los conectores de cable son la base mecánica y eléctrica de cualquier tablero de baja tensión.

Alta tensión: transmisión y subestaciones de potencia

Las líneas de alta tensión conectan las plantas generadoras con las subestaciones de distribución. En este nivel se encuentran los pararrayos de estación (para proteger transformadores de potencia contra sobretensiones de maniobra y rayos), los transformadores de medida de alta tensión para la medición de energía en el punto de conexión con la red, y los seccionadores e interruptores de potencia.

Equipos Yomin para distribución en América Latina

Yomin Electric fabrica una línea completa de equipos adaptados a las condiciones de las redes latinoamericanas:

• Protectores de tensión 63A (monofásico): Con umbrales ajustables de sobretensión y subtensión, rearme automático con retardo programable, display LED y modelos WiFi para instalaciones remotas.
• Medidores de energía monofásicos y trifásicos: Prepago y postpago, con protocolos DLMS/COSEM y comunicación RS-485, validados para los requisitos de distribución de Argentina, Colombia y Chile.
• Transformadores de corriente (TC): Clases 0.2S y 0.5S para medición, clase 5P y 10P para protección, en formatos de núcleo partido y sólido para redes de media tensión.
• Pararrayos de polímero: Clase de distribución 10/20 kA para protección de transformadores y líneas aéreas de media tensión.

Lista de verificación para la especificación de equipos

• Confirmar el nivel de tensión del sistema (BT, MT, AT) y la configuración de fases
• Identificar la norma aplicable (IRAM, NTC, IEC, ANSI según el país)
• Verificar la tensión nominal de distribución local (220/127V, 220/380V, etc.)
• Especificar la relación de transformación del TC y la clase de exactitud requerida
• Indicar el tipo de comunicación requerido por la empresa distribuidora (RS-485, PLC, RF)

Preguntas frecuentes

¿Los medidores Yomin están homologados para Argentina y Colombia?

Nuestros medidores están fabricados según IEC 62053-21/22. Para proyectos que requieran homologación ARSE o ICONTEC, proporcionamos informes de ensayo y podemos coordinarnos con laboratorios locales para el proceso de aprobación.

¿El protector de tensión funciona con redes de 127V?

Sí. Los protectores monofásicos ajustables funcionan en el rango de 100-260V AC, por lo que son compatibles tanto con redes de 220V como de 127V.
