Relaciones de TC explicadas: 200/5, 1200/5, 4000/5 y cómo elegir el transformador de corriente adecuado
Leer esta guía en: English · Français · Español · العربية
Cuando un instalador eléctrico o un ingeniero de medición especifica un TC, la relación — 200/5, 1200/5, 4000/5 — es el primer dato que necesita un proveedor. Sin embargo, también es una de las especificaciones que más se malinterpretan en las órdenes de compra. Esta guía explica exactamente qué significan esas cifras, cómo elegir la relación correcta y qué parámetros adicionales deben acompañarla para lograr una especificación completa y precisa.
Qué dice realmente un número de relación de TC
Una relación de TC se escribe como corriente primaria / corriente secundaria, ambas en amperios. Un TC 200/5 entrega 5 A en sus bornes secundarios cuando circulan 200 A por la barra colectora o el cable primario. Un TC 4000/5 produce los mismos 5 A en el secundario cuando circulan 4000 A por el primario. El secundario siempre está normalizado a 5 A (o 1 A en algunos sistemas de medición IEC) para que el medidor, el relé o el registrador pueda ser un dispositivo universal de entrada de 5 A, independientemente del nivel de corriente primaria.
Elegir el calibre primario: ¿200/5, 1200/5 o 4000/5?
El calibre primario debe ser igual o superior a la corriente continua máxima que transportará el circuito. Elija la relación normalizada inmediatamente superior a su carga máxima:
- 200/5 — cuadros de subdistribución, acometidas residenciales, pequeños alimentadores comerciales (hasta 200 A)
- 600/5 u 800/5 — cargas comerciales medias, transformadores de distribución de hasta 400 kVA a 415 V
- 1200/5 — alimentadores industriales, cuadros de entrada principales, circuitos de 800 a 1200 A
- 2000/5 o 3000/5 — grandes plantas industriales, enlaces de barras
- 4000/5 — alimentadores principales de alta corriente, generadores, puntos de suministro de la compañía eléctrica
Nunca elija un TC cuyo calibre primario sea inferior a la corriente máxima del circuito: el núcleo del TC se saturará con las sobrecargas y tanto la precisión como la seguridad quedarán comprometidas.
Clase de precisión: qué significa cada valor para su aplicación
La norma IEC 60044-1 define las clases de precisión de los TC de medida: 0,1, 0,2, 0,2S, 0,5, 0,5S, 1, 3 y 5. El número es el error compuesto máximo, en porcentaje, a la corriente nominal. El sufijo S (Special) significa que la precisión se mantiene del 1 % al 120 % de la corriente nominal, algo esencial para los medidores de facturación que deben ser precisos con cargas ligeras.
| Clase | Error máx. a In | Uso típico |
|---|---|---|
| 0,2S | 0,2 % | Facturación de ingresos de la compañía eléctrica, medidores tarifarios |
| 0,5S | 0,5 % | Facturación comercial, submedición |
| 1 | 1,0 % | Instrumentos de panel, monitorización industrial |
| 3 | 3,0 % | Solo indicación, TC de protección |
Nuestra serie MSQ está disponible en clases 0,2S, 0,5 y 1. En caso de duda, especifique 0,5S: cumple la mayoría de los requisitos de medición comercial sin el sobrecoste de la clase 0,2S.
La carga (VA) — el parámetro que la mayoría de los compradores olvida
La carga (burden) es la carga máxima en VA que el circuito secundario puede imponer al TC manteniendo su precisión. Una carga típica de TC es de 2,5 VA, 5 VA o 10 VA. Calcule la carga de su circuito secundario: mida la resistencia de los conductores de conexión (R_conductor × I²) y sume la impedancia de entrada del medidor conectado. Si el total supera la carga nominal del TC, aumente la sección del conductor o elija un TC de mayor carga.
Serie MSQ-60: cómo cubre de 200/5 a 4000/5 en una sola familia

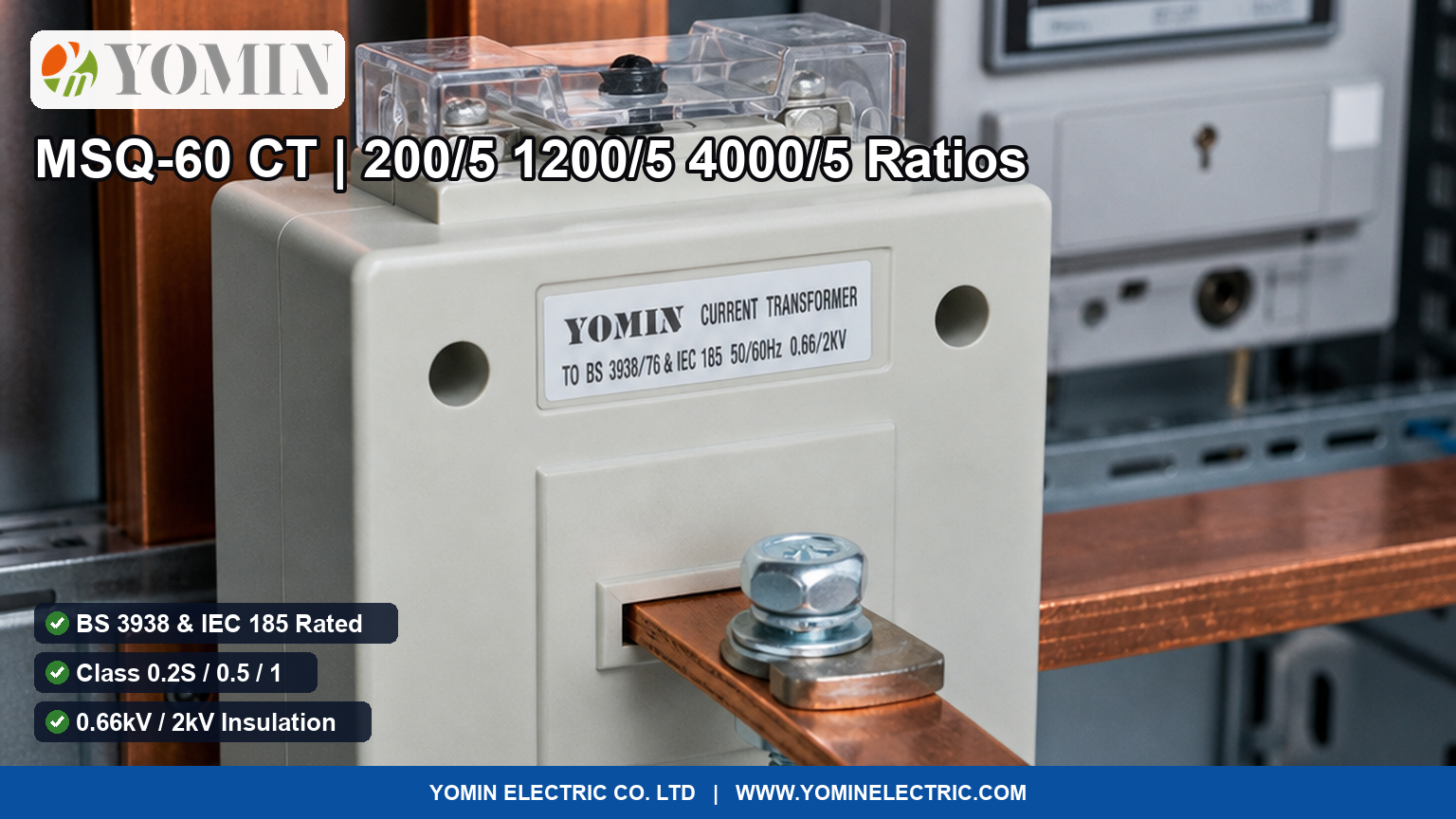

La familia de TC de baja tensión para exterior MSQ-60 utiliza una ventana de 60 mm × 60 mm que admite barras colectoras planas de hasta 60 × 10 mm o cables de hasta 50 mm². La misma carcasa admite calibres primarios de 200/5 a 4000/5, y la relación se obtiene variando el número de espiras primarias y secundarias. Conformidad: BS 3938/76 e IEC 185 (sustituida por IEC 60044-1), con tensión nominal de 0,66 kV y rigidez a impulso de 2 kV. Apta para montaje en cuadro interior y en envolvente exterior.
Preguntas frecuentes
¿Qué significa una relación de TC 200/5?
Una relación de TC 200/5 significa que el devanado primario soporta hasta 200 A y que el devanado secundario entrega 5 A a plena carga. Una corriente de línea de 200 A se convierte en 5 A en los bornes secundarios, algo seguro para medidores y relés de entrada de 5 A.
¿Cuál es la diferencia entre un TC 1200/5 y un TC 4000/5?
Solo difiere el calibre primario. Un TC 1200/5 se usa en circuitos de hasta 1200 A; un TC 4000/5 en circuitos de hasta 4000 A. Ambos producen 5 A en el secundario a plena carga.
¿Qué clase de precisión debo especificar para un TC de medida?
Para facturación, especifique clase 0,2S o 0,5S (IEC 60044-1). Las clases 1 y 3 solo son aceptables para monitorización e indicación.
¿Qué significa la carga VA de un TC?
La carga en VA es la impedancia máxima que el circuito secundario del TC puede excitar manteniendo su clase de precisión. Si la carga conectada supera la carga nominal, el error del TC supera el límite de la clase.
¿Puedo usar un TC 200/5 en un circuito de 150 A?
Sí. El TC entregará 3,75 A a plena carga. Programe el medidor con la relación 200/5 para que escale la lectura correctamente. Nunca haga funcionar un TC por encima de su calibre primario.
¿Está especificando TC para un proyecto de medición o protección?
Fabricamos la serie MSQ de transformadores de corriente de baja tensión de 100/5 a 4000/5, en clases 0,2S, 0,5 y 1, con niveles de aislamiento de 0,66 kV y 2 kV. Envíenos la corriente primaria, la clase de precisión, la carga y la aplicación: confirmamos el modelo correcto en un día laborable.
