شبكات توزيع الجهد المتوسط: ما هو قاطع كسر الحمل (Load Break Switch - LBS)؟
الركيزة الهندسية لمناورات التشغيل والعزل الآمن في شبكات توزيع الجهد المتوسط
في شبكات توزيع الطاقة الكهربائية، ومحطات التوزيع الحلقية الثانوية، ومحطات محولات التغذية الصناعية التي تعمل بجهود 11 كيلو فولت، 24 كيلو فولت، أو 33/36 كيلو فولت، يواجه مهندسو التشغيل متطلبات مناورة وتحويل مستمرة لتغذية الأحمال.
يتعين فصل وتجزئة الخطوط لإجراء الصيانة المجدولة، وتغذية المحولات الفرعية، وإعادة تشكيل مسارات الحلقات دون التسبب في انقطاعات عامة للكهرباء عبر الشبكة الرئيسية.
إن تركيب قواطع آلية تفريغية باهظة الثمن عند كل نقطة تفريع يمثل عبئاً مالياً كبيراً، في حين أن الفواصـل العادية لا تملك أي قدرة على قطع تيار الحمل المار.

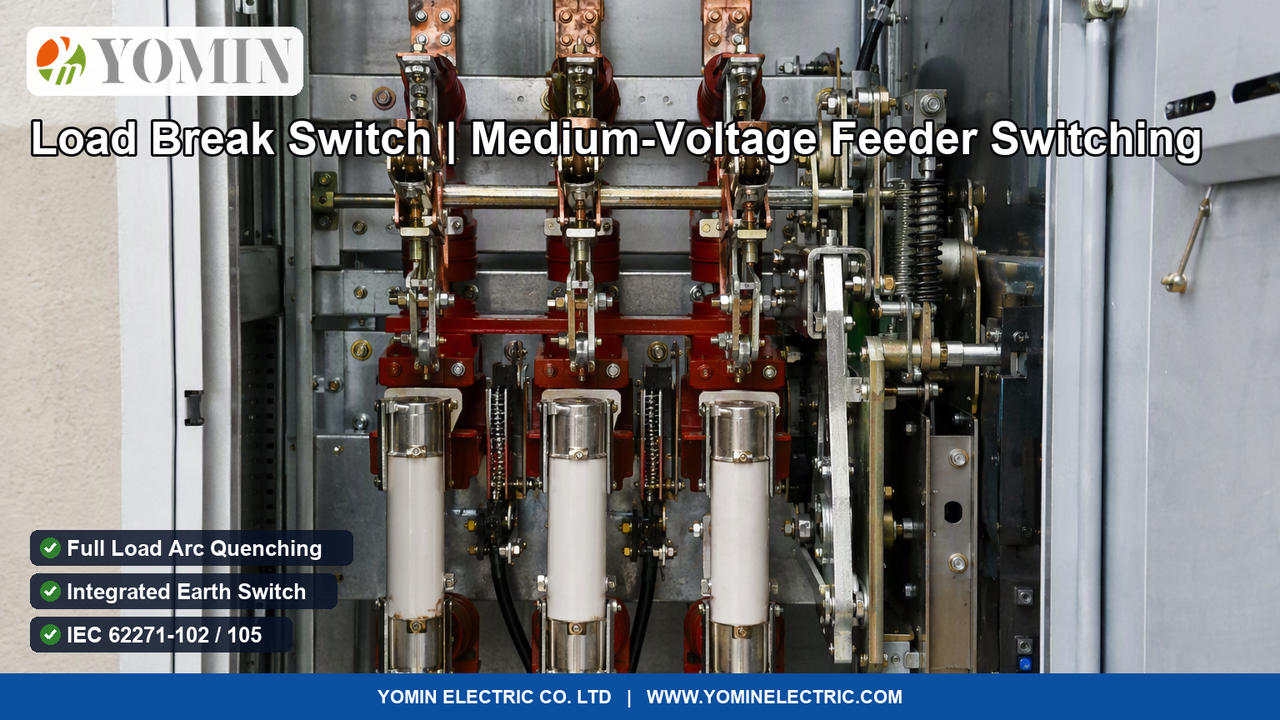

يقدم قاطع كسر الحمل للجهد المتوسط (سلسلة FN18 / FLN36 / FKN12) التوازن الهندسي والاقتصادي الأمثل: جهاز مناورة ميكانيكي قوي وسريع قادر على إخماد تيارات الحمل الكاملة (630 أمبير) بأمان تام، ومزود بسكين تأريض مدمج ومصهرات جهد عالٍ حاسمة للحماية من أخطار القصر.
المكونات الهندسية وميزات التصميم لسلسلة قواطع FLN36 / FKN12
- غرفة إخماد الشرر بنفث غاز SF6 أو التفريغ: مكبس ذاتي يضغط الغاز باتجاه نقاط التلامس عند انفصالها، مما يبرد القوس الكهربائي ويزيل تأينه عند أول نقطة عبور لصفر التيار المتردد.
- آلية تشغيل زنبركية سريعة لتخزين الطاقة: سرعة فتح وإغلاق ثابتة ومستقلة تماماً عن حركة يد المشغل، مما يضمن سرعة قطع فائقة تمنع تآكل نقاط التلامس.
- سكين تأريض سريع مدمج عالي الكفاءة: قادر على التوصيل على تيار القصر (50 kA قمة) مع قفل ميكانيكي إيجابي يمنع أي خطأ بشري أثناء عمليات الصيانة.
- قاعدة مصهرات الجهد العالي المزودة بآلية الفصل التلقائي: نظام ميكانيكي ترادفي يفصل الأوجه الثلاثة فورياً عند انصهار مسمار أي مصهر لحماية المحولات.
- هيكل عازل من راتنج الإيبوكسي المصبوب: عزل ديإلكتريكي فائق يتحمل التلوث والرطوبة المرتفعة والإجهادات الديناميكية العنيفة داخل خلايا التوزيع المدمجة.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| الجهد الاسمي المقنن وتردد الشبكة | جهود التشغيل الاسمية: 12 كيلو فولت، 24 كيلو فولت، و 36 كيلو فولت AC (التردد المقنن: 50/60 هرتز) |
| التيار المستمر الاسمي المقنن للتشغيل ($I_n$) | تيار الحمل المستمر القياسي: 630 أمبير (خيار التيارات العالية: حتى 1250 أمبير) |
| تيار الصمود الحراري لفترة قصيرة ($I_k$) | 20 kA / 25 kA لمدة 3 ثوانٍ / 4 ثوانٍ؛ تيار القمة الأقصى الصامد ($I_p$): حتى 63 kA قمة |
| قدرة التوصيل على تيار القصر المقننة | قدرة إغلاق مؤكدة على تيار القصر: 50 kA إلى 63 kA قمة (إغلاق آمن دون التحام نقاط التلامس) |
| وسط إخماد القوس الكهربائي والآلية | تصميم نفث الغاز الذاتي المزدوج: غرف معزولة بغاز سداسي فلوريد الكبريت SF6 أو غرف تفريغ محكمة Vacuum |
| سكين التأريض المدمج ونظام القفل التبادلي | سكين تأريض سريع متكامل مع قفل ميكانيكي ترادفي إيجابي لمنع مناورات التأريض الخاطئة |
| آلية التشغيل الميكانيكية وإمكانية الأتمتة | آلية زنبركية لتخزين الطاقة بفتح وإغلاق فوري مستقل؛ محرك كهربائي 24V/220V DC اختياري للربط مع SCADA |
| المطابقة للمواصفات والاعتمادات الدولية | مختبر ومعتمد بالكامل وفقاً للمعايير الدولية IEC 62271-1 و IEC 62271-102 (الفواصـل والتأريض) و IEC 62271-105 (المصهرات) |
الأسئلة الشائعة
ما هو قاطع كسر الحمل (Load Break Switch - LBS) وكيف يختلف عن القاطع الآلي وفاصل العزل؟
قاطع كسر الحمل للجهد المتوسط—والمعروف هندسياً باسم مفتاح الفصل تحت الحمل (LBS) أو قاطع المناورة—هو جهاز ميكانيكي متطور في شبكات الجهد المتوسط مصمم <strong>لتوصيل وتحمل وفصل تيارات الحمل العادية بالكامل في ظروف التشغيل الحية</strong> (عادة 630 أمبير بجهد 12kV أو 24kV أو 36kV)، فضلاً عن قدرته على التوصيل الآمن أثناء حدوث تيار قصر عرضي. وفي منظومة شبكات التوزيع : <ul><li><strong>الفارق مع فاصل العزل (Disconnector/Isolator):</strong> فاصل العزل العادي لا يمتلك أي وسيلة لإخماد القوس الكهربائي، ولا يجوز فتحه إلا عندما تكون الدائرة مفصولة تماماً وبلا حمل. فتحه تحت الحمل يولد شرارة انفجارية مدمرة. بينما يطفئ قاطع LBS شرارة تيار الحمل في أجزاء من الثانية.</li><li><strong>الفارق مع القاطع الآلي (Circuit Breaker):</strong> صُمم القاطع الآلي لقطع تيارات القصر الهائلة (25 إلى 40 ألف أمبير) عبر مرحلات حماية معقدة وبكلفة تعادل 3 إلى 4 أضعاف. يقوم قاطع كسر الحمل بمناورات الفصل والتشغيل اليومية، وتُوكل مهمة حماية القصر إلى مصهرات الجهد العالي.</li></ul>
كيف تحمي منظومة قاطع كسر الحمل المدمج مع المصهرات (LBS + Fuses) محولات التوزيع؟
وفقاً للمواصفة الدولية IEC 62271-105، يتم دمج قاطع كسر الحمل في نسق ترادفي مع ثلاث مصهرات حماية عالية سعة القطع (HRC) : <ul><li><strong>التشغيل الاعتيادي:</strong> يقوم قاطع LBS بمناورات التغذية وفصل المحول تحت كامل الحمل الاسمي بأمان تام.</li><li><strong>الحماية عند القصر:</strong> عند حدوث عطل قصر داخلي في المحول، تنصهر المصهرات في أقل من 10 أجزاء من الألف من الثانية، محددة قمة تيار العطل. وبمجرد انصهار أي مصهر، يندفع مسمار طارق ميكانيكي (Striker Pin) ليفصل آلية القاطع الرئيسي فورياً، مما يؤدي لفتح الأوجه الثلاثة في آن واحد لمنع احتراق المحول بسبب تغذية وجهين فقط.</li></ul>
ما هي وظيفة سكين التأريض المدمج داخل خلية القاطع؟
يمثل سكين التأريض المدمج ركيزة الأمان الحيوية لفنيي الصيانة : حيث يمنع نظام القفل الميكانيكي الداخلي إمكانية إغلاق سكين التأريض نهائياً إذا كان القاطع الرئيسي في وضع التوصيل، ويتيح تفريغ الشحنات الكهربائية السعوية المتبقية في الكابلات المدفونة مباشرة نحو الأرض قبل فتح باب الخلية لبدء الصيانة.
