لوحات التوزيع وكبائن الكهرباء: ما هو نظام إطفاء الحريق التلقائي بالهباء الجوي (Aerosol Fire Suppression)؟
حارس السلامة التلقائي والفوري داخل كبائن ولوحات التوزيع الكهربائية
تمثل لوحات التوزيع الكهربائية الرئيسية، ومراكز التحكم بالمحركات (MCC)، وخزائن محولات التردد، وحاويات بطاريات تخزين الطاقة المتجددة (BESS) العصب الحيوي المغذي للمصانع والمستشفيات والمنشآت الحيوية.
ومع ذلك، فإن تركيز هذه الطاقات الكهربائية العالية داخل فراغات مغلقة ينطوي على مخاطر حرائق جسيمة. فارتخاء مسمار في قضيب توزيع، أو حدوث قصر كهربي مفاجئ، قد يرفع درجات الحرارة الداخلية إلى أكثر من 800 درجة مئوية في دقائق، مشعلاً عوازل الكابلات واللوحات البلاستيكية.
ونظراً لأن اللوحات محكمة الإغلاق بأبواب حديدية مطابقة لمعايير الحماية IP54/IP65، فإن كواشف الدخان في سقف الغرفة لا تستشعر الخطر إلا بعد أن تلتهم النيران كافة القواطع الداخلية وتخترق الأبواب الخارجية، مما يؤدي لاحتراق كامل المحطة.

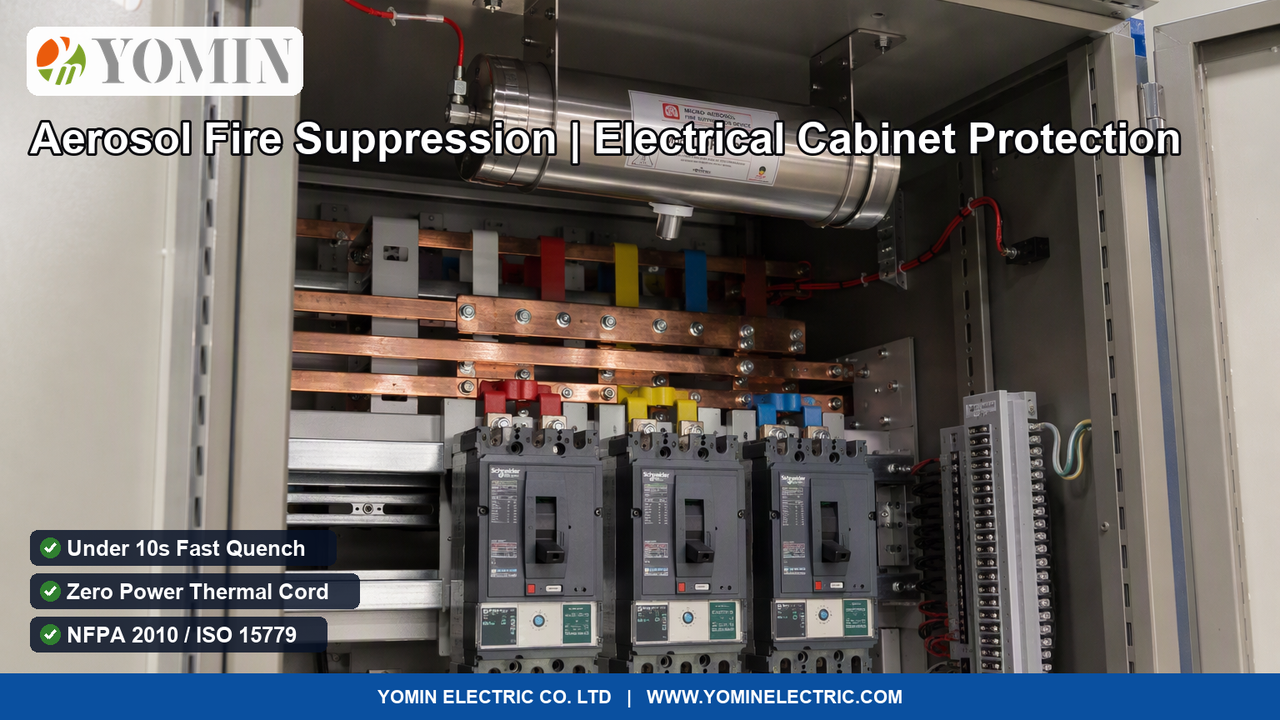

يقدم جهاز إطفاء الحرائق التلقائي بالهباء الجوي المكثف (سلسلة QR / YM-AFS) الحل الجذري عند نقطة نشوء الحريق: وحدة إطفاء مدمجة تثبت في سقف الكابينة تستشعر الحرارة تلقائياً وتطلق سحابة هباء كيميائية تخمد النيران بالكامل في أقل من 10 ثوانٍ دون الحاجة لأي مصدر طاقة خارجي.
المكونات الهندسية وميزات الأداء الفائق لسلسلة أجهزة QR
- هيكل أسطواني صلب من الفولاذ المقاوم للصدأ 304: يعمل بانعدام تام لضغوط التخزين أثناء الانتظار، مما يلغي تماماً مخاطر التسريب أو الحاجة لاختبارات الضغط الهيدروستاتيكي الدورية.
- مركب كيميائي حراري صلب عالي الكفاءة: تركيبة دقيقة من نترات البوتاسيوم النقية تنتج جزيئات هباء ناعمة ($1$ إلى $5$ ميكرون) توقف التفاعل الكيميائي للهب جزيئياً.
- تشغيل تلقائي ذاتي بحبل حراري يستشعر $170^\circ ext{C}$ : استشعار وتشغيل ميكانيكي حراري سلبي بالكامل دون الاعتماد على شبكة الكهرباء أو بطاريات اللوحة.
- مصفوفة تبريد حرارية سيراميكية داخلية: تبتلع الطاقة الحرارية للتفاعل، مما يضمن خروج الهباء بحرارة آمنة أقل من 75 درجة مئوية لحماية المعدات المجاورة.
- تثبيت سريع ومباشر بالمغناطيس الصناعي: تركيب فوري في سقف الكابينة فوق البارات الرئيسية والقواطع دون أي أعمال أنابيب أو تعديل بهيكل اللوحة.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| آلية الإطفاء والمادة الفعالة المولدة للهباء | مركب كيميائي حراري صلب يولد هباءً مكثفاً (مؤكسد نترات البوتاسيوم $KNO_3$ + مادة رابطة عضوية مختزلة) |
| زمن التفريغ وسرعة إخماد ألسنة اللهب | تفريغ كلي فائق السرعة بالغمر الحجمي: من 5 إلى 10 ثوانٍ (يطفئ حرائق الفئات A و B و C الكهربائية والسوائل) |
| آلية التشغيل الذاتي الحصري (بدون كهرباء) | حبل كشف حراري ذاتي الاشتعال (يبدأ عند حرارة $170^\circ ext{C} \pm 10^\circ ext{C}$) أو إطلاق كهربي نبضي 24V DC |
| حجم جزيئات الهباء الجوي ومدة التعليق | جزيئات صلبة دقيقة معلقة بالهواء: من 1 إلى 5 ميكرون (تظل معلقة في الفراغ المغلق لأكثر من 30 دقيقة لمنع عودة الاشتعال) |
| خاصية العزل الديزلكتريكي وعدم التوصيل | عازلية كهربائية معتمدة: غير موصل للتيار حتى 24 kV AC (آمن تماماً فوق قضبان التوزيع والمهمات الحية) |
| السلامة البيئية والمطابقة الإيكولوجية | معامل استنزاف الأوزون (ODP) = 0، معامل الاحتباس (GWP) = 0، غير سام، غير مسبب للتآكل، بديل نظيف لغازات الهالون |
| السعة والحجوم المحمية للوحدة الواحدة | سعات معيارية للكبسولة: 30 جم ($0.3\, ext{m}^3$)، و 60 جم ($0.6\, ext{m}^3$)، و 100 جم ($1.0\, ext{m}^3$) حتى 500 جم ($5.0\, ext{m}^3$) |
| شهادات المطابقة للمواصفات الدولية | مختبر ومعتمد وفقاً لمعايير مكافحة الحرائق الدولية NFPA 2010 و ISO 15779 و UL 2775 و EN 15276 |
الأسئلة الشائعة
ما هو جهاز إطفاء الحريق بالهباء الجوي (Aerosol Device) وكيف يطفئ حرائق الكبائن الكهربائية؟
جهاز إطفاء الحريق بالهباء الجوي المكثف—والمعروف في قطاع السلامة الكهربائية باسم كبسولة الإطفاء التلقائي أو قنبلة الإطفاء الهوائية للوحات التوزيع—هو أسطوانة مدمجة ذاتية العمل وغير مضغوطة صُممت للتثبيت المباشر داخل الكبائن واللوحات الكهربائية المغلقة (مثل لوحات التوزيع الرئيسية TGBT، وخلايا المفاتيح، ومراكز التحكم بالمحركات MCC، وحاويات بطاريات الطاقة BESS). وتعتمد آلية عمله على <strong>الإحباط الكيميائي لسلاسل التفاعل في اللهب</strong> : <ul><li><strong>الاستشعار والتشغيل الحراري الذاتي:</strong> يمتد حبل حراري حساس للحرارة فوق قضبان التوزيع والمكونات. وعند حدوث شرر كهربي أو ارتفاع الحرارة إلى $170^\circ ext{C}$، ينشط الحبل تلقائياً دون الحاجة لأي مصدر كهرباء خارجي أو بطاريات.</li><li><strong>كسر تفاعل اللهب في ثوانٍ معدودة:</strong> يتحول المركب الكيميائي الصلب إلى غاز هباء دقيق يحمل جزيئات البوتاسيوم ($1$ إلى $5$ ميكرون). تتحد جذور البوتاسيوم ($K^+$) فورياً مع جذور الاحتراق النشطة ($H^+$ و $OH^-$)، مما يكسر التفاعل الكيميائي للهب ويخمد الحريق تماماً في أقل من 10 ثوانٍ دون استهلاك أو خنق أكسجين الغرفة.</li></ul>
لماذا يتفوق الإطفاء الداخلي بالهباء على أنظمة إغراق الغرفة المركزية التقليدية (FM-200)؟
في غرف الكهرباء والمحولات، تعاني أنظمة الغاز المركزية للغرف من عيوب قاتلة : <ul><li><strong>الإخماد الفوري عند نقطة البداية:</strong> تبدأ الحرائق داخل الكبائن المغلقة بإحكام؛ ولا تستشعر أنظمة الغرفة الحريق إلا بعد أن تدمر النيران مكونات اللوحة بالكامل وتخرج ألسنة اللهب من أبواب الكابينة. بينما تخمد كبسولة يمين الحريق داخل الكابينة في مهده خلال 10 ثوانٍ.</li><li><strong>انعدام الأنابيب وضغوط التخزين:</strong> لا يحتاج الهباء لشبكات أنابيب معقدة أو أسطوانات غاز مضغوطة تتطلب فحصاً سنوياً؛ بل يثبت الجهاز المغناطيسي مباشرة في سقف اللوحة في دقائق معدودة.</li></ul>
هل تؤدي مخلفات الهباء الجوي إلى تآكل أو قصر كهربي في الدوائر الإلكترونية والبارات النحاسية؟
تتميز تركيبة يمين المعتمدة بأنها عازلة للكهرباء تماماً حتى 24 كيلو فولت. وبخلاف مسحوق البودرة الكيماوية الجافة القديمة (ABC) التي تذوب ككتلة حمضية مدمرة للمكونات، يترسب الهباء الجوي كغبار جاف ناعم جداً يمكن تنظيفه بسهولة تامة بواسطة ضخ الهواء الجاف أو بالمكنسة الصناعية، مما يتيح إعادة تشغيل لوحة التوزيع فور معالجة العطل الميكانيكي أو الكهربائي.
لوحات التوزيع وكبائن الكهرباء: ما هو نظام إطفاء الحريق التلقائي بالهباء الجوي (Aerosol Fire Suppression)؟
هل تعمل على تصنيع وتجميع لوحات التوزيع الكهربائية TGBT، أو كبائن التحكم بالمحركات MCC، أو محطات تجميع الطاقة الشمسية وحاويات بطاريات BESS التي تتطلب أجهزة إطفاء تلقائية بالهباء الجوي معتمدة NFPA 2010 / ISO 15779 (بدون كهرباء، وإطفاء في أقل من 10 ثوانٍ)؟ تصنع يمين (YOMIN) أجهزة QR عالية الكفاءة.
