تخميد التوافقيات وتحسين معامل القدرة: ما هو مفاعل التخميد التوافقي (Detuned Reactor)؟
الدرع الهندسي الحاسم ضد كوارث الرنين التوافقي في الشبكات الكهربائية الصناعية
في المصانع الحديثة ومراكز البيانات ومحطات معالجة المياه، أدى الانتشار الهائل لأجهزة إلكترونيات القوى غير الخطية—مثل مغيرات السرعة للمحركات (VFDs)، ومحولات الطاقة الشمسية، ومصادر التغذية غير المنقطعة (UPS)—إلى ثورة في التحكم الصناعي، لكنه أفرز في الوقت ذاته تلوثاً توافقياً حاداً في موجات التيار الكهربائي.
هذه الأجهزة تضخ تيارات توافقية مشوهة (خاصة التوافقيات من الرتب 5 و 7 و 11) ترتد مباشرة نحو قضبان التوزيع الرئيسية.
وعندما يركب مهندسو المصانع بنوك مكثفات تقليدية لإلغاء غرامات معامل القدرة المنخفض، تقع مفاجأة كارثية: تتفاعل المعاوقة السعوية للمكثفات مع المعاوقة الحثية لمحول التوزيع لتخلق دائرة رنين توافقي متوازي.
يؤدي هذا الرنين إلى تضخيم التيارات التوافقية حتى 5 أضعاف قيمتها، مسبباً انتفاخ المكثفات وانفجارها، واحتراق الفيوزات، وفصل القواطع الكهربائية بصورة متكررة، وسخونة المحولات إلى درجات حرارة خطيرة تهدد بانهيارها.

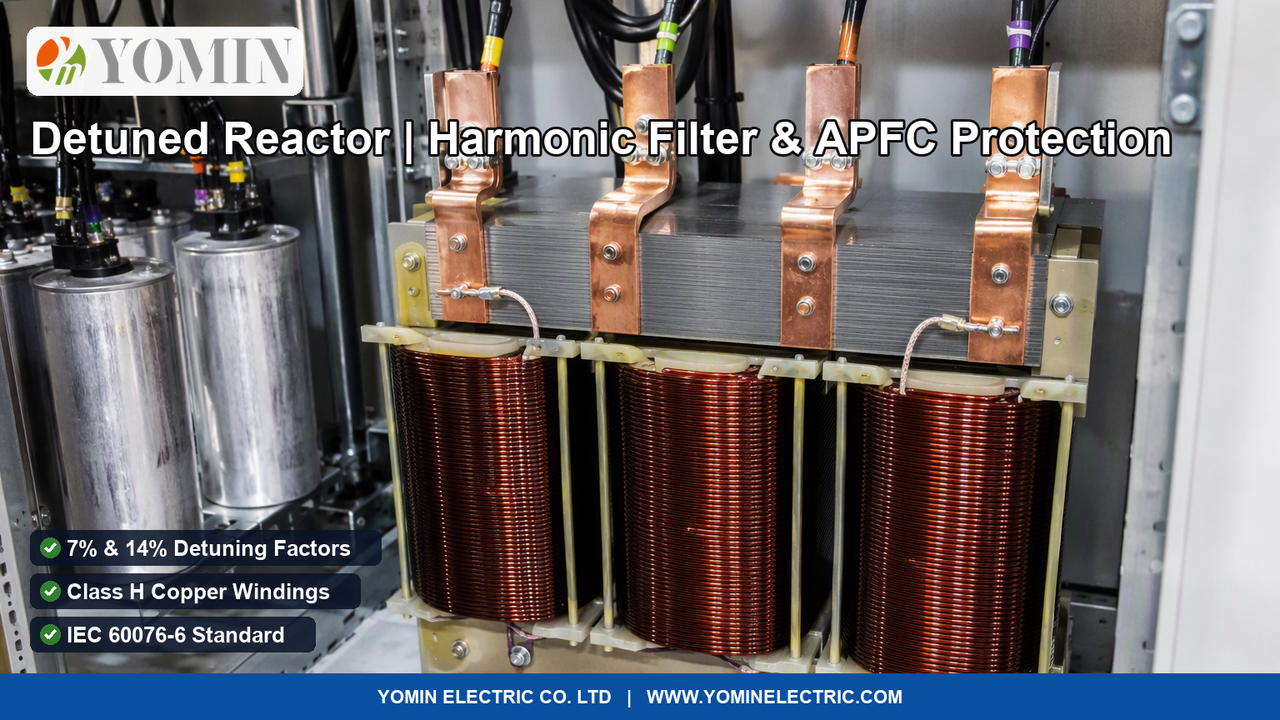

يمثل مفاعل التخميد التوافقي الجاف ذو القلب الحديدي (سلسلة CKSG) الحل الوقائي المعتمد عالمياً: ملف حثي ثلاثي الأطوار يُربط على التوالي مع كل خطوة مكثفات ليغير تردد الرنين ويجعله دون الرتبة الخامسة، ملغياً أي فرصة لحدوث الرنين وحامياً مكونات اللوحة لأكثر من عشرين عاماً.
المكونات الهندسية وميزات الأداء لسلسلة مفاعلات CKSG
- قلب حديدي مصفح من صلب السيليكون ذو فجوات هوائية دقيقة: شرائح موجهة الحبيبات منخفضة الفواقد مع فتحات هوائية مجزأة تضمن بقاء الحثية خطية تماماً حتى مع تيارات التوافقيات العالية.
- ملفات نحاسية فئة H (180°C): موصلات نحاسية كهرلية ذات مقاطع سميكة تتحمل التيارات المشوهة دون أي ارتفاع مفرط في درجات الحرارة.
- معالجة العزل بالتفريغ والضغط (VPI): غمر كامل تحت الضغط والتفريغ براتنج الإيبوكسي عديم المذيبات لمنع الاهتزازات الميكانيكية وتوفير تشغيل فائق الهدوء دون طنين.
- حساس حراري مدمج للحماية: ثرموستات دقيق ثنائي المعدن داخل ملف الطور الأوسط يفصل التغذية عن خطوة المكثف آلياً عند حدوث أي سخونة طارئة.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| فئة جهد التشغيل الاسمي للشبكة | فئات تشغيل معيارية لشبكات التوزيع: 400V، 440V، 480V، 525V وحتى 690V AC ثلاثي الأطوار (50/60 هرتز) |
| نسب وفترات تردد التخميد القياسية | p = 7% ($f_r = 189$ هرتز عند 50 هرتز، لحجب التوافقيين الخامس والسابع) و p = 14% ($f_r = 134$ هرتز، لحجب التوافقي الثالث) |
| سعات خطوات بنك المكثفات المتوافقة | معاير لخطوات لوحات الـ APFC المعيارية: 10 كفار، 15 كفار، 20 كفار، 25 كفار، 30 كفار، 50 كفار وحتى 100 كفار |
| مادة تصنيع القلب والفتحات الهوائية | شرائح صلب سيليكوني مدرفل على البارد ذو حبيبات موجهة قليل الفواقد مع فواصل فجوات هوائية سيراميكية دقيقة متعددة |
| مادة تصنيع الملفات والعزل الحراري | ملفات نحاس كهربائي عالي النقاوة معزولة بعوازل حرارية متطورة من الفئة H (180°C) أو الفئة C (200°C) |
| المعالجة بالعزل تحت الضغط والتفريغ | معالجة كاملة بتقنية VPI براتنج الإيبوكسي البوليمري عديم المذيبات؛ تشغيل فائق الهدوء بمستوى صوت أقل من (< 45–55 ديسيبل) |
| حد الخطية المغناطيسية عند زيادة التيار | خطية تشبع فائقة: تظل الحثية $L \ge 0.95 L_n$ حتى 1.80 إلى 2.00 أضعاف التيار الاسمي للمكثف ($I_{lin} \ge 1.80 I_n$) |
| منظومة الحماية الحرارية المدمجة | مفتاح حساس حراري ميكانيكي ثنائي المعدن مدمج مصنعياً في قلب ملف الطور الأوسط (مغلق طبيعياً NC، 125°C–140°C) |
الأسئلة الشائعة
ما هو مفاعل التخميد التوافقي (Detuned Reactor) ولماذا يجب ربطه على التوالي مع مكثفات تحسين معامل القدرة؟
مفاعل التخميد التوافقي—ويعرف أيضاً باسم خانق التوافقيات أو مفاعل الرنين التوافقي أو سلف حماية المكثفات—هو ملف حثي ثلاثي الأطوار بقلب حديدي يوصل على التوالي مع كل خطوة من خطوات المكثفات داخل لوحة تحسين معامل القدرة (APFC). وفي المنشآت الصناعية الحديثة ومراكز البيانات: <ul><li><strong>كارثة الرنين التوافقي المتوازي:</strong> الأجهزة الإلكترونية الحديثة (مغيرات السرعة VFD، محولات الطاقة الشمسية، شواحن البطاريات) تولد تيارات توافقية مشوهة للشبكة—وبالأخص <strong>التوافقي الخامس (250Hz) والسابع (350Hz)</strong>. وعند توصيل مكثفات عادية، تقل معاوقة المكثف مع زيادة التردد بينما تزداد معاوقة محول التوزيع. وعند تردد معين، تتساوى المعاوقتان، مما يخلق <strong>دائرة رنين متوازي كارثية</strong> تضاعف التيارات التوافقية بنسبة 300% إلى 500%، متسببة في انتفاخ المكثفات واحتراقها وانفجار الفيوزات واحتراق المحولات.</li><li><strong>الحل بمفاعل التخميد:</strong> عند ربط مفاعل حثي على التوالي مع المكثف، تُضبط دائرة الرنين عند تردد آمن يبلغ <strong>189 هرتز (للمفاعل 7%)</strong>، وهو تردد يقع عمداً تحت التوافقي الخامس (250 هرتز). وعند التردد الأساسي (50Hz) يظل المسار سعوياً ويحسن معامل القدرة؛ أما عند 250 هرتز وما فوق، يتحول المسار إلى حثي ($X_L > X_C$)، مما يجعل حدوث الرنين مستحيلاً فيزيائياً ويحمي المكثفات تماماً من التلف.</li></ul>
كيف يختار مهندسو الكهرباء بين مفاعل تخميد بنسبة 7% (189Hz) ونسبة 14% (134Hz)؟
يعتمد الاختيار على الطيف التوافقي الملوث للشبكة: <ul><li><strong>مفاعل بنسبة 7% (تردد 189 هرتز):</strong> هو المعيار الصناعي العالمي الشائع للمصانع والشبكات التي تحتوي على مغيرات سرعة ثلاثية الأطوار (VFDs) تولد توافقيات من الرتبتين الخامسة والسابعة. يمنع الرنين بكفاءة عالية ويحافظ على أداء تعويض القدرة غير الفعالة.</li><li><strong>مفاعل بنسبة 14% (تردد 134 هرتز):</strong> إلزامي في الشبكات التجارية ومباني المكاتب والمستشفيات التي تحتوي على أحمال أحادية الطور كثيفة (إضاءة ليد، كمبيوترات، خوادم) تولد تياراً توافقياً عالياً من <strong>الرتبة الثالثة (150 هرتز)</strong>، أو عند وجود إشارات تحكم شبكي من شركة الكهرباء.</li></ul>
لماذا يرتفع الجهد الكهربائي على أطراف المكثفات عند توصيل مفاعل تخميد معها على التوالي؟
يتسبب ربط ملف حثي مع مكثف على التوالي في حدوث ارتفاع فيزيائي للجهد عبر أطراف المكثف طبقاً للمعادلة: $U_C = U_N / (1 - p)$. فعلى شبكة بجهد 400 فولت مع مفاعل 7%، يرتفع الجهد الفعلي على المكثف إلى نحو <strong>430 فولت باستمرار</strong>. لذلك يجب على المهندسين دائماً اختيار مكثفات ذات جهد مقنن أعلى—تحديداً <strong>مكثفات بجهد 440V أو 480V أو 525V</strong>—لتجنب تلفها السريع.
تخميد التوافقيات وتحسين معامل القدرة: ما هو مفاعل التخميد التوافقي (Detuned Reactor)؟
هل تعمل على تصنيع لوحات تحسين معامل القدرة الأوتوماتيكية (APFC)، أو فلاتر التوافقيات، أو تحتاج إلى مفاعلات تخميد جافة ذات قلب حديدي معتمدة طبقاً للمواصفة IEC 60076-6 (من 10 إلى 100 كفار، 7% و 14%)؟ تصنع يمين (YOMIN) مفاعلات CKSG بأعلى درجات الدقة الهندسية.
