الجهد العالي والمتوسط والمنخفض: دليل المهندس الكهربائي

يُعدّ فهم مستويات الجهد الكهربائي ركيزةً أساسيةً لأيّ مهندس أو مشتري في قطاع الطاقة. سواء كنت تعمل في مشروع محطة تحويل في الرياض أو في شبكة توزيع في كازاخستان، فإنّ التصنيفات نفسها تحكم اختيار المعدات، ومتطلبات العزل، ومعايير الأمان.

تصنيف مستويات الجهد وفق المعايير الدولية (IEC)

وفقاً للمعايير الدولية (IEC 60038) ومعايير الخليج العربي، تُقسَّم مستويات الجهد على النحو الآتي:

• الجهد المنخفض (LV): أقل من 1000 فولت — الشائع 220/380 فولت في الخليج العربي وآسيا الوسطى.
• الجهد المتوسط (MV): من 1 كيلوفولت إلى 35 كيلوفولت — الأكثر شيوعاً في شبكات التوزيع هي 11 كيلوفولت و33 كيلوفولت في دول الخليج، و10 كيلوفولت و35 كيلوفولت في دول آسيا الوسطى.
• الجهد العالي (HV): أكثر من 35 كيلوفولت — يشمل 132 و230 و400 كيلوفولت المستخدمة في خطوط النقل.

شبكات الجهد المتوسط في الشرق الأوسط

تعتمد شبكات التوزيع في معظم دول الخليج (السعودية، الإمارات، الكويت، قطر) على جهد 11 كيلوفولت أو 33 كيلوفولت بشكل رئيسي. وتلتزم هذه الشبكات بمعايير هيئة كهرباء دبي (DEWA)، والمؤسسة العامة للكهرباء والماء في السعودية، والمعايير القياسية الخليجية (GSO/IEC). أما في مصر والعراق والأردن، فتنتشر شبكات 11 كيلوفولت و66 كيلوفولت، وغالباً ما تستند إلى الموروث التقني البريطاني.

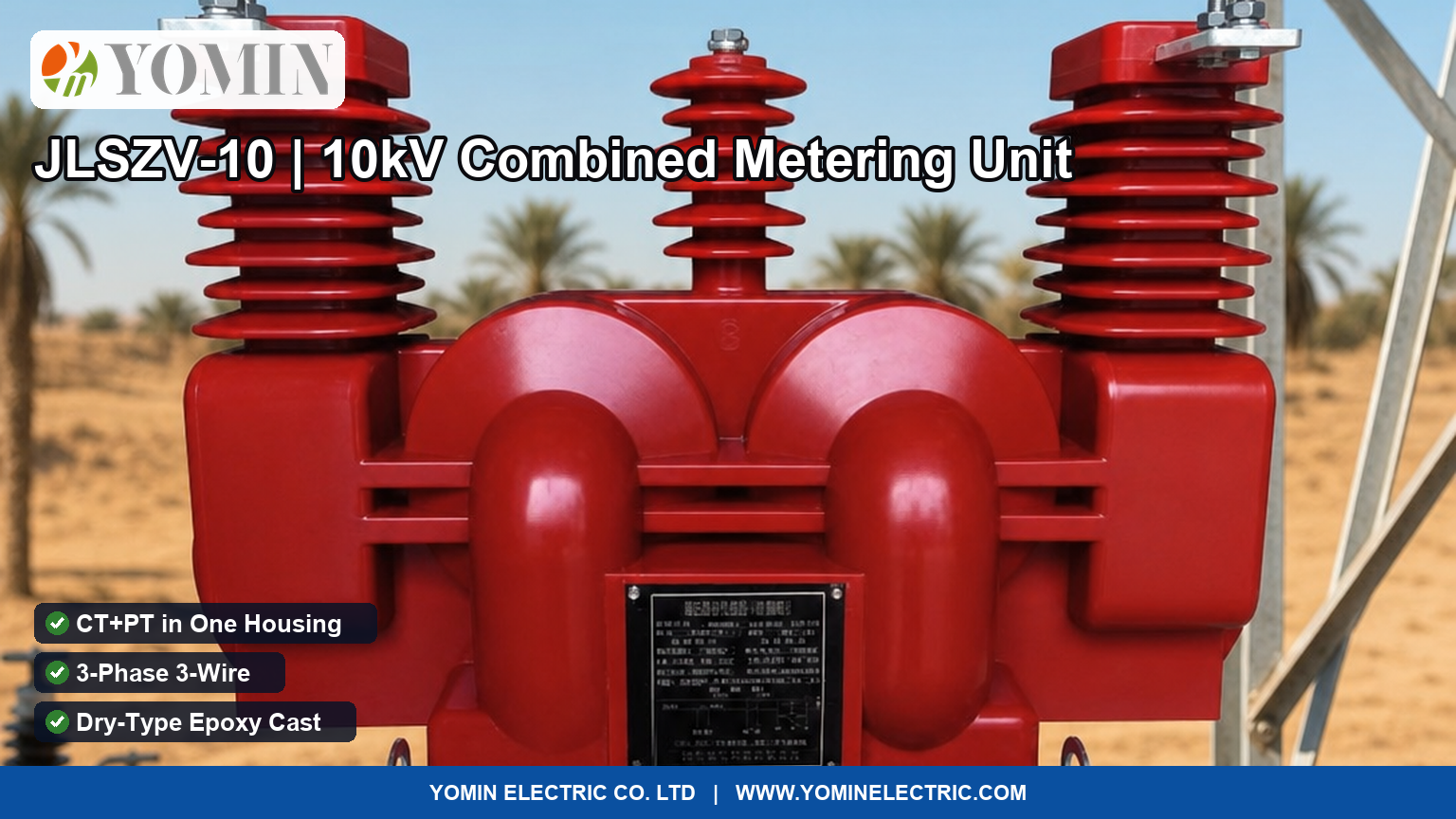

في هذه الشبكات، تُستخدم وحدات القياس المشتركة (CT+PT في هيكل واحد) لقراءة الطاقة الكهربائية وحسابها وفق متطلبات شركات التوزيع. وحدة JLSZV-10 من يومين هي وحدة قياس ثلاثية الأطوار جافة بجهد 10 كيلوفولت، تجمع المحوّل الحلقي ومحوّل الجهد في هيكل إيبوكسي صلب واحد.

شبكات آسيا الوسطى: الإرث السوفيتي والتحديث التدريجي

تعتمد شبكات الكهرباء في كازاخستان وأوزبكستان وطاجيكستان وتركمانستان وقيرغيزستان في معظمها على معايير الجهد السوفيتية السابقة: 10 كيلوفولت و35 كيلوفولت للتوزيع الإقليمي، و110 و220 كيلوفولت لخطوط النقل. ومع استمرار تحديث البنية التحتية وفق معايير IEC، تزداد الحاجة إلى معدات مطابقة لكلا النظامين. توفّر وحدات القياس المغمورة بالزيت من طراز JLS-10 خياراً موثوقاً للبيئات الباردة والمحطات الخارجية.

الجهد المنخفض: من المحطة إلى المستهلك

يصل الجهد المنخفض إلى المصنع أو المبنى عبر محوّلات التوزيع، ويكون في الغالب 380/220 فولت ثلاثي الطور في دول الخليج وآسيا الوسطى. في هذه المرحلة تُستخدم أجهزة الحماية والقياس للجهد المنخفض: أجهزة حماية الجهد العالي/المنخفض القابلة للضبط (من يومين)، ومحولات التيار الحلقية لقياس الأحمال، ولوحات التوزيع المنزلية والصناعية.

معدات القياس المتوسط الجهد من يومين

تصنّع شركة يومين الكهربائية منظومة متكاملة من معدات القياس والحماية للجهد المتوسط والمنخفض:

• JLSZV-10: وحدة قياس مشتركة جافة (CT+PT) بجهد 10 كيلوفولت، تناسب المحطات الخارجية في مناخات الخليج الحارة والجافة.
• JLS-10 (مغمورة بالزيت): وحدة قياس مشتركة بجهد 10 كيلوفولت، مناسبة للظروف الباردة ومحطات التوزيع في آسيا الوسطى.
• JLSZV-35: وحدة قياس مشتركة بجهد 35 كيلوفولت، للشبكات العاملة على هذا الجهد في كل من الخليج وآسيا الوسطى.
• صواعق الحماية (كاتمات الجهد): لحماية خطوط الجهد المتوسط من مخاطر الصواعق والإرتدادات.

قائمة المراجعة عند اختيار المعدات

• تحديد مستوى جهد الشبكة (10/11/33/35 كيلوفولت) والتحقق من توافق المعدات
• مراعاة المعايير المحلية المعتمدة (IEC / GSO / GOST حسب البلد)
• اختيار النوع الجاف (للمناخات الحارة) أو المغمور بالزيت (للمناخات الباردة أو الرطبة)
• التحقق من نسبة تحويل المحوّل الحلقي (CT ratio) ومحوّل الجهد (PT ratio)
• التأكد من درجة حماية الهيكل (IP class) ومقاومة الأحوال الجوية المحلية

أسئلة شائعة

ما الفرق بين JLSZV-10 وJLS-10؟

الأولى جافة بهيكل إيبوكسي مناسبة للمناخات الحارة والجافة، والثانية مغمورة بالزيت مناسبة للبيئات الباردة أو الرطبة. كلتاهما تجمع CT+PT في هيكل واحد بجهد 10 كيلوفولت.

هل تتوافق هذه الوحدات مع معايير هيئة كهرباء دبي (DEWA)؟

وحداتنا مصنوعة وفق معايير IEC 60044. أرسل لنا متطلبات الهيئة التفصيلية وسيقوم فريقنا بتأكيد التوافق وتقديم الوثائق المطلوبة.
