محطات التحويل الكهربائية للجهد العالي: ما هو قاطع الدورة بغاز سداسي فلوريد الكبريت (SF6 Circuit Breaker)؟
الحارس الفولاذي الأهم لشبكات نقل وتوزيع الطاقة الكهربائية للجهد العالي
عبر شبكات نقل الكهرباء الوطنية، ومحطات التحويل الرئيسية، ومحطات توليد الطاقة المتجددة الكبرى العاملة بجهد 40.5kV و 72.5kV و 126kV، يمثل قاطع الدورة الحصن الحصين لاستقرار المنظومة الكهربائية بأكملها.
في ظروف التشغيل العادية، تمر عبر القاطع تيارات حمل مستمرة تبلغ آلاف الأمبيرات. ولكن عند وقوع عطل قصر كارثي على خطوط النقل الهوائية—بسبب الصواعق أو العواصف العاتية—تقفز تيارات العطل في أجزاء من الثانية إلى قيم تدميرية تتراوح بين 25,000 و 40,000 أمبير.
وإذا عجز قاطع الدورة عن عزل هذه الطاقة الهائلة خلال ثلاثة أجزاء من الثانية (أقل من 60 مللي ثانية)، فإن القوى الكهروديناميكية والحرارية الانفجارية ستدمر محولات القدرة وتؤدي إلى انهيار الشبكة الكهربائية وانقطاع التيار عن مدن بأكملها.

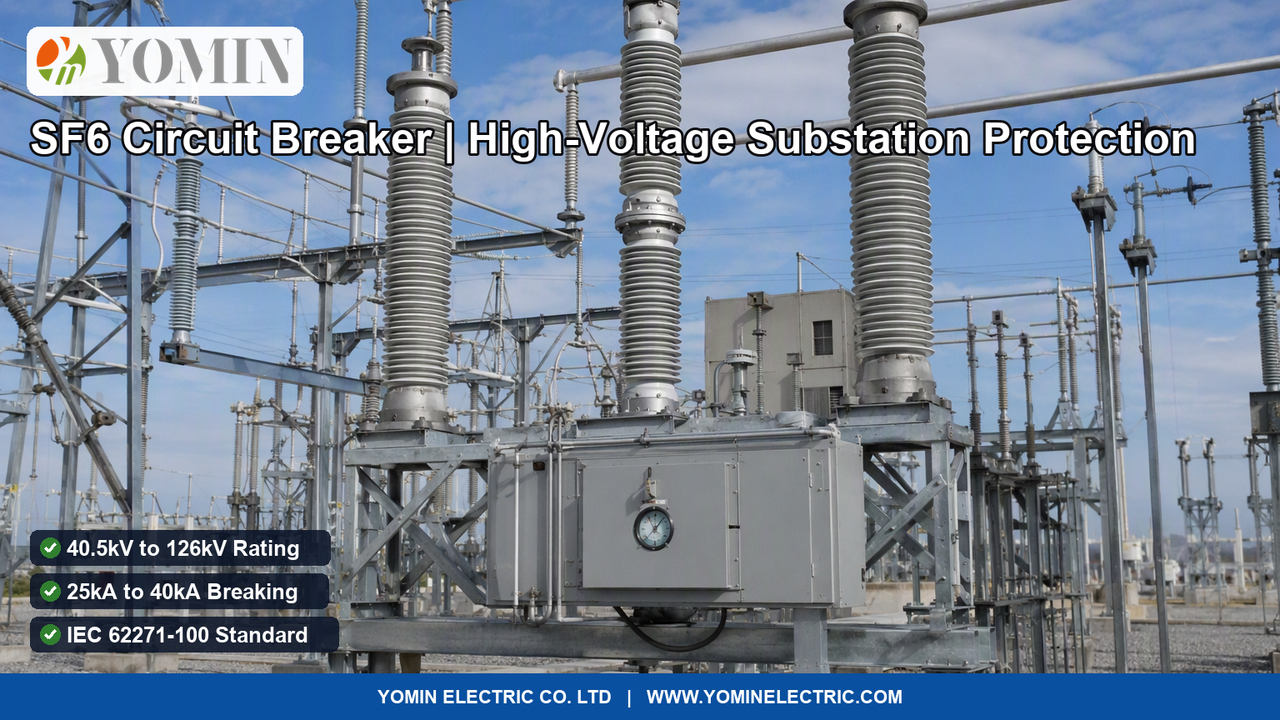

يقدم قاطع الدورة الخارجي للجهد العالي بغاز سداسي فلوريد الكبريت (سلسلة LW36 / LW8) الحل الهندسي القياسي المعتمد عالمياً: حيث يستغل الخواص الفريدة لغاز $SF_6$ لإخماد أعنف أقواس القصر الكهربائي بأعلى درجات الموثوقية وبدون أي ارتداد شرري.
المكونات الهندسية وميزات الأداء الفائق لسلسلة قواطع LW36
- غرفة قطع بنظام النفخ الذاتي أحادي الضغط: محاطة بأعمدة عازلة من البورسلين المزجج أو السيليكون المركب، تضمن إطفاءً انسيابياً للقوس عبر فوهة تيفلون PTFE شديدة المقاومة للحرارة.
- نقاط تلامس شرر من سبيكة النحاس والتنجستن: تتحمل درجات حرارة شرر تتجاوز 10,000°C وتصمد لأكثر من 20 عملية قطع لتيار القصر الأقصى دون الحاجة لصيانة.
- هيكل محكم السد بمعدل تسريب سنوي $< 0.5\%$: تصنيع دقيق بآلات التحكم الرقمي CNC مع حلقات جوان EPDM مزدوجة تمنع أي تسرب للغاز على مدار عشرات السنين.
- آلية تشغيل ميكانيكية بزنبركات مشحونة CT26: توفر طاقة حركية جبارة لإتمام دورات إعادة الوصل السريع دون الاعتماد على ضواغط هواء أو دوائر زيت هيدروليكية معقدة.
- مقياس كثافة غاز معوض حرارياً: رصد مستمر لكثافة الغاز مع مرحلتي إنذار وحظر تشغيل لحماية الشبكة والمحطة من أي خطأ تشغيلي.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| فئة جهد التشغيل الاسمي للشبكة | مصمم لشبكات نقل وتوزيع الطاقة للجهد العالي: 40.5kV و 72.5kV و 126kV AC ثلاثي الأطوار (تردد 50/60 هرتز) |
| التيار الاسمي الدائم لقاطع الدورة ($I_n$) | قدرات تيار مستمر فائقة: 1250 A و 1600 A و 2000 A و 2500 A و 3150 A (ارتفاع حرارة معتمد وفقاً للمواصفة IEC 62271-1) |
| سعة قطع تيار القصر المتماثل المعتمدة | قدرة إطفاء تيارات القصر الكهربائي: 25 kA و 31.5 kA و 40 kA (فترة صمود تيار القصر الاسمي: 3.0 ثوانٍ) |
| وسط إطفاء الشرر الكهربائي وتصميم الغرفة | غاز سداسي فلوريد الكبريت النقي ($SF_6$) تحت الضغط مع غرف إطفاء أحادية الضغط بنظام النفخ الذاتي (Puffer-Type) |
| آلية التشغيل الميكانيكي وشحن الحركة | آلية تشغيل ميكانيكية بزنبركات مشحونة بمحرك كهربائي (طراز CT26) بدورة إعادة وصل أوتوماتيكية سريعة O-0.3s-CO-180s-CO |
| مراقبة كثافة الغاز ومقياس الضغط | مانومتر مراقبة كثافة غاز $SF_6$ معوض حرارياً ومزود بنقاط تلامس كهربائية مزدوجة للإنذار المبكر وحظر التشغيل الآلي |
| معدل تسريب الغاز السنوي المعتمد دولياً | إحكام غلق هرمسي فائق الدقة: معدل تسريب سنوي معتمد أقل من ($< 0.5\%$) سنوياً (مطابق بصرامة للمواصفة IEC 62271-1) |
| صمود نبضات الصواعق والتردد الصناعي | جهد صمود نبضة صاعقة 1.2/50 μs حتى 550 kV بين الأطراف؛ جهد صمود تردد صناعي مبلل لمدة دقيقة حتى 230 kV |
الأسئلة الشائعة
ما هو قاطع الدورة بغاز SF6 ولماذا يعتبر غاز سداسي فلوريد الكبريت هو الأفضل عالمياً في محطات الجهد العالي؟
قاطع الدورة بغاز SF6—والمعروف هندسياً باسم قاطع القدرة الغازي أو قاطع الجهد العالي بغاز سداسي فلوريد الكبريت—هو جهاز فصل ووصل كهروميكانيكي عالي القدرة يستخدم غاز $SF_6$ المضغوط كوسيط لإطفاء القوس الكهربائي وعازل ديزلكتريكي بين نقاط التلامس المفتوحة. وفي محطات نقل الكهرباء والتحويل الرئيسية: <ul><li><strong>الخصائص العازلة الخارقة لغاز $SF_6$:</strong> عند الضغط الجوي العادي، يمتلك غاز $SF_6$ قوة عزل كهربائي تفوق <strong>ثلاثة أضعاف قوة الهواء</strong>. وعلاوة على ذلك، تتميز جزيئات الغاز بخاصية <em>الكهروسلبية الشديدة</em>؛ حيث تلتهم الإلكترونات الحرة المتولدة داخل القوس الكهربائي فوراً وتحولها إلى أيونات سالبة ثقيلة. هذا يمنح الغاز سرعة استعادة عزل تفوق <strong>100 ضعف سرعة الهواء</strong>، متمكناً من إخماد أقواس قصر تتجاوز 40,000 أمبير في أقل من 50 مللي ثانية (أقل من 3 دورات كهربائية).</li><li><strong>بديل التفريغ في الجهود العالية:</strong> بينما تسيطر قواطع التفريغ (VCB) على الجهد المتوسط حتى 36kV، فإنه عند جهود النقل (72.5kV و 110kV و 126kV) تتطلب حجرات التفريغ مسافات فصل كبيرة جداً وتصدر إشعاعات سينية. يوفر قاطع الـ SF6 نقطة قطع واحدة فائقة النظافة ودون أي قفزات جهدية ناتجة عن التقطيع الحاد للتيار.</li></ul>
كيف تعمل غرفة الإطفاء بالنفخ الذاتي (Puffer-Type) على إخماد تيارات القصر الهائلة؟
تعتمد قواطع يمين سلسلة LW36 على تقنية <strong>النفخ الذاتي أحادي الضغط</strong>: عند صدور أمر الفصل، تتحرك نقاط التلامس المتحركة للخلف بقوة زنبركات الميكانيزم. ويتحرك أسطوانة النفخ فوق مكبس ثابت، مما يؤدي لضغط غاز $SF_6$ ميكانيكياً داخل الأسطوانة. وبمجرد تباعد نقاط تلامس الشرر، توجه فوهة عازلة من مادة PTFE تياراً عاتياً من الغاز البارد عالي الضغط على عمود القوس الكهربائي، مما يبرده ويزيل تأينه فور وصول موجة التيار إلى نقطة الصفر الطبيعي.
كيف يحمي مقياس كثافة الغاز القاطع من مخاطر انخفاض الضغط الداخلي؟
بما أن كفاءة العزل وإطفاء الشرر ترتبط بالكتلة الجزيئية للغاز، زُودت قواطع LW36 بـ <strong>مقياس كثافة غاز معوض حرارياً</strong>: يقيس الكثافة الحقيقية لجزيئات الغاز بغض النظر عما إذا كانت حرارة الجو الخارجية -40°C أو +50°C. وإذا حدث تسريب تدريجي: <ul><li><strong>المرحلة الأولى (إنذار عند 0.45 MPa):</strong> يرسل إشارة تحذير لنظام المراقبة SCADA لجدولة شحن الغاز دون فصل الكهرباء عن الشبكة.</li><li><strong>المرحلة الثانية (حظر التشغيل عند 0.40 MPa):</strong> يغلق دوائر الفصل والوصل كهربائياً، مانعاً القاطع من محاولة إطفاء تيار القصر تحت ضغط عازل غير كافٍ قد يؤدي لانفجار القاطع.</li></ul>
محطات التحويل الكهربائية للجهد العالي: ما هو قاطع الدورة بغاز سداسي فلوريد الكبريت (SF6 Circuit Breaker)؟
هل تعمل على تصميم محطات التحويل الكهربائية للجهد العالي، أو مشاريع ربط محطات الطاقة الشمسية وطاقة الرياح بالشبكة العامة، أو تحتاج لقواطع دورة خارجية بغاز SF6 معتمدة IEC 62271-100 (جهد 40.5kV إلى 126kV، وقدرة قطع 25kA إلى 40kA)؟ تصنع يمين (YOMIN) قواطع LW36 بأعلى معايير الأمان الهندسي.
