Automatización Industrial y Control PLC: ¿Qué es un Transductor de Corriente Alterna (AC Current Transducer)?
El Puente de Medición Indispensable entre la Potencia Eléctrica y los Autómatas PLC
En plantas industriales automatizadas, estaciones de bombeo de agua, centros de control de procesos químicos y maquinaria de manufactura, los autómatas programables (PLC) y sistemas SCADA supervisan el funcionamiento continuo de cientos de motores, ventiladores y compresores.
Para prevenir la sobrecarga mecánica de un motor, detectar atascos mecánicos en bombas o registrar el consumo energético de la planta, el PLC necesita conocer con exactitud la corriente eléctrica real que consume cada máquina.
Sin embargo, los motores operan en 380V o 440V AC con corrientes de decenas o cientos de amperios. Los transformadores de corriente entregan 5A AC, que las tarjetas de entradas analógicas de los PLCs no pueden procesar directamente.

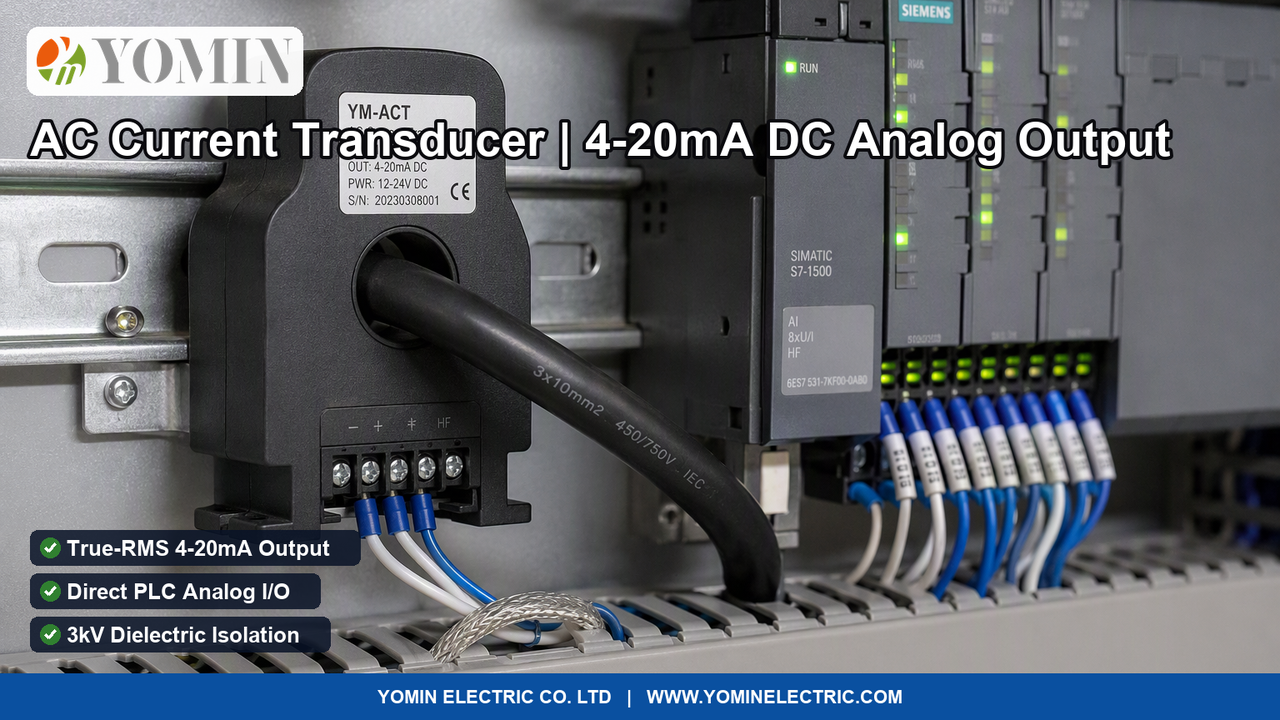

El Transductor de Corriente Alterna (Serie YM-ACT) resuelve este desafío : un sensor electrónico de estado sólido que mide la corriente alterna y la transforma en una señal analógica continua de 4–20 mA DC o 0–10 V DC, lineal y con aislamiento galvánico de 3kV, lista para conectarse directamente a las entradas analógicas del autómata.
Elementos Constructivos y Calidad de Ingeniería de la Serie YM-ACT
- Núcleo Magnético de Inducción (Sólido o Núcleo Abierto): Fabricado con láminas de acero al silicio de alta permeabilidad. Los modelos de núcleo abierto (Split-Core) se instalan de forma rápida abrazando los cables sin necesidad de desconectar la instalación.
- Circuito Integrado True-RMS de Alta Exactitud: Procesamiento analógico continuo que calcula el valor cuadrático medio real de la onda, garantizando mediciones exactas en motores controlados por variadores de frecuencia.
- Barrera de Aislamiento Galvánico Dieléctrico de 3000 V AC: Separación óptica y magnética que aísla los cables de potencia de los circuitos secundarios de control, protegiendo al autómata contra sobretensiones peligrosas.
- Tecnología de 2 Hilos Alimentada por el Lazo: El transductor toma su energía directamente de los 24V DC de la entrada analógica del PLC, eliminando fuentes de alimentación adicionales en el gabinete.
- Montaje Modular en Riel DIN de 35 mm: Carcasa termoplástica autoextinguible (UL 94 V-0) que se acopla directamente al riel DIN, optimizando el espacio dentro de los gabinetes de control.
Especificaciones Técnicas
| Parámetro Técnico | Valor de Ingeniería y Rendimiento |
|---|---|
| Rango de Medición de Corriente Primaria AC | Calibres primarios estándar: 0–10A, 0–20A, 0–50A, 0–100A, 0–200A, 0–300A hasta 0–500A AC (50/60 Hz senoidal o distorsionada) |
| Señales Normalizadas de Salida Analógica DC | Estándar industrial de instrumentación: bucle de corriente 4–20 mA DC (Opcional: salidas de voltaje 0–5 V DC o 0–10 V DC) |
| Tecnología de Conversión y Tratamiento | Conversión electrónica True-RMS (valor cuadrático medio real, exacto ante armónicos y variadores de frecuencia VFD) |
| Clase de Exactitud y Linealidad Metrológica | Alta precisión industrial: Clase 0.5 (±0.5% de fondo de escala, linealidad < 0.2% en todo el rango de medida) |
| Aislamiento Galvánico Dieléctrico de Seguridad | Barrera optoacoplada y magnética: rigidez dieléctrica ensayada de 3000 V AC durante 1 min (cable primario a bornes de salida) |
| Alimentación y Resistencia de Carga Máxima | Bucle de 2 hilos autoalimentado: +24V DC nominal (rango 12V a 30V DC ; resistencia máxima de bucle $R_L \le 500\,\Omega$) |
| Tiempo de Respuesta y Ancho de Banda | Respuesta analógica rápida: tiempo de subida ≤ 200 ms (ancho de banda de frecuencia: 20 Hz a 1 kHz) |
| Carcasa Mecánica y Montaje en Riel DIN | Gabinete termoplástico autoextinguible (UL 94 V-0) ; montaje directo en riel DIN de 35 mm o fijación por tornillos a placa |
Preguntas Frecuentes
¿Qué es un Transductor de Corriente AC y por qué un PLC no puede leer un transformador de corriente estándar?
Un Transductor de Corriente Alterna—conocido como transmisor de corriente 4-20mA o transductor de corriente a voltaje continuo—es un sensor electrónico de precisión que mide la corriente alterna que fluye por un conductor eléctrico y la convierte en una señal analógica continua de bajo voltaje linealmente proporcional (típicamente 4–20 mA DC o 0–10 V DC). En tableros de control con PLC y sistemas SCADA : <ul><li><strong>Incompatibilidad de los TCs Tradicionales:</strong> Los transformadores de corriente convencionales entregan 0–5 A AC. Las tarjetas de entradas analógicas de los PLCs (Siemens, Allen-Bradley, Schneider) solo admiten señales directas de corriente continua (DC). Conectar corriente alterna de 5A directamente en el PLC destruiría sus microcircuitos convertidores analógico-digitales.</li><li><strong>Dispositivo Compacto Todo-en-Uno:</strong> En lugar de instalar un TC convencional voluminoso más un convertidor de señal externo con cables adicionales, el transductor YOMIN ACT integra el núcleo de sensado y el transmisor 4-20mA en un único cuerpo compacto.</li></ul>
¿Por qué se prefiere el lazo de corriente 4–20 mA sobre la señal 0–10 V en plantas industriales?
En la automatización de fábricas, el bucle de corriente 4–20 mA es el estándar dominante por dos razones : <ul><li><strong>Inmunidad a la Resistencia del Cable:</strong> Una señal de voltaje (0–10 V) sufre caídas de tensión ($V = I imes R$) en recorridos largos (de 50 a 300 metros), falseando la lectura en el PLC. Un bucle 4–20 mA mantiene la corriente exacta sin importar la longitud del cable ni la resistencia del circuito.</li><li><strong>Detección Instantánea de Cable Cortado (Cero Vivo):</strong> En 0–10 V, un valor de 0 V puede ser corriente nula o un cable roto. En 4–20 mA, <strong>4 mA representa el 0% de corriente</strong>, mientras que <strong>0 mA advierte inmediatamente al PLC que el cable se cortó o el sensor falló</strong>.</li></ul>
¿Cuál es la diferencia entre un transductor de promedio rectificado y uno True-RMS?
Los transductores básicos utilizan circuitos de promedio calibrados para ondas senoidales puras. En plantas con variadores de frecuencia (VFD) y motores regulados, las ondas de corriente sufren graves distorsiones armónicas, provocando errores de lectura de más del 20% al 40%. Los transductores YOMIN ACT incorporan <strong>tecnología True-RMS (valor eficaz real)</strong> que calcula con precisión matemática el valor térmico de la señal, asegurando mediciones confiables con exactitud de ±0.5%.
Automatización Industrial y Control PLC: ¿Qué es un Transductor de Corriente Alterna (AC Current Transducer)?
¿Diseña tableros de automatización con PLC, centros de control de motores MCC o sistemas SCADA que requieren transductores de corriente alterna True-RMS Clase 0.5 (0-10A a 0-500A, salida 4-20mA DC, aislamiento de 3kV)? YOMIN suministra transductores serie ACT de máxima precisión.
