فاتورة الكهرباء الصناعية وسعة الشبكة: ما هو عداد الحمل الأقصى (Maximum Demand Meter)؟
الجانب الخفي من فواتير الكهرباء الصناعية: فهم الحمل الأقصى
بالنسبة لمديري المصانع ومهندسي الكهرباء والمديرين الماليين، تشكل فواتير الطاقة أحد أثقل أعباء التشغيل. غير أن العديد من المنشآت تركز جهودها فقط على تقليل استهلاك الكيلوواط ساعي، متجاهلين النزيف المالي الأكبر المتمثل في رسوم الحمل الأقصى (Maximum Demand Charges).
في القطاع الصناعي، قد تمثل رسوم الحمل الأقصى وغرامات تجاوز السعة من 30% إلى 50% من إجمالي قيمة الفاتورة الشهرية. إذ تكفي زلة تشغيلية مدتها 15 دقيقة فقط في بداية الشهر لتثبيت رسم حمل أقصى مرتفع طوال أيام الشهر الثلاثين!

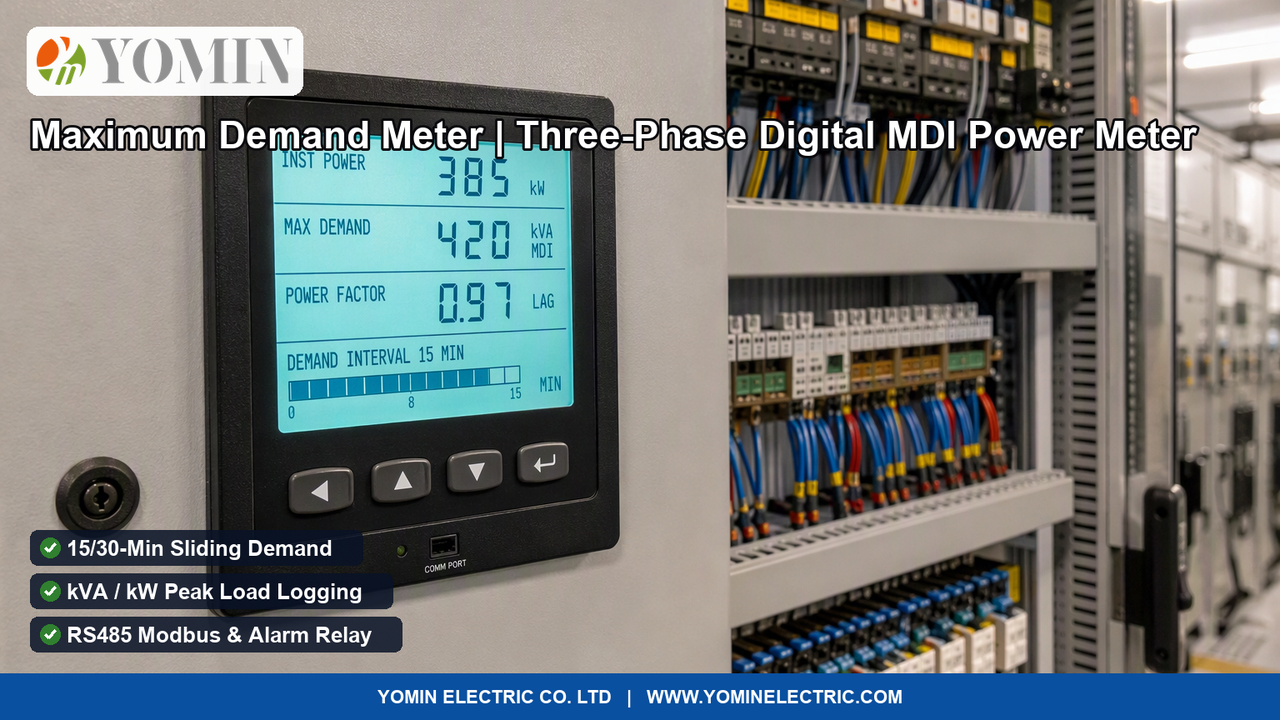

يمثل عداد ومتحكم الحمل الأقصى الرقمي (MDI) الأداة الهندسية الحيوية لمراقبة القدرة الظاهرية بالكيلو فولت أمبير (kVA) في الوقت الحقيقي، وتصحيح معامل القدرة، وتنفيذ خطط فصل الأحمال الآلية لتفادي الغرامات.
العلاقة الوثيقة بين معامل القدرة وتكلفة الحمل الأقصى
تعتمد الغالبية العظمى من شركات الكهرباء على قياس الحمل الأقصى بـ القدرة الظاهرية (kVA) وليس بالكيلوواط الفعال:
$$ ext{القدرة الظاهرية (kVA)} = rac{ ext{القدرة الفعالة (kW)}}{ ext{معامل القدرة } (\cos\phi)}$$
فلو كان لدى مصنع حمل فعال قدره 800 كيلوواط:
- عند معامل قدرة ممتاز قدره 0.98، يقرأ العداد طلباً قدره 816 kVA.
- أما إذا انخفض معامل القدرة إلى 0.80 بسبب تشغيل محركات حثية غير معوضة بمكثفات، يقفز الحمل الأقصى إلى 1,000 kVA (أي بزيادة قدرها 184 kVA يدفعها المصنع هباءً دون أي زيادة في إنتاجه الفعلي)!
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| نطاق جهد القياس وطريقة التوصيل | ثلاثي الأطوار 3x220V/380V أو 3x230V/400V أو 3x57.7V/100V AC؛ توصيل 4 أسلاك (3P4W) أو 3 أسلاك (3P3W) |
| دخل تيار القياس ومعامل محول التيار CT | دخل ثانوي لمحول التيار 1A أو 5A؛ معامل تحويل أولي قابل للبرمجة من 5/5A حتى 10,000/5A؛ توصيل مباشر حتى 100A |
| بارامترات قياس أقصى حمل كهربائي | قياس وتسجيل أقصى حمل (Maximum Demand) في القدرة الفعالة (kW) والقدرة الظاهرية (kVA) والقدرة غير الفعالة (kvar) مع تسجيل التاريخ والساعة |
| طريقة حساب الحمل وفترات التكامل | فترة تكامل زمنية قابلة للضبط: 5 أو 10 أو 15 أو 30 دقيقة؛ دعم طريقة الكتل الثابتة (Block) والنافذة المنزلقة (Sliding Window) |
| فئة الدقة ومطابقة المعايير الدولية | دقة قياس الطاقة الفعالة فئة 0.5S أو 0.2S (IEC 62053-22)؛ الطاقة غير الفعالة فئة 2.0 (IEC 62053-23)؛ دقة حساب الحمل ±0.5% |
| مراقبة جودة التغذية والتوافقيات | قياس التوافقيات الفردية حتى الرتبة 31/63؛ حساب معامل التشوه التوافقي الكلي (THD-V / THD-I)؛ قياس القيمة الفعالة الحقيقية (TRMS) |
| مرحلات الإنذار وفصل الأحمال التلقائي | مخرجا تلامس ريليه قابلان للبرمجة (5A/250VAC) لإطلاق إنذار مسبق (عند بلوغ 90% مثلاً) والفصل الآلي للأحمال الثانوية غير الحرجة |
| منافذ الاتصالات والربط مع أنظمة SCADA | منفذ RS485 معزول يدعم بروتوكولات Modbus RTU و DLMS/COSEM؛ خيار منفذ إيثرنت RJ45 أو اتصال خلوي 4G LTE لنظام إدارة الطاقة EMS |
الأسئلة الشائعة
ما هو الحمل الأقصى (Maximum Demand) في فواتير الكهرباء الصناعية ولماذا يُحاسب عليه بشكل منفصل عن استهلاك الكيلوواط ساعي؟
في التعريفات الكهربائية المطبقة على المصانع والمؤسسات التجارية، تُحسب فاتورة الكهرباء وفق **تعريفة ثنائية (Two-Part Tariff)** تتكون من شقين: <ul><li><strong>1. مقابل الطاقة المستهلكة (بالكيلوواط ساعي kWh):</strong> إجمالي حجم الكهرباء المستهلكة طوال الشهر (مثل عداد المسافات في السيارة).</li><li><strong>2. مقابل الحمل الأقصى / حجز القدرة (بالكيلو فولت أمبير kVA أو الكيلوواط kW):</strong> رسم شهري يُدفع نظير سعة الشبكة المحجوزة للمنشأة، ويُحسب بناءً على أعلى متوسط قدرة كهربائية سحبتها المنشأة خلال أي فترة تكامل مدتها 15 أو 30 دقيقة طوال الشهر.</li></ul>تلتزم شركات الكهرباء ببناء محطات ومحولات وكابلات ضخمة قادرة على تلبية أقصى ذروة كهربائية يطلبها المصنع. فإذا قام مصنع بتشغيل كافة خطوطه الإنتاجية معاً لمدة 15 دقيقة فقط في يوم واحد، فإن شبكة الكهرباء تُجبر على حجز تلك السعة الضخمة له طوال الشهر. ويعوض رسم الحمل الأقصى شركة الكهرباء عن حجز هذه البنية التحتية. والأخطر من ذلك، أنه في حال تجاوز المصنع للقدرة المتعاقد عليها، تفرض شركة الكهرباء **غرامات باهظة (تصل إلى زيادة بنسبة 150% إلى 200%)** مما قد يضاعف قيمة الفاتورة الشهرية.
كيف يحسب عداد أقصى حمل (MDI) قيمة الذروة باستخدام طريقة الكتل الثابتة أو النافذة المنزلقة؟
يقوم عداد الحمل الأقصى بحساب متوسط القدرة المسحوبة عبر فترات زمنية محددة (عادة 15 أو 30 دقيقة) بدلاً من تسجيل نبضات البدء اللحظية: <ul><li><strong>طريقة الكتل الثابتة (Block Interval):</strong> يحسب العداد متوسط السحب في فترات ساعية ثابتة (مثل 12:00 إلى 12:15 ثم 12:15 إلى 12:30). إذا تجاوز المتوسط المحسوب القيمة القصوى السابقة المسجلة في الذاكرة، يتم تثبيت القيمة الجديدة كأقصى حمل للشهر مصحوبة بالوقت والتاريخ بدقة.</li><li><strong>طريقة النافذة المنزلقة (Sliding Window):</strong> تتقدم فترة الـ 15 دقيقة كل دقيقة أو 5 دقائق، مما يمنع تجزئة الحمل الذروي بين كتلتين ثابتتين. وبما أن أغلب الشركات تحاسب على **kVA (القدرة الظاهرية)**، فإن انخفاض معامل القدرة ($cos\phi$) يرفع قيمة kVA رياضياً بصورة هائلة ويكلف المصنع مبالغ طائلة.</li></ul>
كيف يقضي متحكم الحمل الأقصى الذكي على غرامات تجاوز القدرة التعاقدية؟
يراقب المتحكم معدل استهلاك الطاقة لحظياً داخل فترة التكامل الجارية. وعبر خوارزميات رياضية استقرائية، يتنبأ المتحكم بحلول الدقيقة العاشرة بما إذا كان السحب الحالي سيتجاوز سقف القدرة المسموح به. وعند استشعار الخطر، يفعل المتحكم ريليهات داخلية لفصل أحمال غير حرجة تلقائياً (مثل مكيفات الهواء المركزية أو مضخات المياه أو الضواغط الثانوية) أو إدخال بنوك مكثفات لتحسين معامل القدرة، ليعيد توصيلها فور انقضاء ذروة السحب دون المساس بخط الإنتاج الرئيسي.
فاتورة الكهرباء الصناعية وسعة الشبكة: ما هو عداد الحمل الأقصى (Maximum Demand Meter)؟
هل ترغب في مراجعة وتدقيق فواتير الكهرباء لمصانعك، أو مراقبة سعة المحولات، أو تطبيق أنظمة فصل الأحمال الذكية لمنع غرامات تجاوز الحمل الأقصى؟ تصنع يمين (YOMIN) عدادات رقمية فائقة الدقة لقياس ومراقبة الحمل الأقصى.
