خطوط التوزيع الهوائية بكابلات ABC المعزولة: ما هو قفيص التعليق (Suspension Clamp)؟
الركيزة الهندسية لحمل شبكات الكابلات الهوائية المعزولة منخفضة الجهد
قامت شركات الكهرباء حول العالم بتطوير خطوطها الهوائية باستبدال الأسلاك العارية بـ الكابلات الهوائية المجدولة المعزولة (ABC)، مما قضى على حوادث الصعق والتلامسات الكهربائية بفعل الرياح والأشجار.
وعلى امتداد مسار الخط المستقيم الطويل، تمر الكابلات عبر عشرات الأعمدة الوسيطة التي لا تحتاج لتثبيت الكابل بشد قوي، بل تتطلب فقط رفعه وتعليقه بأمان في الهواء.

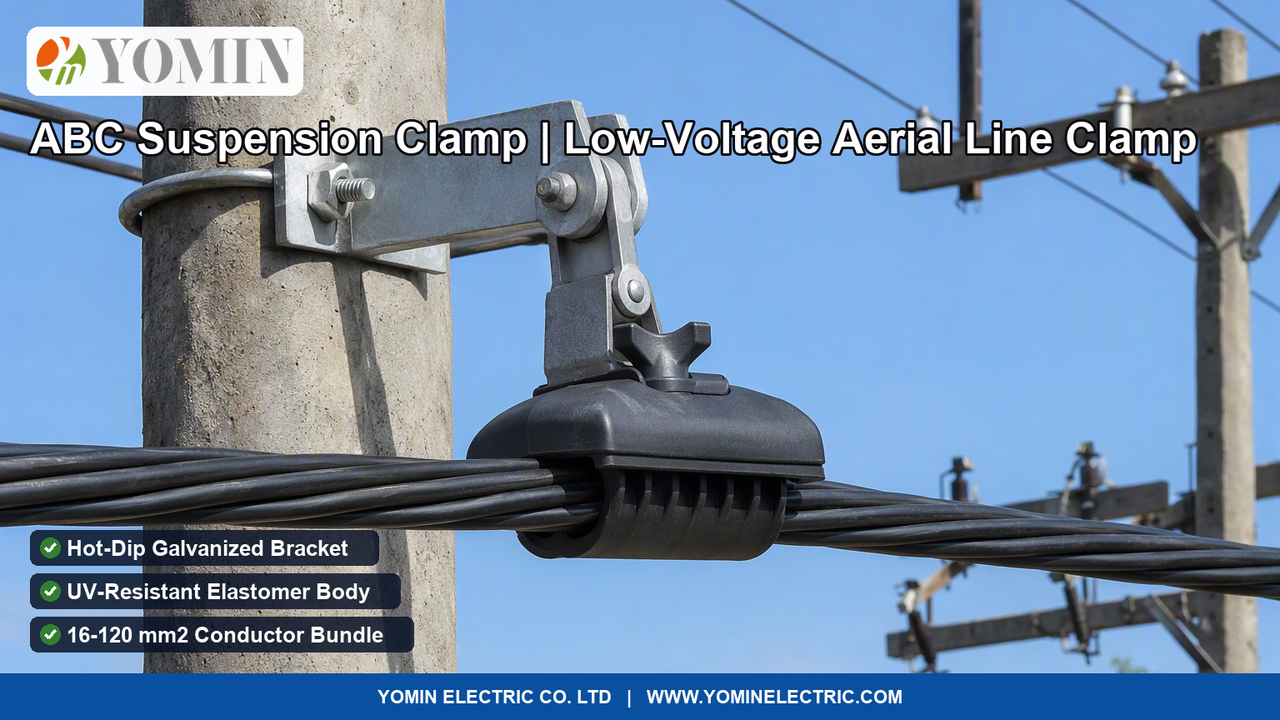

يقوم قفيص التعليق المعزول (سلسلة PS1500) بهذه المهمة بكفاءة هندسية عالية، حيث يحمل حزمة الكابلات دون إحداث أي تآكل احتكاكي في الغلاف العازل الخارجي (XLPE).
المكونات الهندسية الدقيقة لقفيص التعليق
- مهد عازل من البلاستيك المرن المقاوم للأشعة فوق البنفسجية: يحتضن الكابل في مجرى أملس ومريح يوزع الثقل الرأسي على مساحة واسعة دون سحق الأسلاك.
- ذراع صلب مجلفن بالغمس الساخن: ذراع قوي يُثبت على خطاف العمود أو مسماره النافذ مع حماية فائقة من الصدأ والتآكل لأكثر من 30 عاماً.
- صامولة ربط مجنحة سريعة: تتيح للعمال في الموقع إحكام إغلاق القفيص يدوياً وبسرعة دون الحاجة لمفاتيح خاصة.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| تكوينات حزم الكابلات المتوافقة | كابلات التوزيع الهوائية المجدولة المعزولة (ABC) ثنائية أو رباعية الموصلات أو أنظمة السلك الحيادي الحامل المعزول |
| نطاق مقاطع الموصلات المقبولة | يتسع لحزم كابلات بمقاطع: 16–35 مم²، أو 25–50 مم²، أو 50–70 مم²، أو 70–120 مم² (خطوط رئيسية أو تفريعات) |
| أقصى حمولة كسر رأسية مضمونة (Fv) | حمولة كسر رأسية مضمونة ≥ 12 كيلونيوتن (سلسلة PS1500) أو ≥ 15 كيلونيوتن دون حدوث أي تشوه دائم |
| الانزلاق الطولي الآمن لحماية الأعمدة | حد انزلاق طولي مدروس ومعاير بين 1.0 و 2.5 كيلونيوتن (لحماية العمود من الكسر عند سقوط الأشجار على الخط) |
| مادة الغلاف والمرونة الميكانيكية | بلاستيك حراري مرن فائق المتانة ومقاوم للأشعة فوق البنفسجية مع تجويف داخلي أملس يمنع احتكاك الكابل وتآكله |
| ذراع التعليق ومقاومة الصدأ | ذراع صلب هيكلي مجلفن بالغمس الساخن (سماكة طبقة الزنك ≥ 85 ميكرومتر) للتثبيت على خطاف العمود أو عبر مسمار نافذ |
| جهد العزل الكهربائي واختبار الغمر | يتحمل جهد عزل ≥ 6kV تحت الماء لمدة دقيقة كاملة طبقاً لمعيار EN 50483-3 دون حدوث أي انهيار عازل |
| المطابقة والشهادات القياسية الدولية | مطابق كلياً للمواصفات القياسية الأوروبية والدولية EN 50483-3، و NFC 33-040، و IEC 61284 لعتاد الخطوط الهوائية |
الأسئلة الشائعة
ما هو قفيص التعليق (Suspension Clamp) وما هي وظيفته في شبكات الكابلات الهوائية المعزولة (ABC)؟
قفيص التعليق (Suspension Clamp)—والمعروف في مواصفات الخطوط الهوائية بقفيص المرور أو حامل تعليق الكابلات المعزولة—هو عتاد ميكانيكي هندسي مصمم لحمل ورفع الوزن الرأسي لكابلات التوزيع الهوائية المعزولة (ABC) على الأعمدة الوسيطة الواقعة في المسارات المستقيمة (حيث لا يتجاوز انحراف زاوية الخط 30 درجة). وعلى عكس أقفاص الشد (التي تثبت الكابل بإحكام وقوة سحب هائلة عند نهايات الخط)، فإن قفيص التعليق يحتضن حزمة الكابلات برفق، مما يسمح لها بالتأرجح مع الرياح العرضية والانزلاق الطولي الطفيف لاستيعاب التمدد والانكماش الحراري مع تغير الفصول دون إلحاق أي ضرر بغلاف العازل الخارجي.
كيف تحمي ميزة الانزلاق الطولي المعاير أعمدة الكهرباء من الانكسار والانهيار؟
في حال وقوع حادث طارئ مفاجئ على الخط—مثل سقوط شجرة ضخمة فوق الأسلاك أو اصطدام شاحنة مرتفعة بالكابل—ترتفع قوة الشد الطولية على ذلك الجزء بشكل جنوني. فإذا كان قفيص التعليق يمسك الكابل بصلابة مطلقة، فإن هذه القوة ستكسر العمود الخرساني أو الخشبي وتسقطه أرضاً. لذا صُمم قفيص PS1500 ليعاير انزلاق الكابل عبر فكوكه إذا تجاوزت قوة الشد الطولية حداً آمناً (من 1.5 إلى 2.5 كيلونيوتن)، مما يفرغ القوة الميكانيكية الزائدة ويحافظ على بقاء العمود منتصباً بسلام.
ما الفرق الجوهري بين قفيص التعليق وقفيص الشد النهائي (Anchor Clamp)؟
يكمن الفارق في موقع التثبيت ونوع القوة الميكانيكية: <ul><li><strong>قفيص التعليق (سلسلة PS):</strong> يُركب على الأعمدة المستقيمة الوسيطة. يحمل الوزن الرأسي فقط ويسمح بالحركة والانزلاق الحر الطفيف.</li><li><strong>قفيص الشد النهائي (سلسلة PA):</strong> يُركب عند نهايات الخط والزوايا الحادة. يثبت الكابل تماماً تحت قوى شد طولية هائلة تتجاوز 15 كيلونيوتن باستخدام إسفينات ذاتية الإحكام.</li></ul>
خطوط التوزيع الهوائية بكابلات ABC المعزولة: ما هو قفيص التعليق (Suspension Clamp)؟
هل تعمل على تنفيذ مشاريع كهربة القرى والريف بالكابلات الهوائية المعزولة (ABC)، أو حوامل التعليق المطابقة لمعايير EN 50483-3؟ تصنع يمين (YOMIN) أقفاص تعليق معزولة فائقة الجودة والمتانة.
