خطوط التوزيع الهوائية بكابلات ABC المعزولة: ما هو قفيص الشد النهائي (Anchor Clamp)؟
الركيزة الميكانيكية لشبكات التوزيع الهوائية بكابلات ABC المعزولة
اعتمدت شركات توزيع الكهرباء في آسيا الوسطى والشرق الأوسط وأمريكا اللاتينية وإفريقيا وأوروبا على الكابلات الهوائية المجدولة المعزولة (ABC Cables) لشبكات التوزيع منخفضة الجهد. وتقضي هذه الكابلات المعزولة على التلامسات الكهربائية الناتجة عن تداخل أغصان الأشجار وتمنع مخاطر الصعق المميتة للجمهور.
ومع ذلك، تتعرض الخطوط الهوائية لقوى إجهاد ميكانيكي هائلة: وزن الكابل المعلق، والرياح العاصفة، وتراكم الثلوج في الشتاء. وعند أعمدة نهاية الخطوط أو أعمدة الزوايا التي يتغير فيها اتجاه الشبكة، تتجاوز قوى الشد الميكانيكية المؤثرة 15 ألف نيوتن.

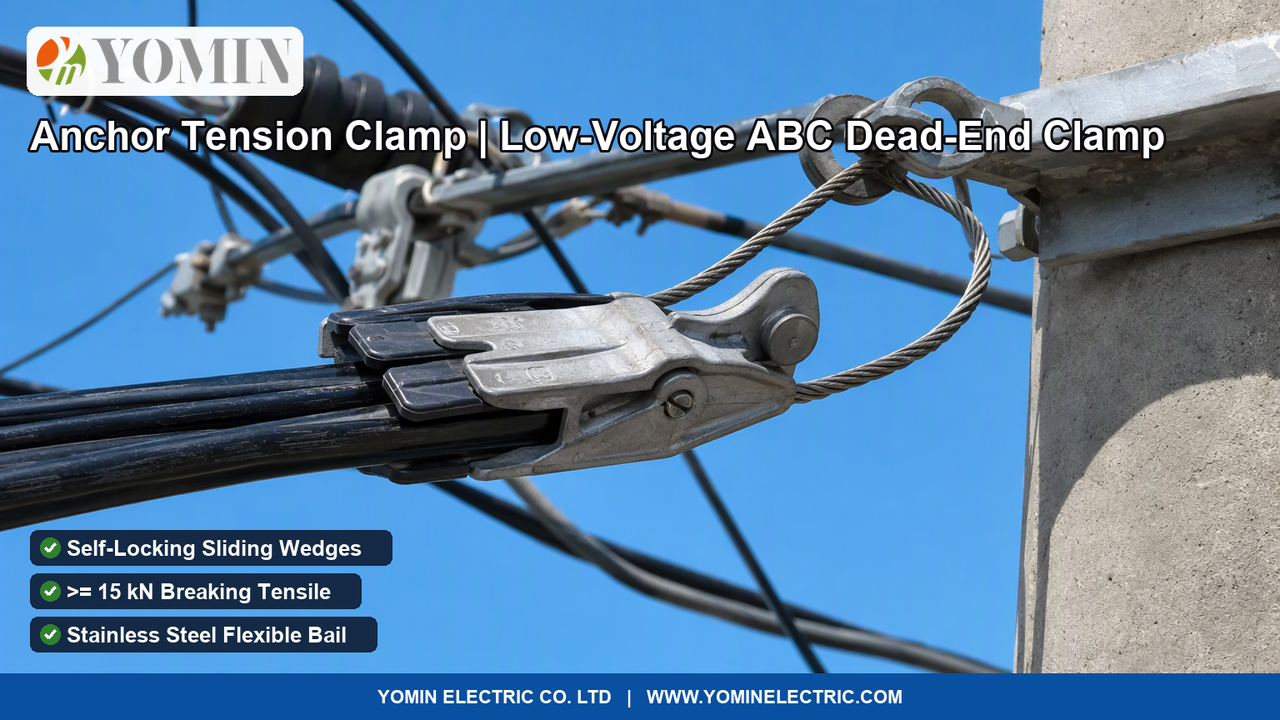

يمثل قفيص الشد النهائي ذو الإسفين المنزلق (سلسلة PA1500) العتاد الميكانيكي المتخصص الذي يحافظ على توازن الخط المشدود ويثبته بالعمود بأمان تام دون المساس بالعازل الكهربائي.
ميكانيكا التشغيل: مبدأ الإحكام الذاتي عبر الإسفينات المنزلقة
- هيكل سبائك الألمنيوم المصبوب: هيكل مفتوح فائق الصلابة مصبوب من سبائك الألمنيوم المقاومة للصدأ والتآكل في البيئات الرطبة والصناعية.
- إسفينات البوليمر المنزلقة: مصبوبة من بلاستيك حراري هندسي معزز بألياف الزجاج ومقاوم للأشعة فوق البنفسجية، تطبق ضغطاً متساوياً على الكابل دون جرح غلافه.
- حلقة السلك المرنة من الفولاذ المقاوم للصدأ: حلقة سلكية متينة من الستانلس ستيل تسمح بتعليق القفيص على خطاف العمود وتتحمل الاهتزازات الناتجة عن الرياح دون أي إجهاد معدني.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| تكوين حزم الكابلات المتوافقة | كابلات التوزيع الهوائية المجدولة المعزولة (ABC) ثنائية أو ثلاثية أو رباعية الموصلات (الحزم ذاتية التعليق أو ذات السلك الحيادي الحامل) |
| نطاق مقاطع الموصلات المقبولة | يتسع لحزم كابلات بمقاطع: 16–35 مم²، أو 25–50 مم²، أو 50–70 مم²، أو 70–150 مم² (خطوط رئيسية أو تفريعات تغذية) |
| أقصى قوة شد ميكانيكية للكسر | حمولة كسر ميكانيكية مضمونة تحت قوى الشد ≥ 15 كيلونيوتن (سلسلة PA1500) أو ≥ 20 كيلونيوتن (سلسلة PA2000) دون انزلاق الكابل |
| مادة الإسفين وآلية القبض على الكابل | إسفينان منزلقان مصنوعان من بلاستيك حراري مقوى بألياف الزجاج ومقاوم للأشعة فوق البنفسجية مع حزوز إحكام متينة |
| هيكل القفيص ومقاومة التآكل | هيكل مفتوح متين مصبوب من سبائك الألمنيوم المقاومة للتآكل والأملاح الجوية والاهتزازات الميكانيكية |
| سلك التعليق والتثبيت بالعمود | حلقة تعليق مرنة وقابلة للفك مصنوعة من سلك مجدول من الفولاذ المقاوم للصدأ (Stainless Steel) مع سرج حماية بلاستيكي |
| العزل الكهربائي وحماية غلاف الكابل | مختبر بتحمل جهد عزل 6kV تحت الماء؛ يحمي الغلاف العازل الخارجي للكابل من التمزق أو السحق تحت أثقال الجليد والرياح |
| مطابقة المواصفات القياسية الدولية | مطابق للمواصفات القياسية الأوروبية والدولية EN 50483-3، و NFC 33-041، و IEC 61284 لملحقات الخطوط الهوائية |
الأسئلة الشائعة
ما هو قفيص الشد النهائي (Anchor Clamp) وما هي وظيفته في شبكات الكابلات الهوائية المعزولة (ABC)؟
قفيص الشد النهائي (Anchor Clamp)—والمعروف هندسياً باسم كلمب الشد أو قفيص التثبيت ذو الإسفين—هو أداة تثبيت ميكانيكية صلبة مصممة لربط وتثبيت وشد كابلات التوزيع الكهربائية الهوائية المعزولة (ABC) على أعمدة الكهرباء تحت قوى شد ميكانيكية كاملة. بينما تقتصر وظيفة أقفاص التعليق العادية (Suspension Clamps) على حمل الوزن الرأسي للكابل في المسارات المستقيمة، فإن أقفاص الشد يجب أن تتحمل كامل قوى السحب والشد الطولية المؤثرة على الخط عند أعمدة النهاية (حيث ينتهي الخط أو يدخل المحول)، وأعمدة الزوايا (عندما يغير الخط مساره بأكثر من 30 درجة)، وأعمدة شد عبور الطرق السريعة. يثبت قفيص الشد الكابل المعزول بإحكام فائق دون تقشير أو جرح الغلاف البلاستيكي الخارجي، ناقلاً قوى الشد مباشرة إلى ذراع العمود.
كيف تعمل آلية الإسفين المنزلق ذاتية الإحكام لتثبيت آلاف النيوتنات من قوى الشد دون انزلاق الكابل؟
يعتمد قفيص الشد على مبدأ ميكانيكي عبقري للإحكام الذاتي عبر الإسفين المزدوج: <ul><li><strong>التجويف المخروطي المائل:</strong> يحتوي جسم القفيص المصنوع من الألمنيوم على تجويف داخلي مخروطي يضيق تدريجياً. ويستقر داخل هذا التجويف إسفينان بلاستيكيان بحزوز دقيقة يحيطان بحزمة الكابل.</li><li><strong>قوة الشد تضاعف قوة القبض:</strong> عندما يشتد الشد على الكابل بفعل وزنه أو هبوب الرياح العاتية أو تراكم الثلوج، يحاول الكابل التحرك للخارج، فيسحب معه الإسفينين إلى المنطقة الأكثر ضيقاً في التجويف المخروطي. وكلما زادت قوة سحب الكابل، زاد انضغاط الإسفينين وعصرهما للكابل بقوة أكبر.</li><li><strong>توزيع متوازن للضغط:</strong> الإسفينان مصنوعان من بوليمر أملس مقوى، مما يوزع ضغط الإحكام على مساحة سطحية واسعة، مانعاً تمزق غلاف العازل (XLPE) أو سحق شعيرات الموصل الداخلية مهما طالت سنوات الخدمة.</li></ul>
ما الفرق الجوهري بين قفيص التعليق (Suspension Clamp) وقفيص الشد (Anchor Clamp)؟
يكمن الفارق الأساسي في الوظيفة الميكانيكية وموقع التثبيت على الخط الهوائي: <ul><li><strong>قفيص التعليق (Suspension Clamp):</strong> يُركب على الأعمدة الوسيطة في الخطوط المستقيمة. يقتصر دوره على رفع وزن الكابل رأسياً فقط ويسمح للكابل بحرية حركة طولية طفيفة لمواكبة التمدد والانكماش الحراري، ولا يتحمل قوى الشد الطولية.</li><li><strong>قفيص الشد النهائي (Anchor Clamp):</strong> يُركب عند نهايات الخط وزوايا الانعطاف الحادة. يتحمل قوى شد ميكانيكية هائلة (من 15 إلى 20 كيلونيوتن) ليحافظ على الكابل مشدوداً في الهواء بثبات تام دون أن يرتخي.</li></ul>
