خطوط التوزيع الهوائية للجهد المتوسط: ما هو العازل المسماري المركب (Composite Pin Insulator)؟
الجيل المتطور لعزل شبكات توزيع الكهرباء الهوائية للجهد المتوسط
عبر مئات الآلاف من الكيلومترات من خطوط التوزيع الكهربائي حول العالم، تقوم الشبكات الهوائية العاملة عند جهود 11kV و 15kV و 24kV و 33kV بنقل الطاقة من محطات التوزيع الرئيسية إلى المحولات وأعمدة الإنارة والمجمعات السكنية.
وطوال مسار هذه الخطوط، يجب أن تُثبت موصلات الألومنيوم الهوائية بقوة فوق أذرع الأعمدة مع ضمان عزل ديإلكتريكي مطلق لا يسمح بتسرب الطاقة إلى الهيكل المؤرض للعمود.
لعقود طويلة، اعتمدت شركات الكهرباء على عوازل الخزف المزجج الثقيلة. لكن في البيئات المعاصرة المعرضة للعواصف الرملية في الصحاري، والضباب الملحي البحري، وحوادث الرشق والاهتزاز، باتت عوازل الخزف مصدراً لانقطاعات متكررة وتكاليف صيانة باهظة.
يقدم العازل المسماري المركب المصنوع من السيليكون (سلسلة FPQ) الحل الهندسي القياسي المتفوق: عازل خفيف الوزن وغير قابل للكسر، يجمع بين قلب إنشائي متين من الألياف الزجاجية الإيبوكسية ومظلات سيليكونية كارهة للماء والشوائب، محققاً استقراراً دائماً للشبكة في أقسى المناخات.
المكونات الهندسية وميزات المتانة والتصنيع
- غلاف من مطاط السيليكون المبركن حرارياً (HTV): مصبوب بالحقن المتكامل تحت ضغط عالٍ ليمنع تشكل أي فجوات هوائية ويقاوم الأشعة فوق البنفسجية والأوزون.
- قلب إنشائي من ألياف الزجاج ECR المعالج: مسحوب بأحدث تقنيات البثق ليتحمل إجهادات انحناء تفوق 12.5kN لمقاومة العواصف العاتية.
- مظلات هوائية طاردة للأمطار: تصميم هندسي يضاعف مسافة التسرب السطحي (≥ 31 mm/kV) ويمنع تشكل مسارات مائية موصلة تحت الأمطار الغزيرة.
- مسمار فولاذي صلب مجلفن بالغمس الساخن: يوفر تثبيتاً حديدياً لا يتزعزع على الذراع العرضي للعمود مع حماية فائقة من الصدأ لعشرات السنين.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| فئة جهد التشغيل المقنن للشبكة | فئات تشغيل معيارية لشبكات التوزيع: 11kV، 15kV، 24kV وحتى 36kV (أعلى جهد تشغيلي للمعدة: 38.5kV AC) |
| قوة التحمل الميكانيكية للكسر بالانحناء | الحمل الميكانيكي الاسمي المعياري للكسر بالانحناء (SML): 5kN، 8kN، 10kN وحتى 12.5kN قوة انحناء كابولية |
| مادة غلاف العازل وتصميم المظلات | مطاط سيليكون مبركن حرارياً (HTV) عالي الكراهية للماء مصبوب دون أي فواصل بتصميم انسيابي طارد للأمطار |
| مادة القلب الإنشائي العازل الداخلي | قضيب متين من الألياف الزجاجية المقاومة للتآكل الحمضي (ECR) المدمجة براتنج الإيبوكسي المسحوب بالبثق الحراري |
| مسمار التثبيت الفولاذي (Spindle Pin) | مسمار فولاذ كربوني مطروق عالي المتانة مجلفن بالغمس الساخن طبقاً لـ ISO 1461 بسن ملولب من سبائك الرصاص المتينة |
| مسافة التسرب السطحي والأداء تحت التلوث | مسافة تسرب نوعية ممتدة تفوق 31 mm/kV (الفئة الرابعة Class IV لمقاومة أعتى البيئات الملوثة والضباب الساحلي الملحي) |
| صمود جهد الصواعق والتردد الصناعي | جهد صمود نبضات الصواعق (BIL) حتى 170kV–200kV ذروة؛ وجهد صمود التردد الصناعي تحت المطر لمدة دقيقة ≥ 70kV–85kV RMS |
| مطابقة المواصفات القياسية الدولية | مصنع ومختبر بالكامل وفقاً للمواصفات الدولية IEC 61952 و ANSI C29.18 و IEC 60815 ومطابق لنظام إدارة الجودة ISO 9001 |
الأسئلة الشائعة
ما هو العازل المسماري المركب (Composite Pin Insulator) وأين يُركب في خطوط التوزيع الهوائية؟

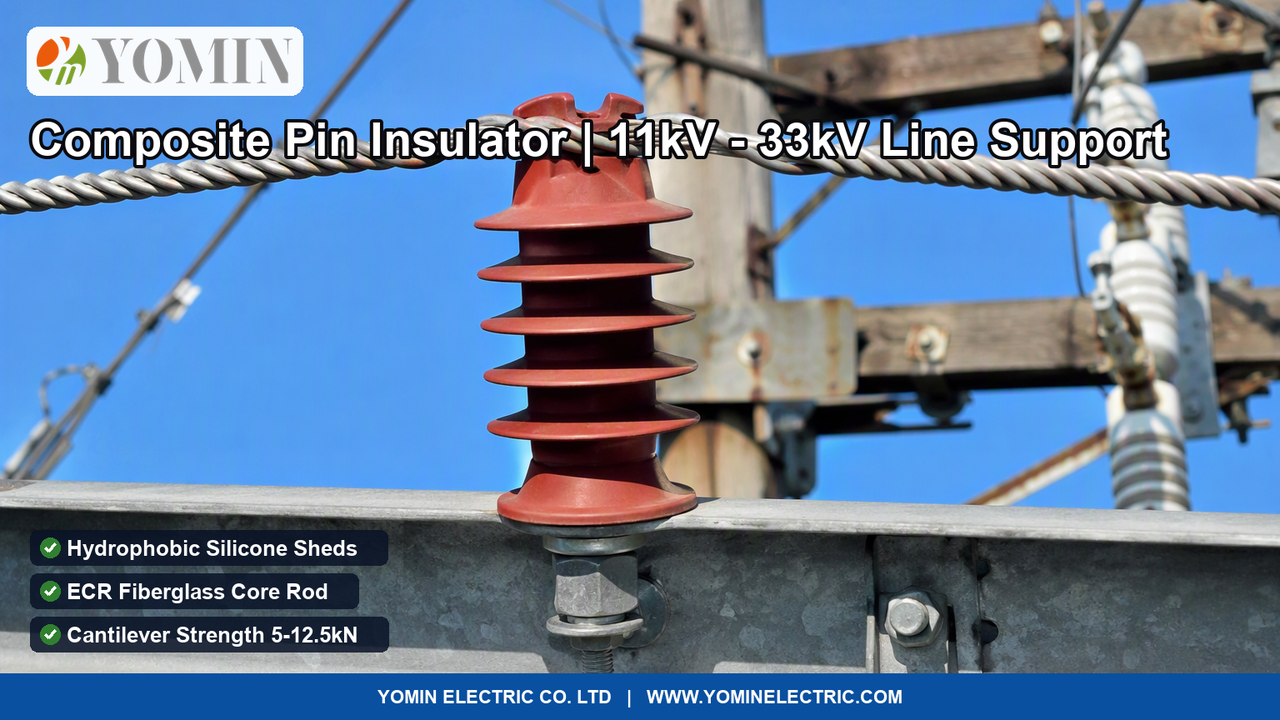

العازل المسماري المركب—والمعروف في مشاريع الكهرباء باسم عازل البوليمر المسماري أو عازل السيليكون الرأسي—هو عازل كهربائي صلب يُثبت رأسياً على الأذرع العرضية (الكروس آرم) الخشبية أو الفولاذية أو الخرسانية لأعمدة التوزيع الهوائي (11kV إلى 33kV). يؤدي هذا العازل وظيفتين هندسيتين حاسمتين لضمان استقرار الشبكة: <ul><li><strong>1. التثبيت الميكانيكي لموصلات الخط:</strong> يستقر الموصل الهوائي المصنوع من الألومنيوم المقوى بالفولاذ (ACSR) في المجرى العلوي لرأس العازل، ويُربط بإحكام باستخدام أسلاك أو روابط ربط حلزونية مسبقة التشكيل، ليتحمل وزن السلك وقوى الرياح الجانبية.</li><li><strong>2. العزل الكهربائي التام عن الأرض:</strong> يوفر الجسم البوليمري عزلاً ديإلكتريكياً مطلقاً بين سلك الجهد العالي الحي وجسم الذراع والعمود المؤرضين، مانعاً تسرب التيارات الكهربائية وحدوث تفريغ أرضي تحت كافة الظروف المناخية.</li></ul>
لماذا تستبدل شركات الكهرباء وهيئات التوزيع عوازل الخزف التقليدية بالعوازل المسمارية المركبة المصنوعة من السيليكون؟
تتجه شركات الكهرباء في الشرق الأوسط وأوروبا وأمريكا اللاتينية نحو اعتماد العوازل المركبة لعدة أسباب فنية قاطعة: <ul><li><strong>1. كراهية الماء ومقاومة التلوث الساحلي والصحراوي:</strong> في المناطق الساحلية المعرضة للضباب الملحي أو الصحراوية ذات الغبار الكثيف، يتبلل سطح الخزف مشكلاً طبقة ماء ناقلة تسبب وميضاً كهربائياً متفجراً (Flashover). أما مطاط السيليكون فيتمتع بخاصية كراهية الماء الدائمة (Hydrophobic)؛ إذ يفتت المياه إلى قطرات معزولة وينقل جزيئاته الطاردة للرطوبة إلى طبقة الغبار، ملغياً تيارات التسرب دون الحاجة لأي غسيل يدوي مكلف.</li><li><strong>2. المقاومة التامة للصدمات والعبث:</strong> الخزف مادة هشة تنكسر برمي الحجارة أو الاهتزازات. أما مظلات السيليكون المرنة وقلب ألياف الزجاج الصلب فيمتصان الصدمات الميكانيكية دون أي تصدع أو تشقق نهائياً.</li><li><strong>3. خفة الوزن الفائقة (توفير 70% من الوزن):</strong> يزن العازل المركب حوالي 2 كغ فقط مقابل 7 إلى 9 كغ لنظيره الخزفي، مما يقلل تكاليف الشحن إلى المناطق الريفية الوعرة ويسهل عمل الفنيين على قمة العمود.</li><li><strong>4. انعدام الشظايا المتطايرة:</strong> عند تعرض الخط لصاعقة مباشرة، قد يتفجر العازل الخزفي لشظايا حادة تصيب المارة؛ أما العازل المركب فلا يتشظى.</li></ul>
كيف يقاوم قضيب الألياف الزجاجية الداخلي (ECR) قوى الرياح العاتية وثقل الأسلاك؟
يمثل قضيب الراتنج الإيبوكسي المدعم بألياف الزجاج المقاوم للتآكل (ECR Core) العمود الفقري للعازل. يحتوي على ملايين الخيوط الزجاجية الموجهة محورياً، ويتميز بمقاومة شد تتجاوز 1000 ميغاباسكال، مما يمكنه من امتصاص عزوم الانحناء الهائلة الناتجة عن هبوب العواصف على الأسلاك وتحمل إجهادات كابولية تصل إلى 12.5kN دون أي انحناء دائم.
