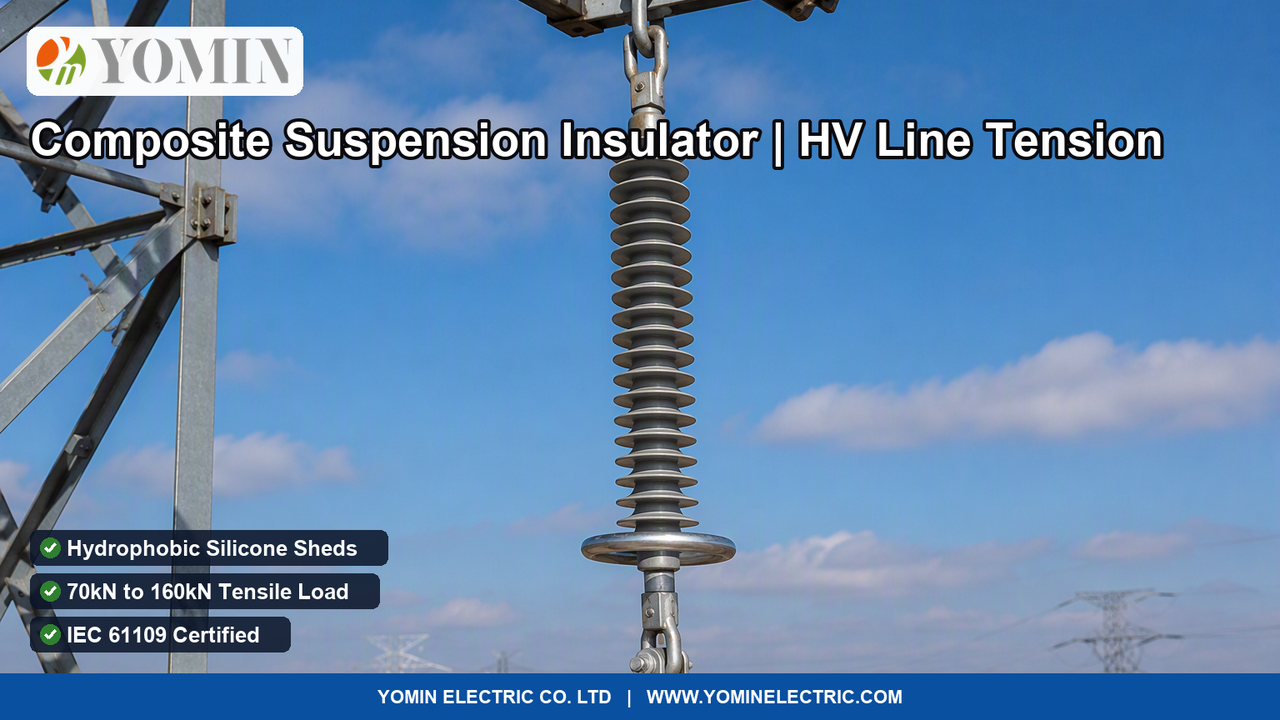

خطوط النقل والتوزيع الهوائية: ما هو العازل المعلق المركب (Composite Suspension Insulator)؟
القفزة التكنولوجية الكبرى في عزل خطوط نقل الطاقة الكهربائية للجهد العالي
عبر شبكات نقل الكهرباء الإقليمية والوطنية العاملة بجهد 33kV و 66kV و 110kV، تنقل الخطوط الهوائية طاقات كهربائية ضخمة عبر آلاف الكيلومترات من الصحاري والسهول والمناطق الساحلية الوعرة.
وعلى طول هذه المسارات الممتدة، تؤدي عوازل الخطوط وظيفتين مصيريتين في آن واحد: حمل أوزان موصلات الألمنيوم الثقيلة ومقاومة قوى الشد الميكانيكية العاتية للرياح والعواصف، مع ضمان عزل ديزلكتريكي صارم يمنع تسرب التيار إلى الأبراج الحديدية المؤرضة.
وعلى مدار أكثر من مئة عام، كانت سلاسل أطباق الزجاج المقسى أو الخزف هي الخيار الوحيد، غير أن وزنها الثقيل جداً وسرعة انكسارها وقابليتها للانهيار الكهربائي عند تراكم الأملاح والغبار شكل كابوساً تشغيلياً مستمراً لشركات الكهرباء.
يقدم العازل المعلق البوليمري المركب طويل الساق (سلسلة FXBW) الحل الهندسي القياسي المتفوق: عازل فائق الخفة والمتانة، مصنع من قضيب ألياف زجاجية عالي الشد ومكسو بمطاط السيليكون الطارد للمياه، ملغياً وميض التلوث ومخفضاً تكاليف النقل والتركيب بأكثر من 70%.
المكونات الهندسية وميزات الأداء لسلسلة عوازل FXBW المتطورة
- قضيب ألياف زجاجية ECR عالي قوة الشد: يتحمل قوى شد تفوق 1,000 ميجا باسكال (أقوى من الفولاذ الإنشائي) ومقاوم كلياً للتآكل الإجهادي والتفتت الحمضي.
- غلاف ومظلات من مطاط السيليكون HTV الطارد للماء: خاصية طرد مياه ميكروسكوبية ذاتية تمنع تكون المسارات الرطبة الموصلة للتيار وتلغي الحاجة لغسيل العوازل نهائياً.
- تصميم مظلات أيروديناميكي ذو أقطار متبادلة: يمنح مسافة تسرب سطحية ممتازة (≥ 31 مم/كيلوفولت) ويحفز التنظيف الذاتي للعازل بواسطة الرياح والأمطار.
- نهايات صلب مطروق مجلفن على الساخن: مثبتة بكبس شعاعي دقيق للغاية لتحمل قوى شد اسمية تتراوح بين 70 و 160 كيلو نيوتن دون أي انزلاق.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| فئة جهد التشغيل الاسمي للشبكة | مصمم لخطوط التوزيع والنقل الهوائي للجهد العالي: 11kV و 24kV و 33kV و 66kV و 110kV AC (وحتى 220kV) |
| حمل الانهيار الميكانيكي الاسمي للشد (SML) | قدرات شد ميكانيكية قياسية: 70 kN و 100 kN و 120 kN و 160 kN (لأبراج التعليق وأبراج الشد والإنهاء) |
| مادة تصنيع القضيب المركزي الحامل | قضيب ألياف زجاجية إيبوكسي عالي المتانة خالٍ من البورون من فئة ECR (مقاوم للتآكل الإجهادي الحمضي الميكانيكي) |
| الغلاف الواقي ومظلات العزل الخارجية | غلاف ومظلات مصبوبة بالحقن من مطاط السيليكون المعالج حرارياً (HTV) عالي الطرد للماء (فئة طرد الماء HC1/HC2) |
| أنواع النهايات المعدنية وطبقة الحماية | نهايات صلب مطروق مجلفن بالغمس الساخن: كرة ومقبس (IEC 60120)، وشوكة ولسان (IEC 60471) أو حلقة دائرية |
| مقاومة التلوث ومسافة التسرب السطحية | مسافة تسرب مخصصة للتلوث الشديد جداً (≥ 31 مم/كيلوفولت)؛ تصميم أيروديناميكي ينظف ذاتياً بالرياح والأمطار |
| جهد صمود نبضات الصواعق والتردد الصناعي | جهد صمود نبضة صاعقة جافة 1.2/50 μs حتى 550 kV؛ جهد صمود تردد صناعي مبلل لمدة دقيقة حتى 230 kV (لفئة 110kV) |
| المواصفات القياسية والشهادات الدولية | مختبر ومطابق كلياً للمواصفات الدولية IEC 61109 و IEC 62217 و ANSI C29.13 وشهادة ISO 9001 لشركات نقل الكهرباء |
الأسئلة الشائعة
ما هو العازل المعلق المركب (Composite Suspension Insulator) وما هي وظيفته على أبراج نقل الكهرباء؟
العازل المعلق المركب—والمعروف في قطاع نقل الكهرباء باسم العازل البوليمري أو عازل السيليكون طويل الساق (Long-Rod)—هو جهاز عزل ميكانيكي وكهربائي عالي الجهد صُمم لتعليق أسلاك خطوط النقل الهوائية المشحونة بالكهرباء وحمل أوزانها الشديدة مع توفير عزل ديزلكتريكي تام لمنع انتقال التيار إلى جسم البرج المعدني المؤرض. ويُستخدم العازل على نطاق واسع في شبكات النقل: <ul><li><strong>1. على أبراج التعليق المستقيمة (Suspension Towers):</strong> يُعلق رأسياً أسفل ذراع البرج ليحمل الوزن الرأسي الثقيل لموصلات الألمنيوم المسلحة بالفولاذ (ACSR) ويتحمل القوى الجانبية الناتجة عن الرياح.</li><li><strong>2. على أبراج الشد والزوايا ونهايات الخطوط (Tension / Dead-End Towers):</strong> يُركب أفقياً ليتحمل كامل قوى الشد الميكانيكية للخط (من 70kN إلى 160kN) عند المنعطفات الحادة ومعابر الأنهار والبحيرات والطرق السريعة.</li><li><strong>3. في البيئات الساحلية والصحراوية الملوثة:</strong> حيث يمنع تماماً ظاهرة الوميض الكهربائي التي تعاني منها عوازل الخزف والزجاج.</li></ul>
لماذا حلت عوازل السيليكون المركبة محل سلاسل أطباق الزجاج والخزف القديمة؟
لعقود طويلة، اعتمدت خطوط الجهد العالي على سلاسل مكونة من أطباق الزجاج المقسى أو البورسلين. وقد أصبحت العوازل المركبة المعيار العالمي الحديث لأربعة أسباب هندسية فارقة: <ul><li><strong>1. خفة الوزن الهائلة (أخف بنسبة 85%):</strong> تزن سلسلة الزجاج لجهد 110kV نحو 50 كجم، بينما لا يتجاوز وزن العازل المركب المكافئ 6 كجم، مما يسهل رفعه وتركيبه يدوياً ويقلل أوزان أذرع الأبراج الحديدية.</li><li><strong>2. خاصية طرد الماء ومقاومة وميض التلوث:</strong> سطح السيليكون طارد طبيعي للماء (Hydrophobic) ويفرز زيوتاً ميكروسكوبية تنفذ إلى ذرات الغبار والأملاح، مما يجعل الماء يتجمع على شكل قطرات معزولة تمنع تشكل مسار مائي موصل، ملغيةً الحاجة لغسيل العوازل تماماً.</li><li><strong>3. مقاومة الكسر والتخريب:</strong> لا ينكسر أو يتشظى عند اصطدامه بالأحجار أو الرصاص أو أثناء النقل في الجبال والوعور.</li><li><strong>4. انعدام العيوب الداخلية الخفية:</strong> لا يعاني من شروخ داخلية تثقبه كهربائياً وتتطلب فحوصات دورية مكلفة.</li></ul>
كيف يتحمل كبس النهايات المعدنية قوى شد عملاقة تتجاوز 100 كيلو نيوتن دون انزلاق القضيب الداخلي؟
تُنفذ عملية الربط بين نهايات الصلب المطروق وقضيب الألياف الزجاجية بواسطة <strong>تقنية الكبس الدائري متعدد المحاور المُحوسب</strong>. حيث تضغط مكابس هيدروليكية فائقة الدقة معدن الصلب على القضيب مع مراقبة الانبعاث الصوتي الدقيق للتأكد من تداخل المعدن دون تكسير الألياف الزجاجية الداخلية، محققة صموداً ميكانيكياً خارقاً يفوق حمل الانهيار الاسمي (70kN أو 160kN) لعشرات السنين دون أي ارتخاء.
خطوط النقل والتوزيع الهوائية: ما هو العازل المعلق المركب (Composite Suspension Insulator)؟
هل تعمل على مد خطوط نقل الكهرباء الهوائية للجهد العالي، أو محطات التحويل الفرعية، أو مشاريع استبدال العوازل القديمة في البيئات الساحلية والصحراوية التي تتطلب عوازل تعليق مركبة معتمدة IEC 61109 (قوة 70kN إلى 160kN، جهد 11kV إلى 110kV)؟ تصنع يمين (YOMIN) عوازل FXBW بأعلى معايير المتانة.
