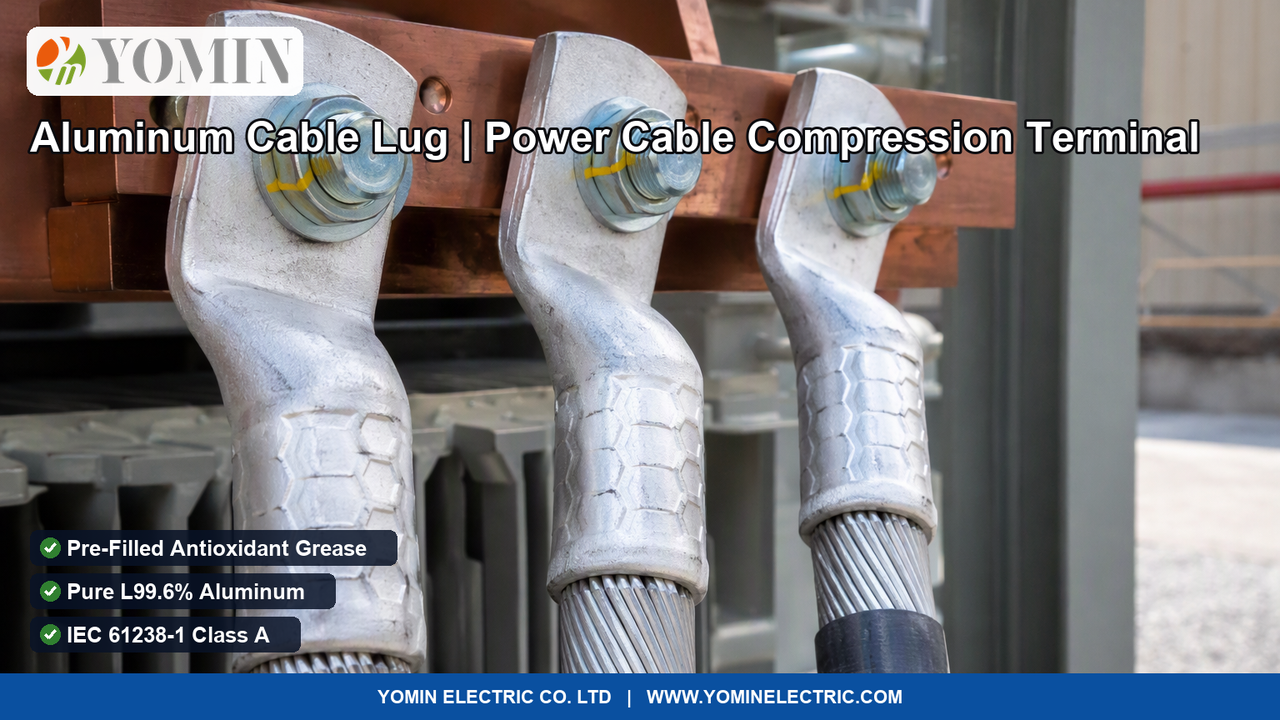

Raccordement des Câbles Électriques : Qu'est-ce qu'une Cosse en Aluminium (Série DL) ?
La Solution Technique Éprouvée pour le Raccordement Sécurisé des Câbles en Aluminium
Sur les réseaux de transport et de distribution d'électricité, dans les centrales solaires photovoltaïques et les parcs éoliens, les câbles en aluminium sont massivement privilégiés pour leur légèreté et leur excellent ratio technico-économique.
Cependant, le raccordement de ces câbles requiert une maîtrise métallurgique absolue en raison de l'oxydation spontanée de l'aluminium et de ses propriétés thermomécaniques.
La Cosse Tubulaire en Aluminium Série DL apporte la garantie d'une liaison durable : tube en aluminium pur à 99,6%, pré-rempli en usine de pâte antioxydante neutre et certifié pour sertissage hexagonal sous la norme CEI 61238-1 Classe A.
Spécifications Techniques
| Paramètre Technique | Valeur d'Ingénierie & Performance |
|---|---|
| Métallurgie et Pureté de l'Aluminium | Aluminium de pureté électrolytique $\ge 99,6\%$ (Nuance L2 / 1060) offrant une conductivité optimale et une excellente déformation plastique sous sertissage |
| Plage de Sections de Câbles Admissibles | Large gamme de $10\, ext{mm}^2$ à $630\, ext{mm}^2$ (Compatible avec l'ensemble des sections métriques et AWG normalisées) |
| Types de Conducteurs Raccordables | Câbles aluminium tout aluminium (AAC), alliage d'aluminium (AAAC), alu-acier (ACSR) et câbles isolés souterrains HTA/BT |
| Protection Antioxydante en Usine | Fût pré-rempli en usine de pâte de contact antioxydante neutre obturé par un bouchon plastique hermétique étanche à l'air |
| Structure de la Plage de Raccordement | Plage massive matricée sans soudure, percée pour goujons métriques (M6, M8, M10, M12, M16, M20) |
| Procédé et Outillage de Sertissage | Sertissage hexagonal par compression hydraulique avec matrices calibrées selon tableaux normalisés CEI / DIN |
| Comportement aux Cycles Thermiques | Testé sous cycles thermiques et électriques continus de $-40^\circ ext{C}$ à $+120^\circ ext{C}$ sans fluage ni desserrage |
| Conformité aux Normes Internationales | Certifié et conforme aux normes CEI 61238-1 Classe A (Raccords de compression pour câbles d'énergie), NF C 33-090 et spécifications des distributeurs |
Foire Aux Questions
Qu'est-ce qu'une Cosse en Aluminium (Série DL) et pourquoi est-elle indispensable sur câble alu ?
Une Cosse en Aluminium (particulièrement le modèle normalisé Série DL) est un raccord d'extrémité en aluminium pur électrolytique (99,6%) conçu pour raccorder des câbles d'énergie en aluminium sur les plages de bornes d'équipements, transformateurs et disjoncteurs. Dans les réseaux électriques : <ul><li><strong>Destruction de la Couche d'Alumine ($ ext{Al}_2 ext{O}_3$) :</strong> À l'air libre, l'aluminium s'oxyde instantanément en créant une pellicule isolante très dure. La cosse DL est pré-remplie d'une pâte antioxydante qui brise cette couche lors du sertissage.</li><li><strong>Compatibilité Dilatation Thermique :</strong> L'aluminium et la cosse se dilatent au même coefficient thermique, évitant tout desserrage.</li><li><strong>Résistance Mécanique Élevée :</strong> Le rétreint hexagonal crée une soudure à froid conforme à la norme CEI 61238-1 Classe A.</li></ul>
Raccordement des Câbles Électriques : Qu'est-ce qu'une Cosse en Aluminium (Série DL) ?
Vous déployez des réseaux de distribution électrique, des parcs photovoltaïques ou des lignes aériennes nécessitant des cosses en aluminium pur à sertir certifiées CEI 61238-1 Classe A (10 mm² à 630 mm², pré-remplies de graisse antioxydante) ? YOMIN fabrique la série DL selon les standards d'ingénierie les plus stricts.
