Corrección del Factor de Potencia: ¿Qué es un Condensador Shunt de Potencia?
El Dispositivo Esencial para la Eficiencia Energética Industrial
En complejos manufactureros, salas de máquinas con chillers, plantas petroquímicas y subestaciones eléctricas, el consumo de energía está dominado por cargas inductivas: motores trifásicos, bombas, compresores y transformadores de distribución.
Para crear los campos magnéticos indispensables para su funcionamiento, estas máquinas absorben de forma continua grandes volúmenes de potencia reactiva inductiva (medida en kilovares o kvar).
Esta potencia reactiva no realiza trabajo útil, pero sobrecarga los cables y empuja el factor de potencia hacia abajo—a menudo a 0,70 o 0,80. Las distribuidoras eléctricas multan severamente este desperdicio, mientras que la fábrica experimenta sobrecalentamiento de transformadores y caídas de tensión perjudiciales.

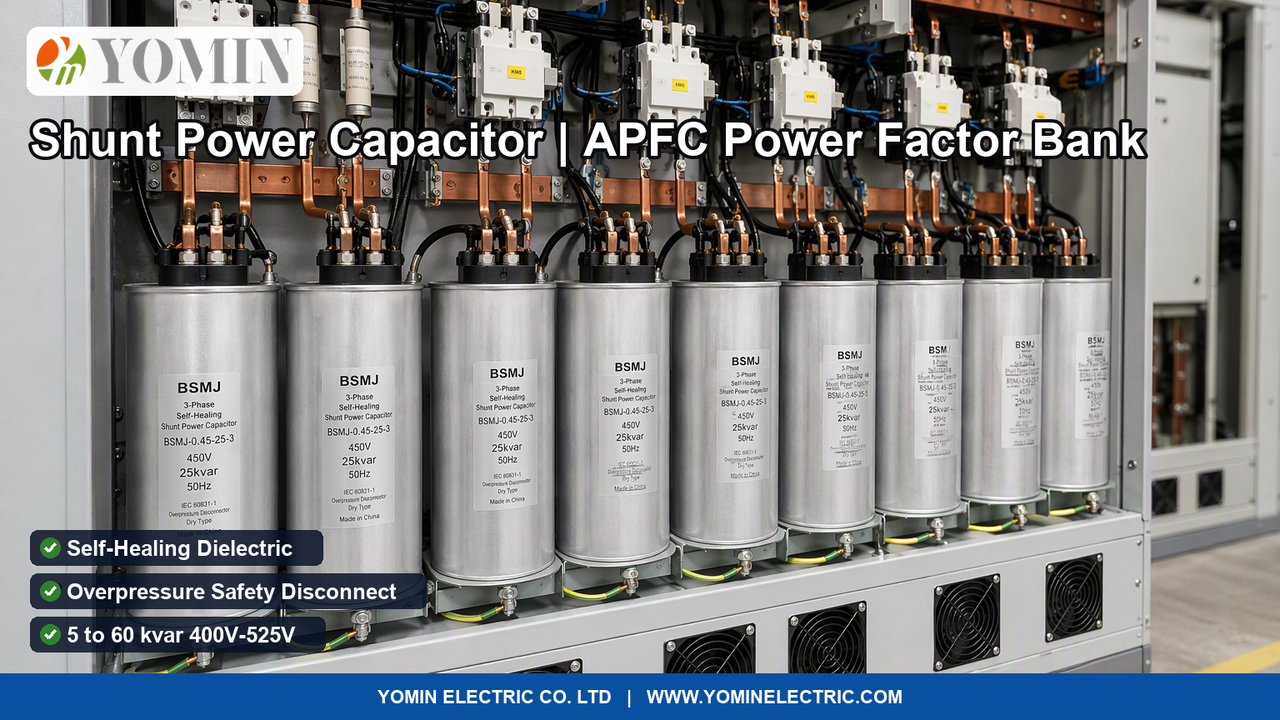

El Condensador Shunt de Potencia Autorregenerable (Serie BSMJ) proporciona la solución homologada del sector utility: bancos de capacitores estáticos conectados en paralelo que generan energía reactiva capacitiva in situ, elevando inmediatamente el factor de potencia a 0,95–0,98 y anulando las multas eléctricas.
Elementos Constructivos y Calidad de Ingeniería de la Serie BSMJ
- Película de Polipropileno Metalizado Autorregenerable: Elimina microcortocircuitos transitorios de forma instantánea con pérdidas dieléctricas mínimas (≤ 0,2W por kvar).
- Desconectador Mecánico de Sobrepresión Trifásico: Desconecta mecánicamente el capacitor ante cualquier sobrepresión interna, garantizando cero estallidos de la envolvente.
- Resistencias de Descarga Cerámicas Incorporadas: Descargan la tensión de bornes a menos de 50V en 3 minutos para máxima seguridad del personal de mantenimiento.
- Construcción 100% Seca Sin Aceites Tóxicos: Encapsulado en resina de poliuretano no inflamable, evitando fugas de aceite en cualquier posición de montaje.
Especificaciones Técnicas
| Parámetro Técnico | Valor de Ingeniería y Rendimiento |
|---|---|
| Clase de Tensión Asignada de Servicio | Tensiones industriales normalizadas: 400V, 450V, 480V, 525V hasta 690V AC trifásico (50/60 Hz ; conexión delta) |
| Capacidad de Potencia Reactiva Nominal | Calibres trifásicos estándar: 5 kvar, 10 kvar, 15 kvar, 20 kvar, 25 kvar, 30 kvar hasta 50 kvar y 60 kvar por cilindro |
| Dieléctrico y Propiedad de Autorregeneración | Película de polipropileno biorientado (BOPP) metalizado al vacío con aleación zinc-aluminio autorregenerable ante sobretensiones |
| Desconectador Mecánico de Sobrepresión | Mecanismo interno de desconexión por sobrepresión en todas las fases; expansión axial de la tapa que corta los conductores internos |
| Resistencias de Descarga Internas Incorporadas | Conjunto de resistencias cerámicas que reducen la tensión residual por debajo de 50V en menos de 3 minutos tras la desconexión |
| Sobrecargas Máximas Permanentes Admisibles | Tolerancia a sobretensiones continuas: 1,10 Un (8h/día) ; tolerancia a sobrecorrientes continuas: 1,30 In (armónicos incluidos) |
| Pérdidas Dieléctricas y Factor de Disipación | Pérdidas extremadamente bajas: tan δ ≤ 0,0002 (pérdidas totales del condensador ≤ 0,2W por kvar generado) |
| Normativas Internacionales de Fabricación | Fabricado y homologado según normas IEC 60831-1, IEC 60831-2, EN 60831, certificación ISO 9001 y marcado CE |
Preguntas Frecuentes
¿Qué es un Condensador Shunt de Potencia y cómo optimiza el Factor de Potencia (FP)?
Un Condensador Shunt de Potencia—conocido habitualmente como capacitor de potencia para corrección de factor de potencia o capacitor shunt—es un componente electrostático que se conecta en paralelo (en derivación o shunt) sobre las barras colectoras de una instalación eléctrica. En plantas industriales y complejos comerciales: <ul><li><strong>El Problema de la Potencia Reactiva Inductiva:</strong> Los motores de inducción, transformadores, compresores y soldadoras eléctricas requieren campos magnéticos para funcionar. Estos equipos consumen <strong>potencia reactiva inductiva</strong> (kvar) que atrasa la corriente respecto a la tensión, haciendo caer el Factor de Potencia (FP) a valores deficientes de 0,70 u 0,80. Esto genera costosas penalizaciones en la factura eléctrica y sobrecalienta los cables.</li><li><strong>La Solución del Condensador Shunt:</strong> El condensador opera con corriente adelantada 90 grados. Al conectarse en paralelo, suministra la energía reactiva directamente en el sitio de consumo. La red pública de distribución solo debe proveer potencia activa real (kW), elevando de inmediato el Factor de Potencia a <strong>0,95–0,98</strong> y eliminando los recargos tarifarios.</li></ul>
¿En qué consiste la tecnología de "Autorregeneración" (Self-Healing)?
En los antiguos capacitores de papel en aceite, una perforación dieléctrica provocaba un cortocircuito destructivo permanente. Los capacitores YOMIN BSMJ emplean <strong>película de polipropileno metalizada en vacío</strong>: La capa de electrodo de zinc-aluminio tiene un espesor de pocos nanómetros. Si un pico de tensión perfora un punto del plástico, el microarco resultante vaporiza instantáneamente la capa metálica alrededor del punto en microsegundos ($< 10$ μs). El defecto queda aislado en un halo dieléctrico y el capacitor sigue funcionando sin interrupción con una pérdida de capacidad nula ($< 0,001\%$).
¿Cómo protege el desconectador de sobrepresión interno contra explosiones?
Hacia el final de las 100.000 horas de vida útil, la degradación genera gases internos. Para impedir que el bote de aluminio estalle, los capacitores YOMIN disponen de un <strong>desconectador mecánico por sobrepresión</strong>: la tapa superior se expande axialmente hacia arriba entre 10 y 15 mm empujada por la presión de los gases, tirando de los cables de conexión interna y cortándolos en puntos fusibles precortados, desenergizando el equipo de forma segura.
Corrección del Factor de Potencia: ¿Qué es un Condensador Shunt de Potencia?
¿Diseña bancos de capacitores automáticos (tableros APFC), filtros de armónicos o requiere condensadores de potencia shunt autorregenerables certificados IEC 60831 (5 a 60 kvar, 400V–525V)? YOMIN suministra capacitores BSMJ de máxima confiabilidad.
