Corrección del Factor de Potencia: ¿Qué es un Controlador Automático de Factor de Potencia (APFC)?
El Cerebro Maestro Inteligente de los Bancos de Capacitores Industriales
En plantas de manufactura industrial, centros comerciales, estaciones de bombeo y centros de procesamiento de datos en todo el mundo, la eficiencia eléctrica impacta directamente en los costos operativos de la empresa.
La maquinaria electromecánica—como motores de jaula de ardilla, compresores de refrigeración, extrusoras y prensas hidráulicas—utiliza campos electromagnéticos para operar. Estos campos consumen una gran cantidad de potencia reactiva inductiva ($Q$ kvar) que no realiza trabajo mecánico directo pero satura las redes eléctricas.
Cuando la potencia reactiva circula sin compensación por los transformadores y cables de la planta, incrementa las pérdidas por calor $I^2R$, degrada el voltaje y provoca cuantiosas multas y recargos por bajo factor de potencia por parte de la empresa suministradora de energía.

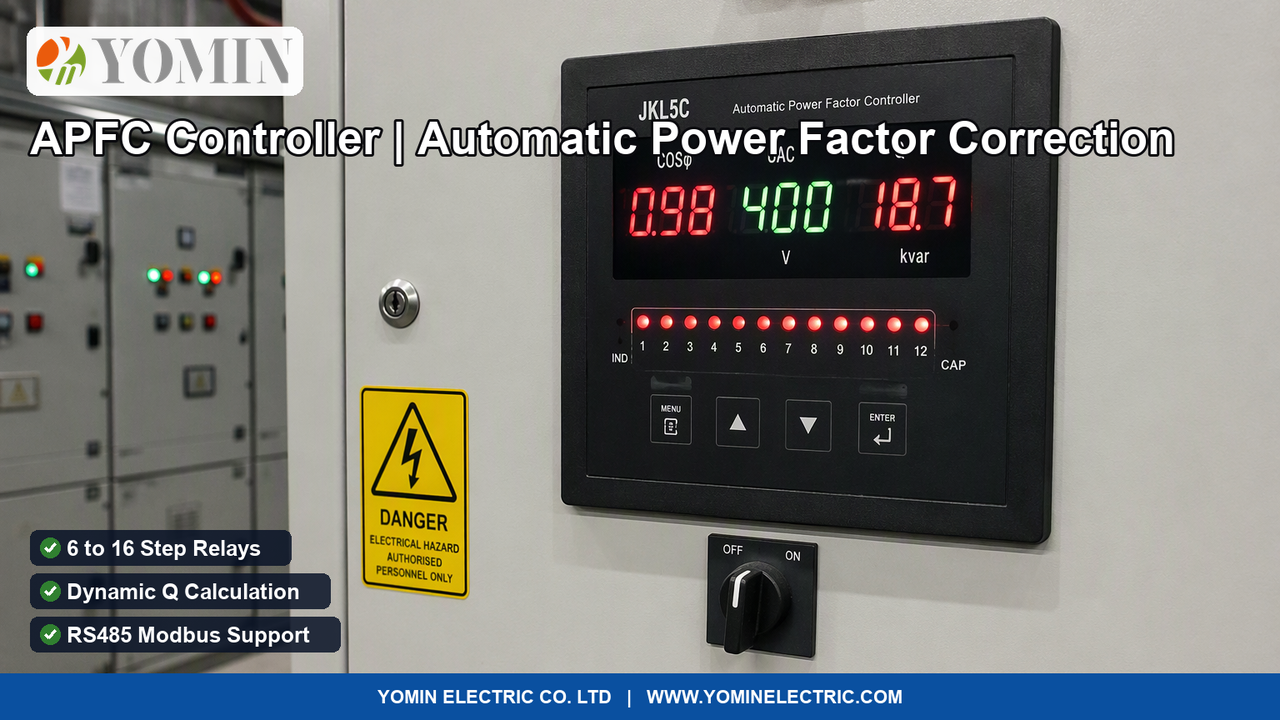

El Controlador Automático de Factor de Potencia (Serie JKL5C / RPCF) representa el estándar tecnológico definitivo: un instrumento digital que calcula con precisión los requerimientos reactivos de la instalación y conmuta dinámicamente los pasos de capacitores para mantener el $\cos\phi \ge 0.98$ de manera automática las 24 horas del día.
Componentes y Calidad de Ingeniería de la Serie JKL5C
- Microprocesador Dual de Muestreo de Alta Velocidad: Analiza las ondas senoidales de voltaje y corriente en tiempo real mediante transformada rápida de Fourier (FFT), calculando la potencia activa y reactiva exacta incluso ante presencia de armónicos en la red.
- Pantalla Digital Multifunción de Gran Visibilidad: Muestra simultáneamente el factor de potencia, voltaje, corriente, potencia reactiva requerida en kvar y el estado encendido/apagado de cada uno de los pasos de capacitores.
- Algoritmo de Rotación Homogénea de Pasos FIFO: Alterna de forma circular los bancos de capacitores de igual potencia, garantizando un desgaste térmico y mecánico uniforme en todos los contactores.
- Protección Integral por Sobretensión y Distorsión Armónica: Desconecta automáticamente los capacitores si la tensión supera el 115% o si la distorsión armónica total de voltaje (THD-V) rebasa el 7%, protegiendo los bancos contra resonancias destructivas.
- Puerto de Comunicación Serial RS485 Modbus RTU: Facilita la supervisión remota de parámetros eléctricos y su integración con los sistemas SCADA y de gestión energética de la planta.
Especificaciones Técnicas
| Parámetro Técnico | Valor de Ingeniería y Rendimiento |
|---|---|
| Tensión Asignada de Alimentación y Medición | Tensión de entrada de muestreo: 220V / 380V / 400V / 415V AC (±20%, 50/60 Hz, Fase-Neutro o Fase-Fase) |
| Entrada Nominal de Corriente de Muestreo | Entrada estándar de secundario de TC: 0–5A (transformador de corriente Clase 0.5 o 0.2, carga interna $< 0.5$ VA) |
| Cantidad de Pasos de Salida Disponibles | Configuraciones de relevadores de maniobra: 6, 8, 10, 12, 14 o 16 salidas de relé (capacidad 250V AC / 5A resistivo) |
| Ajuste de Consigna de Factor de Potencia | Consigna programable de $\cos\phi$: 0.800 inductivo a 0.800 capacitivo (ajuste estándar de fábrica: 0.950 a 0.980 lag) |
| Algoritmos de Conmutación Soportados | Modo de cálculo dinámico de potencia reactiva ($Q$ kvar), modo progresivo secuencial y modo de ciclado circular homogéneo |
| Tiempo de Retardo de Descarga de Paso | Retardo de reconexión programable: 1 a 300 segundos (asegura la descarga segura del capacitor por resistencias internas) |
| Protecciones Eléctricas y Armónicas | Disparo por sobretensión, bloqueo por subtensión, corte por sobretemperatura y alarma de distorsión armónica THD-V |
| Puerto Digital de Comunicación y Monitoreo | Puerto serial aislado RS485 compatible con protocolo Modbus RTU estándar para integración a sistemas SCADA y EMS |
Preguntas Frecuentes
¿Qué es un Controlador Automático de Factor de Potencia (Controlador APFC) y cuál es su función?
Un Controlador Automático de Factor de Potencia—conocido habitualmente como relé varmétrico, regulador de factor de potencia o controlador APFC—es un equipo electrónico digital basado en microprocesador que actúa como el "cerebro inteligente" de los tableros de bancos automáticos de capacitores. En plantas industriales y edificios comerciales: <ul><li><strong>El Problema del Bajo Factor de Potencia:</strong> Motores de inducción, transformadores, compresores y hornos consumen energía activa (kW) para el trabajo útil y energía reactiva (kvar) para magnetizar sus bobinas. Esta demanda reduce el factor de potencia ($\cos\phi$) a niveles inferiores a 0.85 o 0.70, sobrecargando las líneas eléctricas, generando caídas de voltaje y provocando severas penalizaciones económicas en las facturas de la compañía eléctrica suministradora.</li><li><strong>La Solución del Controlador APFC:</strong> El equipo mide continuamente la tensión y corriente mediante un TC, calcula en tiempo real el déficit exacto de reactivos en kvar y acciona automáticamente los relés de salida conectados a los contactores de capacitores. Inyecta la cantidad exacta de potencia capacitiva para neutralizar el retraso inductivo, manteniendo el $\cos\phi$ cerca de 1.0 (0.98) y eliminando por completo cualquier recargo tarifario por bajo factor de potencia.</li></ul>
¿Cómo protege el algoritmo de ciclado circular a los bancos de capacitores?
En controladores antiguos, el paso 1 se conectaba siempre primero, sufriendo un desgaste diez veces superior a los últimos pasos. Los controladores YOMIN Serie JKL5C implementan un <strong>ciclado circular equitativo (FIFO - Primero en Entrar, Primero en Salir)</strong> : Para pasos de igual potencia, distribuye las conmutaciones de manera equilibrada. El paso que ha estado conectado por más tiempo es el primero en desconectarse, y el que ha descansado por más tiempo es el primero en conectarse, igualando el esfuerzo térmico y duplicando la vida útil de capacitores y contactores.
¿Por qué es indispensable un tiempo de retardo para la descarga del capacitor?
Al desconectarse un capacitor de la red eléctrica, retiene una elevada carga residual de corriente continua (hasta el valor pico de la onda AC). Las resistencias internas de descarga requieren entre 30 y 60 segundos para drenar ese voltaje por debajo de 50V. Si el controlador intentara reconectar ese capacitor de inmediato en oposición de fase con la onda de la red, se produciría una corriente de choque superior a <strong>200 veces la corriente nominal</strong>, destruyendo el contactor y perforando el dieléctrico del capacitor. El controlador YOMIN aplica un retardo de bloqueo obligatorio (60 segundos por defecto) que impide reconexiones peligrosas.
