جودة الطاقة والسلامة الكهربائية: ما هو محول العزل الكهربائي (Isolation Transformer)؟
الجدار الناري الكهرومغناطيسي الآمن للمهمات الصناعية والطبية الحساسة
في المنشآت الصناعية المؤتمتة، وغرف العمليات الجراحية بالمستشفيات، ومراكز البيانات الكبرى، تعمل الأجهزة الإلكترونية الحساسة ووحدات التحكم المبرمج PLC على مدار الساعة دون انقطاع.
ومع ذلك، تعج شبكات الكهرباء العامة بتشوهات وتوافقيات عنيفة ناتجة عن مفاتيح الإنفرتر ومغيرات السرعة VFD، وصدمات الصواعق المفاجئة.
وفضلاً عن ذلك، فإن التفاوت في جهود التأريض بين المباني المختلفة يولد تيارات تسريب دوارة خطيرة في خطوط الأرضي (Ground Loops) تسبب أخطاء جسيمة في الإشارات وتدمر كروت التحكم الإلكترونية.

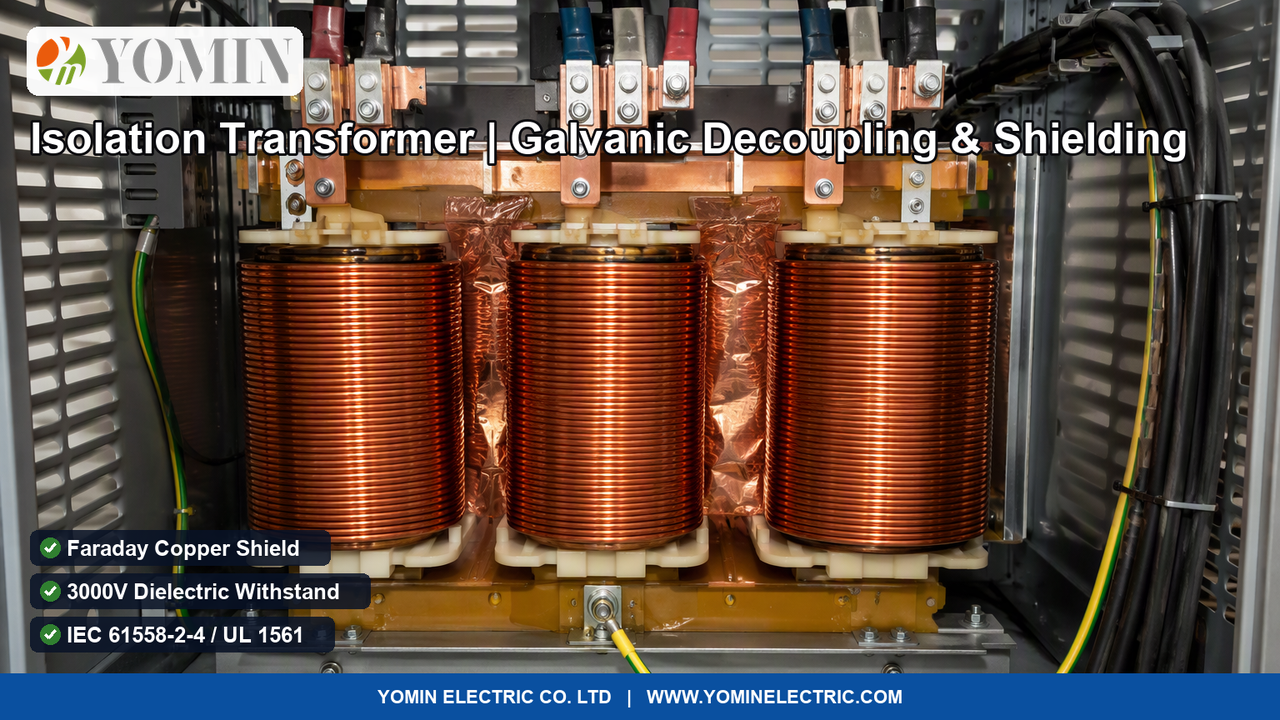

يقدم محول العزل الجلفاني من النوع الجاف (سلسلة SG / DG) الحل الهندسي القياسي الحاسم: محول قدرة متطور ينقل الطاقة عبر فجوة عزل مغناطيسية نقية تفصل دائرة الدخل عن الخرج، مما يقضي على الحلقات الأرضية، ويرشح النبضات المشوشة، ويحمي الأفراد من مخاطر الصعق الكهربائي.
المكونات الهندسية وميزات التصميم لسلسلة محولات SG
- ملفات ابتدائية وثانوية منفصلة فيزيائياً بالكامل: أسلاك نحاس إلكتروليتي نقي Cu-ETP (99.9%) مع فواصل عزل Nomex وميكا تتحمل اختبار صمود عزل يبلغ 3000 V AC.
- شاشة حجب كهروستاتيكية من نحاس فاراداي: رقاقة نحاسية متصلة بين الملفات ومؤرضة مباشرة تبتلع النبضات السريعة وتوفر تخميداً للضوضاء يفوق 60 ديسيبل.
- قلب مغناطيسي من شرائح الصلب السيليكوني CRGO: صلب مدرفل على البارد عالي النفاذية بتجميع mitered step-lap لخفض فواقد اللاحمل والضوضاء الصوتية.
- تشريب حراري متطور بالراتنج تحت الضغط والتفريغ (VPI): معالجة كاملة براتنج بوليمري عالي الجودة يتحمل حرارة Class H ($180^\circ ext{C}$) ويمنع الرطوبة والأبخرة الكيميائية.
- هيكل معدني قوي مع حماية IP20 إلى IP54: كابينة صلب مجلفن مطلية ببودرة إلكتروستاتيكية مع فتحات تهوية طبيعية، وحلقات رفع ووسائد مطاطية لامتصاص الاهتزازات.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| الفصل الجلفاني الفيزيائي بين الدخل والخرج | فصل مادي حقيقي بنسبة 100% (انعدام تام لأي اتصال معدني أو توصيلي بين ملفات الابتدائي وملفات الثانوي) |
| حاجز الحجب الكهروستاتيكي (شاشة فاراداي) | شريحة نحاس إلكتروليتي متصلة مؤرضة تفصل بين الملفات (تخميد الضوضاء ذات النمط المشترك > 60 dB) |
| جهد الصمود الديزلكتريكي المعتمد للعزل | صمود عزل فائق مختبر: 3000 V AC لمدة دقيقة كاملة بين الملفات، وبين الملفات والقلب الحديدي المؤرض |
| مادة وجودة تصنيع القلب المغناطيسي | شرائح صلب سيليكوني مدرفلة على البارد ذات توجيه بلوري (CRGO) بتجميع متداخل دقيق step-lap لفواقد مغناطيسية متدنية |
| نطاق السعات والقدرات الاسمية المتاحة | سعات قياسية من 100VA إلى 500kVA (أحادي الطور DG: 100VA–50kVA؛ ثلاثي الطور SG: 1kVA–500kVA، تردد 50/60 هرتز) |
| خيارات جهود الدخل والخرج للمحول | جهود الدخل: 480V و 415V و 380V و 230V AC؛ جهود الخرج: 400V و 380V و 220V و 208V و 120V AC (نسبة 1:1 أو خافض/رافع) |
| فئة العزل الحراري ونظام الراتنج | فئة حرارية Class F ($155^\circ ext{C}$) أو Class H ($180^\circ ext{C}$) بالتشريب بالراتنج البوليمري تحت التفريغ والضغط (VPI) |
| شهادات المطابقة للمواصفات الدولية | مختبر ومعتمد وفقاً للمواصفات القياسية IEC 61558-1 و IEC 61558-2-4 و UL 1561 و CSA C22.2 و EN 61558-2-15 للمستشفيات |
الأسئلة الشائعة
ما هو محول العزل الكهربائي (Isolation Transformer) وكيف يوفر الحماية للمعدات الحساسة؟
محول العزل الكهربائي—والمعروف في الهندسة الكهربائية باسم محول الفصل الجلفاني أو محول الأمان الطبي—هو محول كهربائي صُممت ملفاته الابتدائية (الدخل) والثانوية (الخرج) لتكون منفصلة فيزيائياً وميكانيكياً بصورة تامة، حيث تنتقل الطاقة الكهربائية بينهما <strong>عبر الحث الكهرومغناطيسي النقي فقط</strong> دون وجود أي سلك يربط بينهما. وفي البيئات الصناعية والطبية الحساسة : <ul><li><strong>القضاء على الحلقات الأرضية (Ground Loops):</strong> في شبكات الكهرباء العادية، يربط خط التعادل (النيوترال) بالأرض في محطة التغذية. وعند توصيل أجهزة كمبيوتر أو وحدات PLC متفرقة بنقاط تأريض مختلفة داخل المصنع، تنشأ فروق جهد تولد تيارات أرضية دوارة تشوه قراءات الحساسات وتتلف الدوائر الإلكترونية. يكسر محول العزل هذه الحلقات نهائياً بتوفير نقطة مرجعية جديدة ونظيفة للخرج.</li><li><strong>منع الصعق الكهربائي القاتل (الخرج المعزول العائم):</strong> لمس سلك الفاز الحي في شبكة عادية يؤدي لسريان التيار عبر جسم الإنسان نحو الأرض مسبباً الوفاة. أما في الخرج المعزول غير المرتبط بالأرض، فإن لمس خط واحد بالخطأ لا يكمل أي دائرة كهربائية، مما يمنع حدوث الصدمة.</li></ul>
ما هي شاشة فاراداي الكهروستاتيكية ولماذا تعتبر حاسمة مع مغيرات التردد والإنفرتر؟
بين الملفات الابتدائية والثانوية في أي محول عادي توجد سعة سعوية طفيلية ($C_{ps}$). وتعبر النبضات الكهربائية العابرة والترددات العالية المشوشة المنبعثة من مغيرات السرعة (VFD) عبر هذه السعة لتصل إلى المعالجات الحساسة. تقوم <strong>شاشة فاراداي</strong> في محولات يمين—وهي رقاقة نحاسية ممتدة بين الملفات ومربوطة بالأرض—بامتصاص هذه التشوهات وتفريغها مباشرة نحو الأرض قبل عبورها للملف الثانوي، محققة تخميداً ممتازاً للضوضاء يتجاوز <strong>60 إلى 80 ديسيبل</strong>.
ما هو الفارق الجوهري بين المحول الذاتي (Autotransformer) ومحول العزل؟
يستخدم المحول الذاتي ملفاً نحاسياً واحداً مشتركاً بين الدخل والخرج، وبالتالي يوجد اتصال معدني كهربائي مباشر يمنع أي عزل جلفاني وينقل التوافقيات وصدمات الأرض مباشرة إلى الأحمال. بينما يحتوي محول العزل على ملفين منفصلين تماماً بعزل 3000 فولت، مما يجعله إلزامياً لغرف العمليات بالمستشفيات والماكينات الدقيقة.
جودة الطاقة والسلامة الكهربائية: ما هو محول العزل الكهربائي (Isolation Transformer)؟
هل تعمل على تجهيز غرف العمليات الطبية بنظام IT المعزول، أو لوحات تحكم أتمتة المصانع PLC، أو تغذية مغيرات السرعة VFD بالطاقة النقية التي تتطلب محولات عزل جلفاني جافة معتمدة IEC 61558-2-4 / UL 1561؟ تصنع يمين (YOMIN) محولات سلسلة SG/DG بأعلى معايير الجودة.
