Gestión inteligente de la energía en el hogar: medidor, TC y cuadro eléctrico

Un sistema de gestión inteligente de la energía doméstica son tres capas apiladas: una capa de medida que registra corriente y tensión, una capa de cálculo que convierte esos registros en kWh, demanda y coste tarifario, y una capa de actuación que conmuta cargas o avisa al ocupante. Casi todos los productos del mercado se venden por la tercera capa: la aplicación, el panel, las automatizaciones. Pero la capa que decide si el sistema sirve para algo es justamente la que nadie fotografía: la de medida. Si el medidor y el transformador de corriente están mal elegidos, el panel más elegante del mundo mostrará datos falsos con total seguridad.

Esta guía está escrita para quien tiene que especificar esa capa de medida: instaladores que presupuestan una reforma, fabricantes que desarrollan un monitor para un programa de una comercializadora, y empresas de servicios energéticos que tendrán que defender las cifras dieciocho meses después.

Las tres capas, y cuál decide el resultado

La capa de medida responde a dos preguntas: cuánta corriente circula y a qué tensión. Todo lo que viene después es aritmética sobre esas dos magnitudes y un reloj. Por eso la especificación del sensor, y no la lista de funciones de la aplicación, es la única parte del sistema que ninguna actualización de software podrá corregir.

Una buena prueba para juzgar cualquier arquitectura es preguntar qué ocurre al arrancar una carga grande. Un compresor de bomba de calor, un cargador de vehículo o una placa de inducción producen un escalón que dura segundos. Si la capa de medida lo integra en una media de un minuto, el sistema mostrará una curva suave que nunca existió y además valorará mal la carga en cualquier tarifa horaria, porque los límites del intervalo ya no coinciden con los sucesos reales.

Por qué la medida es el cuello de botella

Tres números separan un monitor realmente útil de un aparato que solo produce un gráfico.

• Frecuencia de muestreo interna. Un equipo que muestrea la forma de onda miles de veces por segundo calcula directamente el valor eficaz real y la potencia activa. Uno que muestrea una vez por segundo solo puede estimar. Uno que transmite una vez por minuto no mide los picos: los suaviza.

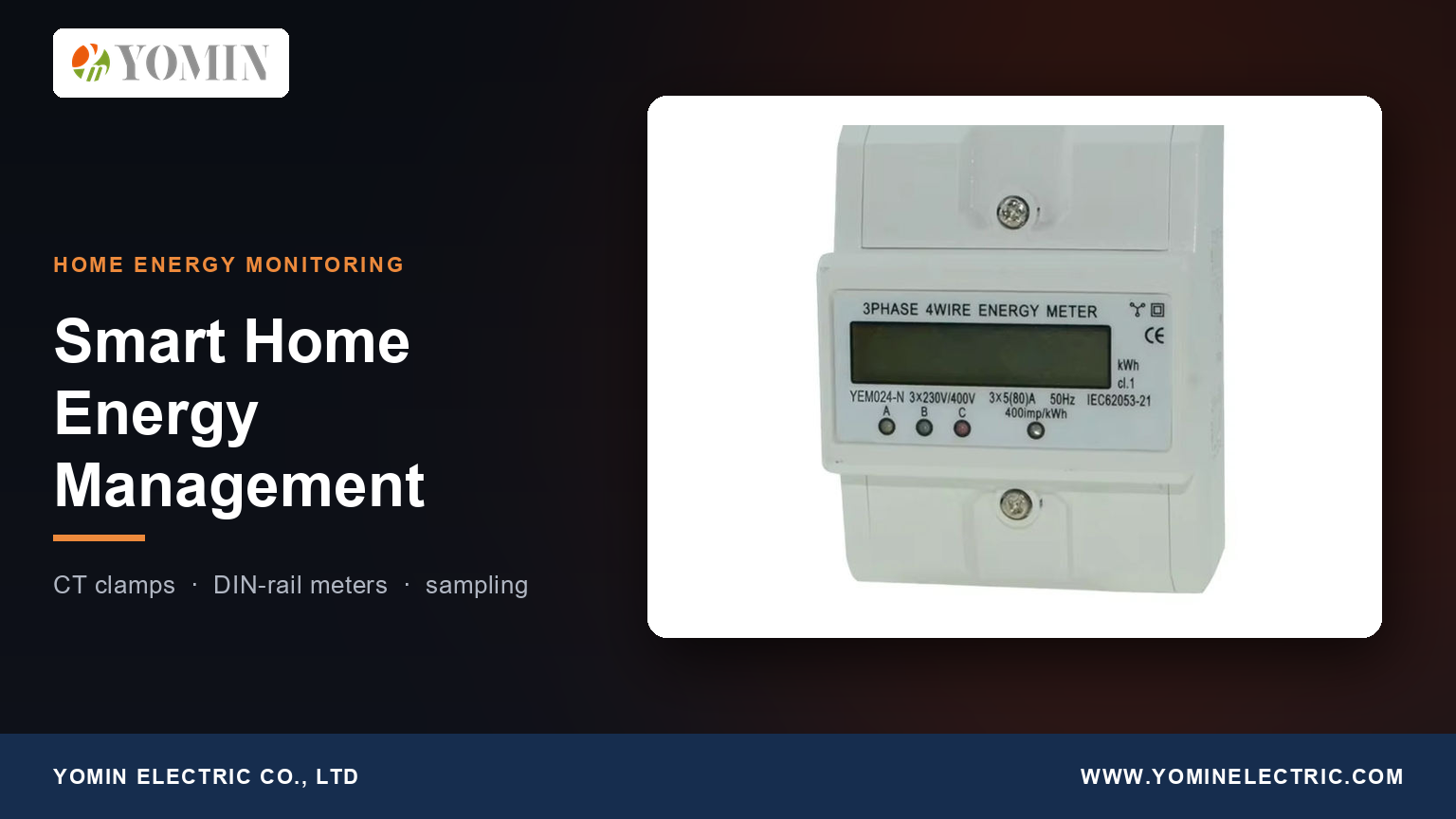

• Constante de impulsos. Muchos medidores exponen el consumo como salida de impulsos en lugar de un registro digital. La constante figura en la placa: el YEM024-N lleva 400 imp/kWh. Un impulso equivale por tanto a 2,5 Wh, es decir uno cada nueve segundos con 1 kW y uno cada cuarenta y cinco segundos con una carga en espera de 200 W. Contar impulsos es excelente para totales de facturación e inservible para analizar por debajo de diez segundos.
• Clase de precisión. La clase 1,0 significa que el error se mantiene dentro del 1 % de la lectura en el rango de corriente declarado; la clase 0,5 lo reduce a la mitad. Ambas sobran para el análisis doméstico. Ninguna salva un montaje en el que el transformador de corriente se ha programado con la relación equivocada.

Tres formas de medir una vivienda

No hay una arquitectura universalmente correcta. La elección depende de si la vivienda se cablea desde cero, de cuántos circuitos necesitan visibilidad separada y de quién paga la instalación.

La primera opción es la más barata de desplegar y la más pobre analíticamente: un solo canal global no distingue una bomba de calor de un horno. La segunda es la solución de referencia en instalaciones serias: un medidor de carril DIN en cada circuito relevante da datos separados sin cambiar el cuadro. La tercera aporta la mayor granularidad y ata al cliente a un único fabricante de cuadro durante la vida del edificio.

¿Conexión directa o transformadores de corriente?

Lo decide la corriente, no la preferencia. Los medidores de conexión directa tienen un máximo nominal: el YEM024-N está previsto para 3x5(80) A, es decir 80 A por fase. Por encima de eso el medidor se alimenta de transformadores de corriente y solo la corriente secundaria lo atraviesa.

Los transformadores de corriente de núcleo abierto de la gama, como el DP-816 1000/5 A y la unidad de 2000/5 A, son equipos de clase 0,5 previstos para 720 V AC, el techo habitual de la medida en baja tensión. Se abrazan a un conductor existente, de modo que una reforma no exige dejar sin tensión la acometida: la razón principal del éxito de la medida sobre TC en edificios ocupados.

Una advertencia que pilla a los instaladores una y otra vez: la clase de precisión se garantiza a partir de una fracción de la corriente nominal, habitualmente el 5 % o el 20 %. Un transformador de 2000/5 A al que se le pide resolver un consumo base de 40 A trabaja al 2 % de su calibre, justo donde el error relativo es peor. Si la vivienda tiene una acometida grande y un consumo base pequeño, elija la relación más pequeña que siga cubriendo la demanda máxima, no la más grande disponible.

Comunicaciones: WiFi, RS485 y M-Bus

El protocolo determina qué podrá hacer el sistema después, y decidirlo ahora cuesta mucho menos que rehacerlo.

• WiFi: sin cableado, apto para el usuario final y la opción correcta para un medidor único en una vivienda con buena cobertura. El medidor trifásico WiFi de carril DIN de nuestra gama está pensado exactamente para este caso.
• RS485: bus cableado que soporta salas técnicas con ruido eléctrico y se encadena de medidor en medidor. Nuestro medidor monofásico RS485 de carril DIN admite 80 A como máximo y es la opción pragmática cuando el concentrador es fijo y el recorrido corto.
• M-Bus: diseñado para edificios con varios medidores, alimentado e interrogado por un bus de dos hilos. El medidor trifásico M-Bus de nuestra gama se suministra con su TC incluido, que es como se construyen la mayoría de las instalaciones domésticas sobre TC.

Sea cual sea la elección, confirme que el medidor expone la demanda máxima y los valores por fase, y no solo un registro de kWh acumulado. Un registro aislado no permite ninguna lógica de reparto de cargas.

Errores de cableado que corrompen los datos en silencio

• TC en el conductor equivocado. Una pinza en el neutro da casi cero con carga equilibrada y valores extraños con carga desequilibrada.
• Orientación invertida. Los TC de núcleo abierto están polarizados. Montados al revés producen potencia negativa en una carga que claramente consume.
• Dos fases dentro de un mismo TC. Las corrientes se cancelan en parte y la lectura no corresponde a ninguna de las dos.
• Relación incoherente. Un transformador de 2000/5 A que se queda programado como 1000/5 A divide por dos todas las cifras que reporta el sistema.
• Neutro omitido en un suministro bifásico. Medir tensión en una sola fase valorará mal cualquier carga de 120 V de la otra.

Ninguno de estos errores genera un aviso. Producen datos plausibles, que es peor.

Lista de comprobación antes de pedir

• Tipo de suministro confirmado: monofásico de dos hilos, bifásico o trifásico tetrapolar.
• Corriente máxima por fase conocida y comparada con el techo de conexión directa antes de elegir TC.
• Clase de precisión declarada para toda la cadena: medidor y transformador juntos, no el medidor solo.
• Frecuencia de muestreo e intervalo de reporte por escrito, con registro de demanda máxima confirmado.
• Protocolo elegido en función del concentrador, incluida la existencia de API local o mapa de registros publicado.
• Espacio en el cuadro medido: un medidor de carril DIN necesita ancho modular y hueco para el cableado de los TC.
• Relación de los TC anotada en la puesta en marcha, para que el siguiente técnico pueda verificarla.

Preguntas frecuentes

¿Puedo usar pinzas TC en lugar de un medidor completo?

Sí, y en una reforma suele ser la única opción práctica. Un TC de núcleo abierto con un medidor preparado para TC entrega los mismos datos de kWh y de demanda máxima que un medidor de conexión directa, sin cortar el suministro. El precio a pagar es que la precisión depende de la clase del TC y de que la relación esté bien programada en el medidor.

¿Por qué mi monitor de energía pierde los picos cortos?

Porque el intervalo de registro es más largo que el suceso. Un equipo que consulta una vez por minuto no ve un compresor que funciona noventa segundos, y una salida de impulsos de 400 imp/kWh entrega un impulso cada nueve segundos con 1 kW de carga. Busque un equipo que muestree internamente a escala de segundo y registre la demanda máxima, no solo una media.

¿Necesito un medidor trifásico para una vivienda monofásica?

No, pero hay que saberlo antes de pedirlo. Un medidor trifásico tetrapolar como el YEM024-N está previsto para 3x230/400 V y no dará lecturas válidas en un suministro monofásico. Compruebe primero la acometida y el número de conductores de fase.
