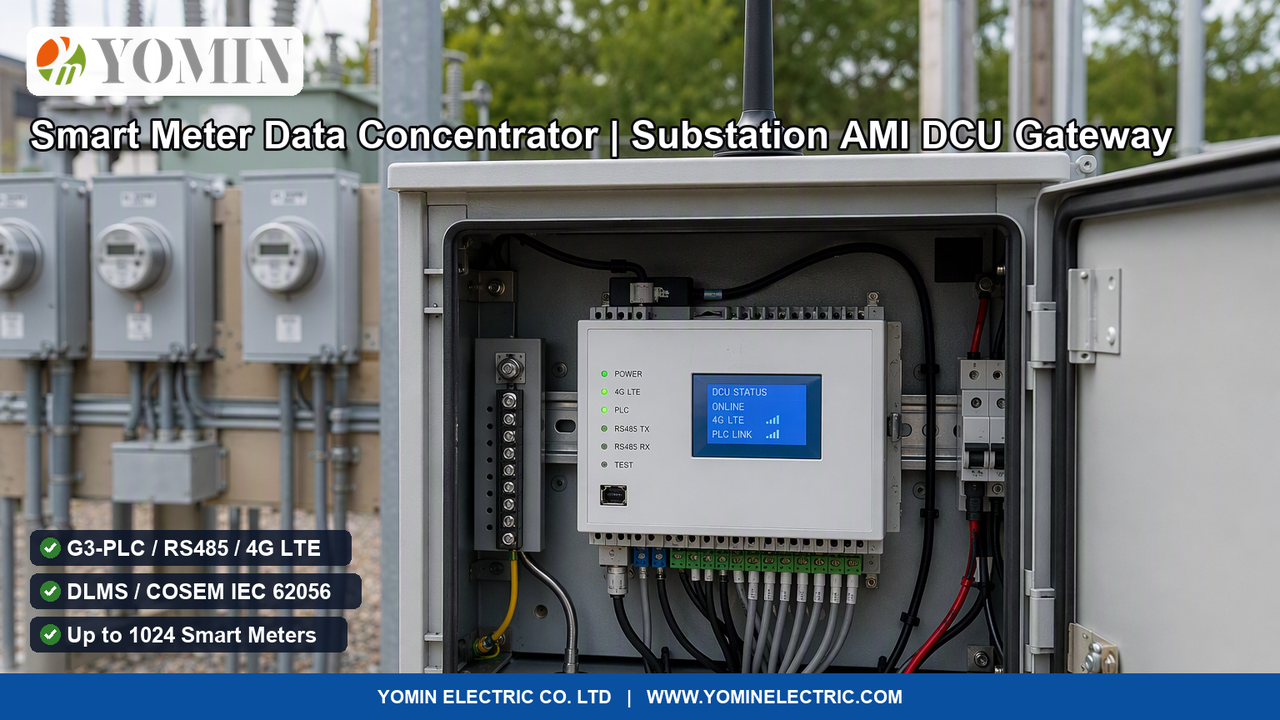

Infraestructura de Medición Inteligente y AMI: ¿Qué es una Unidad Concentradora de Datos (DCU)?
El Centro Neurálgico de Comunicaciones en las Redes Eléctricas Inteligentes
Las empresas distribuidoras de electricidad en América Latina, Asia Central, Europa y Oriente Medio están reemplazando masivamente los medidores electromagnéticos tradicionales por redes inteligentes de telemedición. Sin embargo, la gestión de millones de puntos de medida introduce un inmenso desafío: ¿cómo recolectar curvas de carga horarias, balance de energía por transformador y alarmas de fraude de forma confiable y económica?
Instalar tarjetas SIM celulares individuales en cada medidor residencial no es viable financieramente. La solución de ingeniería estándar es la Unidad Concentradora de Datos (DCU)—un equipo industrial robusto que administra la red local de medidores y consolida la información para enviarla a los servidores centrales.
Arquitectura de Red AMI: El Rol Clave de la DCU
En una infraestructura de medición avanzada (AMI), los sistemas se estructuran en tres niveles:
- Red de Área Hogar (HAN): Conecta el medidor con monitores para el usuario o sistemas de gestión energética domiciliaria.
- Red de Área Vecinal (NAN - Downstream): La red de recolección local administrada por la DCU. Agrupa entre 100 y 1.024 medidores en torno al transformador mediante PLC G3, bus RS485 o radioenlace LoRaWAN.
- Red de Área Amplia (WAN - Upstream): El enlace de retorno hacia la nube. La DCU cifra los paquetes de datos y los envía por 4G LTE o Ethernet directamente al sistema HES/MDMS de la distribuidora eléctrica.
Especificaciones Técnicas
| Parámetro Técnico | Valor de Ingeniería y Rendimiento |
|---|---|
| Arquitectura de Procesamiento y Sistema Operativo | Núcleo industrial ARM Cortex-A7/A9 de 32 bits (800MHz) con sistema operativo Linux embebido y cifrado criptográfico |
| Capacidad de Gestión de Medidores | Gestiona hasta 1.024 medidores inteligentes monofásicos o 256 medidores comerciales trifásicos por nodo de transformador |
| Red de Área Local de Medición (NAN - Downstream) | PLC G3 (Comunicación por Línea Eléctrica OFDM), PRIME, RS485 (doble canal aislado 1200–115200 bps) y radio mallada Sub-1GHz / LoRaWAN |
| Red de Área Amplia de Retransmisión (WAN - Upstream) | 4G LTE (Cat 4 / Cat 1 con conmutación automática a 2G/3G), puerto Ethernet RJ45 10/100 Mbps, doble ranura para tarjeta SIM |
| Protocolos Estándar Compatibles | DLMS/COSEM (IEC 62056-5-3/6-1/6-2), IEC 60870-5-104, Modbus RTU/TCP, MQTT y transmisión segura cifrada TLS 1.3 hacia HES/MDMS |
| Capacidad de Almacenamiento y Registro | 512MB RAM DDR3, 8GB Flash eMMC; almacena hasta 180 días de curvas de carga horarias y registros de fraude; retención no volátil ≥ 10 años |
| Fuente de Alimentación y Respaldo por Falla | Rango amplio 3x220V/380V AC ±20%; supercondensador integrado que provee ≥ 5 minutos para emitir alarma de corte de energía |
| Protección Mecánica y Ambiental | Gabinete hermético de policarbonato IP54/IP65 resistente a radiación UV; temperatura −40°C a +70°C; inmunidad al impulso 6kV (IEC 61000-4-5) |
Preguntas Frecuentes
¿Qué es una Unidad Concentradora de Datos (DCU) y qué función cumple en la medición avanzada (AMI)?
Una Unidad Concentradora de Datos (DCU - Data Concentrator Unit) es una pasarela informática industrial instalada en transformadores de distribución o cuartos de medidores en edificios. Actúa como el puente de enlace fundamental entre los medidores inteligentes de los usuarios y el sistema central de la empresa eléctrica (HES/MDMS). En una red AMI o de telemedición automática, miles de medidores registran consumos, voltajes, perfiles de carga y alarmas de manipulación. Dotar a cada medidor de un módem celular individual resultaría prohibitivo en costos operativos y saturaría las redes móviles. La DCU soluciona este cuello de botella administrando la red local de medidores a través de tecnologías sin costo recurrente de comunicación, como la Comunicación por Línea de Potencia (PLC) o bus RS485. La DCU recopila, valida y comprime las lecturas, enviándolas en un paquete único y seguro por 4G o fibra.
¿Cómo funciona la Comunicación por Línea Eléctrica (PLC) para transmitir datos sin cables adicionales?
La tecnología PLC (especialmente protocolos OFDM avanzados como G3-PLC o PRIME) modula señales digitales de alta frecuencia directamente sobre los conductores de distribución de energía de 50Hz o 60Hz existentes. Dado que cada medidor ya está físicamente conectado a la red eléctrica del transformador, el cable de potencia funciona como canal de datos. La DCU inyecta los paquetes de datos a través de un acoplador capacitivo en las barras del transformador. Los medidores conectados reciben las tramas y responden con sus indexaciones. El protocolo G3-PLC implementa enrutamiento mallado dinámico: si un medidor lejano sufre atenuación, los medidores intermedios actúan como repetidores automáticos.
¿Cuál es la diferencia entre la telemedición básica (AMR) y la infraestructura avanzada (AMI)?
La diferencia radica en la bidireccionalidad de las comunicaciones y el control remoto en tiempo real: <ul><li><strong>AMR (Automated Meter Reading):</strong> Sistema unidireccional donde los medidores transmiten lecturas acumuladas a un receptor móvil (drive-by) o concentrador simple exclusivamente para facturación mensual. No permite enviar comandos remotos de corte o cambio de tarifas.</li><li><strong>AMI (Advanced Metering Infrastructure):</strong> Red bidireccional inteligente de ciclo completo gestionada por concentradores DCU. Permite aplicar tarifas horarias dinámicas, actualizar firmware de manera remota, detectar cortes de suministro en tiempo real (alertas "Last Gasp"), recargar crédito en medidores prepagos STS y desconectar/reconectar el suministro eléctrico a distancia.</li></ul>
