محطات التحويل وقضبان التوزيع: ما هو عازل حامل محطة التحويل (Station Post Insulator)؟
الدعامة الميكانيكية الصلبة لقضبان التوزيع ومهمات محطات التحويل للجهد العالي
في قلب كل محطة تحويل وتوزيع كهربائية للجهد العالي تعمل بجهد 11kV و 33kV و 66kV و 110kV، تمثل قضبان التوزيع (الباص بار) الشرايين الرئيسية لتدفق الطاقة الكهربائية.
تنقل هذه الأنابيب الألومنيومية الضخمة تيارات مستمرة تبلغ آلاف الأمبيرات بين محولات القدرة وقواطع الدورة وخطوط النقل الخارجة. وفي ظروف التشغيل العادية، يجب أن تظل مثبتة بصلابة تامة على ارتفاع أمتار فوق سطح الأرض للحفاظ على مسافات الأمان الكهربائية.
ولكن عند حدوث عطل قصر كهربائي عنيف داخل المحطة (يصل إلى 40,000 أمبير)، تنشأ قوى تنافر كهرومغناطيسية هائلة بين قضبان الأطوار المتجاورة. وتسلط هذه الصدمات الميكانيكية اللحظية عزوم انحناء كابولية عنيفة على العوازل الحاملة للقضبان.

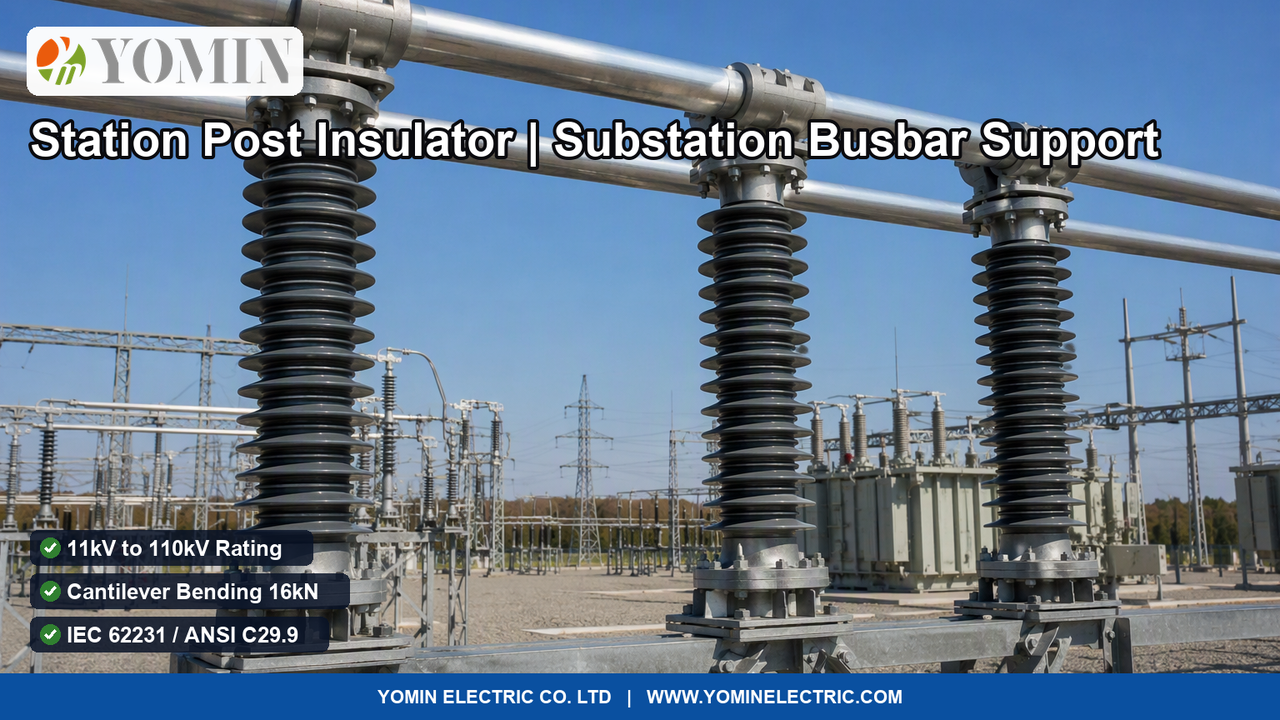

يقدم عازل حامل محطة التحويل البوليمري المركب (سلسلة FZSW) الأساس الهيكلي الصلب الذي لا يتزعزع: عمود عزل فائق المتانة صُمم خصيصاً لمقاومة أعتى قوى الانحناء، والضغط المحوري، والالتواء الدوراني تحت أشد ظروف القصر الكهربائي والزلازل.
المكونات الهندسية وميزات الأداء الفائق لسلسلة عوازل FZSW
- قضيب مصمت سميك القطر من ألياف الزجاج ECR: تصنيع دقيق بالبثق الحراري يوفر مقاومة انضغاط محوري تصل إلى 250 كيلو نيوتن ومقاومة انحناء تصل إلى 16 كيلو نيوتن دون أي إجهاد ميكانيكي.
- غلاف ومظلات من مطاط السيليكون HTV الطارد للماء: خاصية طرد مياه دائمة تمنع تكوّن طبقات موصلة تحت الأمطار أو في البيئات الساحلية والصحراوية دون الحاجة لغسيل العوازل.
- فلنجات معدنية مستوية مطابقة لمعايير PCD: فلنجات علوية وسفلية من الحديد المرن المجلفن بالغمس الساخن بـ 4 أو 8 ثقوب للتثبيت المباشر بالمسامير في الهياكل ومشابك القضبان.
- كبس هيدروليكي شعاعي مراقب بالانبعاث الصوتي: يضمن تثبيتاً ميكانيكياً خارقاً بين الفلنجات المعدنية والقضيب الزجاجي دون إحداث أي شروخ مجهرية بالداخل.
- تصميم معزز لمقاومة الالتواء الدوراني: يقاوم عزوم التواء دورانية تتجاوز 3.5 كيلو نيوتن·متر، وهو أمر حاسم لتشغيل سكاكين الفصل الدوارة بمحركات.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| فئة جهد التشغيل الاسمي للشبكة والمحطة | مصمم لمحطات التحويل وساحات القواطع الخارجية للجهد العالي: 11kV و 24kV و 33kV و 66kV و 110kV AC (تردد 50/60 هرتز) |
| حمل الانهيار الاسمي للانحناء الكابولي (SCL) | مقاومة ميكانيكية فائقة لعزوم الانحناء: 4 kN و 8 kN و 10 kN و 12.5 kN و 16 kN طبقاً للمواصفة IEC 62231 |
| قدرة الصمود الاسمية لقوى الضغط المحوري | مقاومة انضغاط محوري خارقة: 80 kN و 120 kN و 160 kN وحتى 250 kN (لحمل أثقل قضبان التوزيع والمفاتيح العازلة) |
| عزم الانهيار المقنن لمقاومة قوى الالتواء | مقاومة عالية للالتواء الدوراني: 1.0 kN·m و 2.0 kN·m وحتى 3.5 kN·m (لتشغيل سكاكين الفصل الدوارة بمحركات) |
| مادة تصنيع القضيب المركزي الحامل | قضيب مصمت سميك القطر من ألياف الزجاج الإيبوكسية فئة ECR الخالية من البورون (خالٍ تماماً من الفجوات ومقاوم للأحماض) |
| غلاف الحماية الخارجي ومظلات العزل | غلاف ومظلات مصبوبة بالحقن من مطاط السيليكون المعالج حرارياً HTV عالي الطرد للماء (فئة طرد الماء HC1/HC2) |
| مواصفات الفلنجات المعدنية العلوية والسفلية | فلنجات من الحديد المرن المجلفن بالغمس الساخن (ASTM A153) بفتحات مسامير دائرية معيارية بـ 4 أو 8 ثقوب (PCD) |
| مسافة التسرب السطحي وصمود نبضات الصواعق | مسافة تسرب مخصصة للتلوث الشديد ≥ 31 مم/كيلوفولت؛ صمود نبضات الصواعق العازل (BIL) حتى 550 kV |
الأسئلة الشائعة
ما هو عازل حامل محطة التحويل (Station Post Insulator) وما هي وظيفته الأساسية؟
عازل حامل محطة التحويل—والمعروف هندسياً باسم عازل الستيشن بوست، أو عازل حامل قضبان التوزيع، أو عمود العزل الثابت للمحطات—هو عمود عزل صلب فائق المتانة الميكانيكية صُمم لتوفير العزل الكهربائي التام والدعم الميكانيكي الصلب لقضبان التوزيع الأنبوبية والمعدات الكهربائية داخل محطات التحويل الهوائية الخارجية (AIS). وفي محطات الجهد العالي من 11kV إلى 110kV : <ul><li><strong>1. دعم قضبان التوزيع (Busbars):</strong> يثبت فوق هياكل فولاذية لحمل أنابيب الألمنيوم الثقيلة التي تربط المحولات بالقواطع.</li><li><strong>2. قواعد سكاكين الفصل (Disconnectors):</strong> يعمل كقاعدة عزل ثابتة أو كعمود دوران عازل لنقل الحركة الدورانية لسكاكين الفصل.</li><li><strong>3. حوامل المعدات:</strong> يحمل ويعزل مانعات الصواعق، ومصائد الموجات، وبنوك المكثفات، ونهايات الكابلات الأرضية.</li></ul>
ما هو الفرق الجوهري بين عازل محطة التحويل (Station Post) وعازل الخط الهوائي (Line Post)؟
يختلف العازلان جذرياً في أطراف التثبيت ونمط الإجهادات الميكانيكية: <ul><li><strong>عازل حامل المحطة (Station Post):</strong> ينتهي بـ <strong>فلنجات معدنية مستوية في كلا الطرفين</strong> (دائرة ثقوب مسامير PCD في الأعلى والأسفل). ويتحمل قوى ميكانيكية مركبة: <strong>قوى ضغط محورية هائلة (حتى 250kN)</strong> من وزن القضبان، وقوى انحناء أثناء القصر، و <strong>قوى التواء دورانية (حتى 3.5 kN·m)</strong> ناتجة عن حركة سكاكين الفصل (IEC 62231 / ANSI C29.9).</li><li><strong>عازل الخط الهوائي (Line Post):</strong> ينتهي بقاعدة منحنية للعمود من الأسفل ومشبك موصل من الأعلى؛ ويعمل في الانحناء فقط (IEC 61952).</li></ul>
لماذا تتفوق عوازل المحطات البوليمرية على عوازل البورسلين القديمة في البيئات الزلزالية والصحراوية؟
يعتبر البورسلين مادة هشة تنكسر عند الزلازل وتتطلب غسيلاً دورياً بالمياه. توفر عوازل يمين FZSW مزايا خارقة: <ul><li><strong>المقاومة الزلزالية:</strong> يمتص قضيب الألياف الزجاجية المرن الهزات الأرضية العنيفة دون أي كسر.</li><li><strong>إلغاء الغسيل الدوري:</strong> يطرد مطاط السيليكون HTV المياه ويمنع تكون مسارات مائية موصلة في الضباب الملحي والأتربة.</li><li><strong>أمان الموقع:</strong> في حال حدوث شرر كهربي، لا تتشظى العوازل المركبة لقطع حادة متطايرة، مما يحمي الفنيين والمحولات المجاورة.</li></ul>
محطات التحويل وقضبان التوزيع: ما هو عازل حامل محطة التحويل (Station Post Insulator)؟
هل تعمل على تصميم محطات التحويل الكهربائية للجهد العالي، أو توسعة ساحات قضبان التوزيع، أو تحتاج لعوازل حوامل محطات مركبة معتمدة IEC 62231 / ANSI C29.9 (جهد 11kV إلى 110kV، وضغط حتى 250kN)؟ تصنع يمين (YOMIN) عوازل FZSW بأعلى درجات الصلابة والمتانة.
