حماية محطات التوزيع الكهربائي متوسطة الجهد: ما هو قاطع الدائرة المفرغ من الهواء (VCB)؟
صمام الأمان الأساسي لشبكات التوزيع الكهربائية متوسطة الجهد
تشكل محطات التحويل الفرعية والشبكات الصناعية العاملة على مستويات الجهد المتوسط—من 3,300 إلى 36,000 فولت—حلقة الوصل الحيوية لنقل وتوزيع القدرات الكهربائية الهائلة من خطوط النقل العالي إلى المجمعات الصناعية والمدن.
فعند حدوث انهيار في العزل أو قصر كهربائي مباشر على كابل مغذٍ بجهد 11 أو 33 كيلو فولت، يمكن لتيار القصر أن يقفز إلى 25,000 أو 31,500 أمبير. وتحت هذه الجهود العالية، يتحول القوس الكهربائي في الهواء الطلق إلى كرة لهب بلازمية تنفجر مسببة تدمير خلايا التوزيع بالكامل في أقل من 50 جزءاً من الألف من الثانية ما لم يتم فصلها فوراً.
يمثل قاطع الدائرة المفرغ من الهواء (VCB) ذروة تكنولوجيا الفصل والحماية في شبكات الجهد المتوسط، حيث يستثمر الخصائص العازلة الفائقة للفراغ المطلق لإخماد أقواس القصر الكهربائي بأمان وموثوقية متناهية.
فيزياء إخماد القوس الكهربائي داخل غرفة التفريغ السيراميكية
يكمن الابتكار الهندسي لقواطع VCB في غرفة التفريغ السيراميكية محكمة الإغلاق الخالية تماماً من الزيوت والغازات الكيميائية الضارة:
- القوس المنتشر بالبخار المعدني: عند تيارات الحمل العادية، يحترق القوس في حالة انتشار رقيقة عبر نقاط كاثودية متعددة. وتطلق سبيكة النحاس والكروم (CuCr) المتخصصة كمية ضئيلة جداً من البخار المعدني الذي يتشتت فوراً داخل الفراغ.
- تقنية المجال المغناطيسي المحوري (AMF): عند تيارات القصر العنيفة (مثل 31.5kA)، تميل الأقواس للتجمع في بؤرة ساخنة قد تصهر المعدن. تولد نقاط تلامس يمين (YOMIN) مجالاً مغناطيسياً محورياً موازياً للقوس يجبره على البقاء في حالة انتشار والدوران السريع، مما يمنع التآكل الموضعي ويحافظ على انخفاض حرارة التلامس.
- الاستعادة العازلة فائقة السرعة: لعدم وجود جزيئات غاز متأينة، يتكثف البخار المعدني على الدروع الداخلية في أجزاء من الميكروثانية بمجرد مرور التيار بنقطة الصفر، لتبلغ سرعة استعادة القوة العازلة عشرات الكيلوفولت في الميكروثانية الواحدة، مما يحبط أي محاولة لعودة اشتعال القوس.
جدول مقارنة تكنولوجي: القواطع الهوائية مقابل القواطع الزيتية مقابل قواطع SF6 مقابل قواطع التفريغ (VCB)
| المعيار التكنولوجي | قاطع الهواء المضغوط | القاطع الزيتي (OCB) | قاطع غاز سداسي فلوريد الكبريت (SF6) | قاطع التفريغ من الهواء (VCB) |
|---|---|---|---|---|
| وسط إخماد القوس | هواء مضغوط عالي الضغط. | زيت معدني عازل. | غاز سداسي فلوريد الكبريت (SF6). | فراغ فائق الدقة (≤ 10−5 باسكال). |
| الأثر البيئي والمناخي | عديم الأثر المناخي. | خطر تلوث التربة وقابلية الاشتعال. | غاز دفيء فائق الخطورة (23,500 ضعف CO2). | 100% صديق للبيئة وخالٍ تماماً من الغازات. |
| مخاطر الحريق والانفجار | منخفضة. | عالية جداً وخطر انفجار الزيت وارد. | منخفضة (ينتج غازات ثانوية سامة). | منعدمة تماماً ولا يوجد أي خطر حريق. |
| التحمل الميكانيكي | من 2,000 إلى 5,000 دورة. | من 1,000 إلى 3,000 دورة. | من 5,000 إلى 10,000 دورة. | فئة M2: أكثر من 20,000 دورة تشغيل. |
| متطلبات الصيانة الدورية | صيانة دورية معقدة لضاغط الهواء. | تنقية الزيت واختبارات دورية مستمرة. | مراقبة ضغط الغاز وفحص التسريبات. | منعدمة الصيانة تماماً ومغلق مدى الحياة. |
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| الجهد الاسمي ومستويات العزل | الجهد المقنن 12kV و 24kV و 36kV؛ جهد تحمل تردد الشبكة 42kV/54kV/95kV؛ جهد صدمة الصاعقة (BIL) 75kV/125kV/170kV |
| التيار الاسمي المستمر (Ir) | سعات 630A و 1250A و 1600A و 2000A و 2500A و 3150A مع تبريد بالحمل الحراري الطبيعي أو القسري |
| سعة كسر تيار القصر الاسمي (Isc) | 20 kA و 25 kA و 31.5 kA (مختبر حتى 40 kA عند 12kV)؛ زمن تحمل تيار القصر المقنن 4 ثوانٍ |
| وسط إخماد القوس ومستوى التفريغ | غرفة تفريغ سيراميكية محكمة الإغلاق تحت ضغط تفريغ فائق الدقة يقل عن ≤ 10−5 باسكال (10−7 ملي بار) |
| مادة وهندسة نقاط التلامس | سبيكة نحاس-كروم متكلسة (CuCr) بتصميم مجال مغناطيسي محوري (AMF) للحفاظ على القوس في حالة انتشار ومنع تآكل المعادن |
| آلية التشغيل وتخزين طاقة الياي | آلية تشغيل متكاملة بنظام تخزين الطاقة في يايات نابضة (شحن يدوي بالذراع أو بمحرك كهربائي 220V AC/DC) مع فصل حر |
| التحمل الميكانيكي والكهربائي | فئة M2 للتحمل الميكانيكي العالي (≥ 20,000 دورة تشغيل)؛ فئة E2 للتحمل الكهربائي (274 عملية قطع لتيار قصر كامل) |
| المعايير الدولية المعتمدة | IEC 62271-100 (المفاتيح وأجهزة التحكم عالية الجهد - قواطع التيار المتردد)، شهادة CE ومختبر وفقاً لمعايير KEMA الدولية |
الأسئلة الشائعة
ما هو قاطع الدائرة المفرغ من الهواء (VCB) وكيف ينطفئ القوس الكهربائي في الفراغ المطلق؟
قاطع الدائرة المفرغ من الهواء (Vacuum Circuit Breaker - VCB) هو جهاز فصل وحماية كهربائي متوسط الجهد (يعمل عادة بين 3.3 و 36 كيلو فولت) يستخدم الفراغ الفائق كوسط عازل لإطفاء الأقواس الكهربائية. على عكس القواطع التقليدية التي تستخدم الهواء المضغوط أو الزيت لتبريد القوس، توضع نقاط التلامس في قاطع VCB داخل **غرفة سيراميكية مفرغة من الهواء** تماماً تحت ضغط يقل عن $10^{-5}\,\text{Pa}$. عند تباعد نقاط التلامس أثناء العطل، لا ينشأ القوس عن تأين جزيئات الغاز (لعدم وجود أي جزيئات)، بل ينشأ عن تبخر كمية ضئيلة جداً من معدن نقاط التلامس. وبمجرد مرور موجة التيار المتردد بنقطة الصفر الطبيعية، يتكثف البخار المعدني على الدروع المعدنية الداخلية في أجزاء من الميكروثانية، مما يعيد القوة العازلة للفراغ فوراً ويمنع إعادة اشتعال القوس نهائياً.
لماذا تحل قواطع التفريغ (VCB) محل قواطع غاز سداسي فلوريد الكبريت (SF6) في محطات الجهد المتوسط؟
أصبحت قواطع التفريغ المعيار العالمي الأول في شبكات الجهد المتوسط من 12 إلى 36 كيلو فولت لثلاثة أسباب رئيسية: 1. **الحفاظ على البيئة والمناخ:** يُعد غاز سداسي فلوريد الكبريت (SF6) أخطر غاز دفيء معروف علمياً، إذ تفوق قدرته على إحداث الاحتباس الحراري غاز ثاني أكسيد الكربون بـ 23,500 مرة، ويمتد بقاؤه في الغلاف الجوي لـ 3,200 عام. تفرض القوانين الدولية حظر استخدامه. وتعد قواطع التفريغ خالية 100% من غاز SF6. 2. **انعدام الصيانة والعمر المديد:** غرف التفريغ محكمة الغلق مدى الحياة، ولا تحتاج لأي إعادة تعبئة غاز أو تكرير زيت، وتوفر أكثر من 20,000 دورة تشغيل ميكانيكية. 3. **السلامة المطلقة من الحرائق:** لا تسبب أي خطر انفجار أو اشتعال، ولا تنتج أي غازات كيميائية سامة عند قطع تيارات القصر.
ما الفرق بين قاطع التفريغ الثابت وقاطع التفريغ القابل للسحب على عربة داخل خلايا المحطة؟

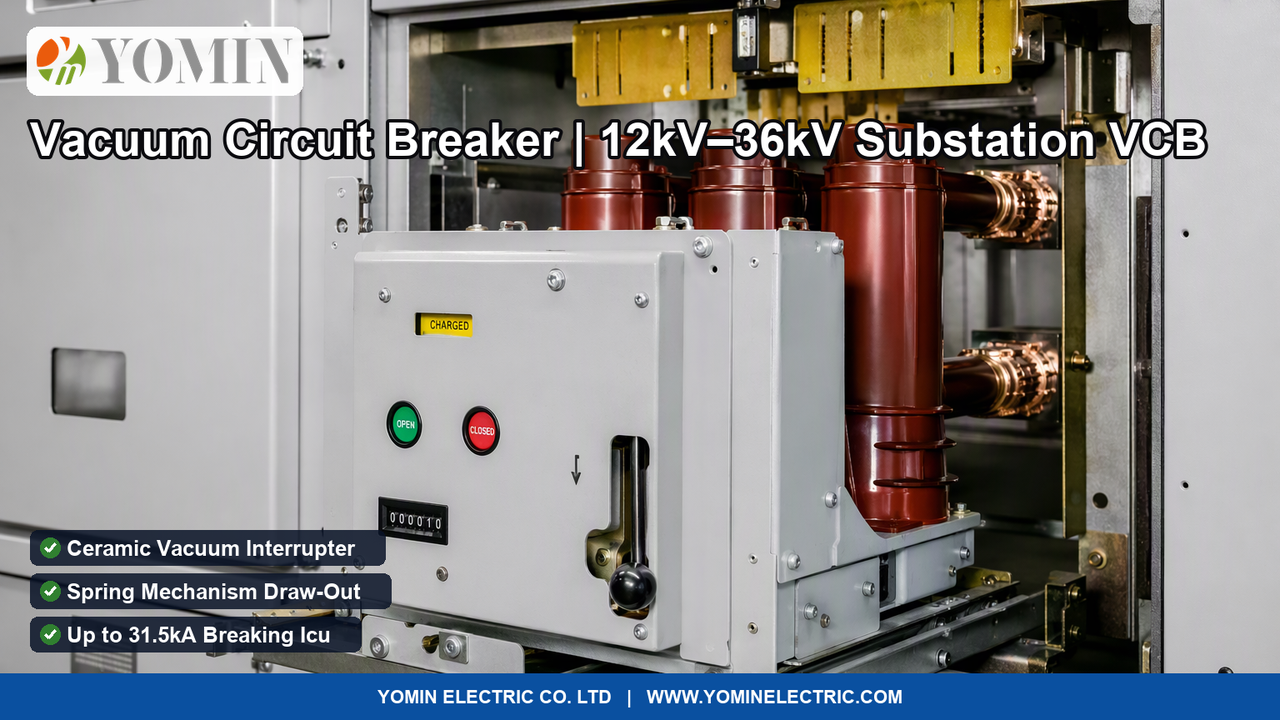

يخدم كلا التصميمين متطلبات تشغيلية محددة في محطات التحويل: <ul><li><strong>النوع الثابت (Fixed Type):</strong> يُثبت بمسامير مباشرة في هيكل الخلية مع توصيل ثابت للكابلات أو القضبان. يتميز بصغر الحجم والتكلفة الاقتصادية، ويستخدم في وحدات الربط الحلقي (RMU) المدمجة والمحطات الجاهزة.</li><li><strong>النوع القابل للسحب (Draw-Out Truck Type):</strong> مركب على عربة فولاذية متحركة بعجلات مع نقاط تلامس خلفية من نوع الزهرة (Tulip). باستخدام ذراع تدوير ميكانيكي، ينتقل القاطع بين أوضاع "في الخدمة" و"فحص/مفصول" و"مستخرج بالكامل" والباب مغلق تماماً. تغلق ستائر معدنية واقية تلقائياً على قضبان التوزيع الحية عند سحب القاطع، مما يوفر أقصى درجات الأمان لفرق الصيانة في المحطات الرئيسية.</li></ul>
حماية محطات التوزيع الكهربائي متوسطة الجهد: ما هو قاطع الدائرة المفرغ من الهواء (VCB)؟
هل تخطط لبناء محطات تحويل كهربائية متوسطة الجهد بقدرات 11kV أو 24kV أو 33kV، أو خلايا توزيع صناعية ومحطات ربط طاقة متجددة تتطلب قواطع تفريغ معتمدة؟ تصنع يمين (YOMIN) قواطع VCB مختبرة في مختبرات KEMA ومطابقة لمعيار IEC 62271-100 الدولي.
