Montage des Tableaux Électriques : Qu'est-ce qu'un Isolateur Support de Barres (Standoff) ?
L'Armature Mécanique et le Bouclier Diélectrique des Jeux de Barres de Forte Puissance
Au cœur des tableaux généraux basse tension (TGBT), des tableaux de distribution principale d'usines et des centres de contrôle de moteurs, de massives barres de cuivre et d'aluminium transportent des milliers d'ampères sous des tensions de 400V, 690V et 1000V AC.
Pour assurer la sécurité des installations, ces barres conductrices doivent être solidement suspendues à l'intérieur de l'enveloppe métallique tout en respectant scrupuleusement les distances d'isolement dans l'air requises par les normes électriques.
Cependant, lors d'un court-circuit accidentel sur le réseau aval, le courant atteint des pointes fulgurantes de 25 kA, 50 kA ou 65 kA crête en quelques millisecondes. Les forces électrodynamiques d'interaction magnétique qui en résultent engendrent des contraintes de répulsion et d'attraction brutales de plusieurs milliers de kilogrammes qui tentent d'arracher les barres de leurs fixations.

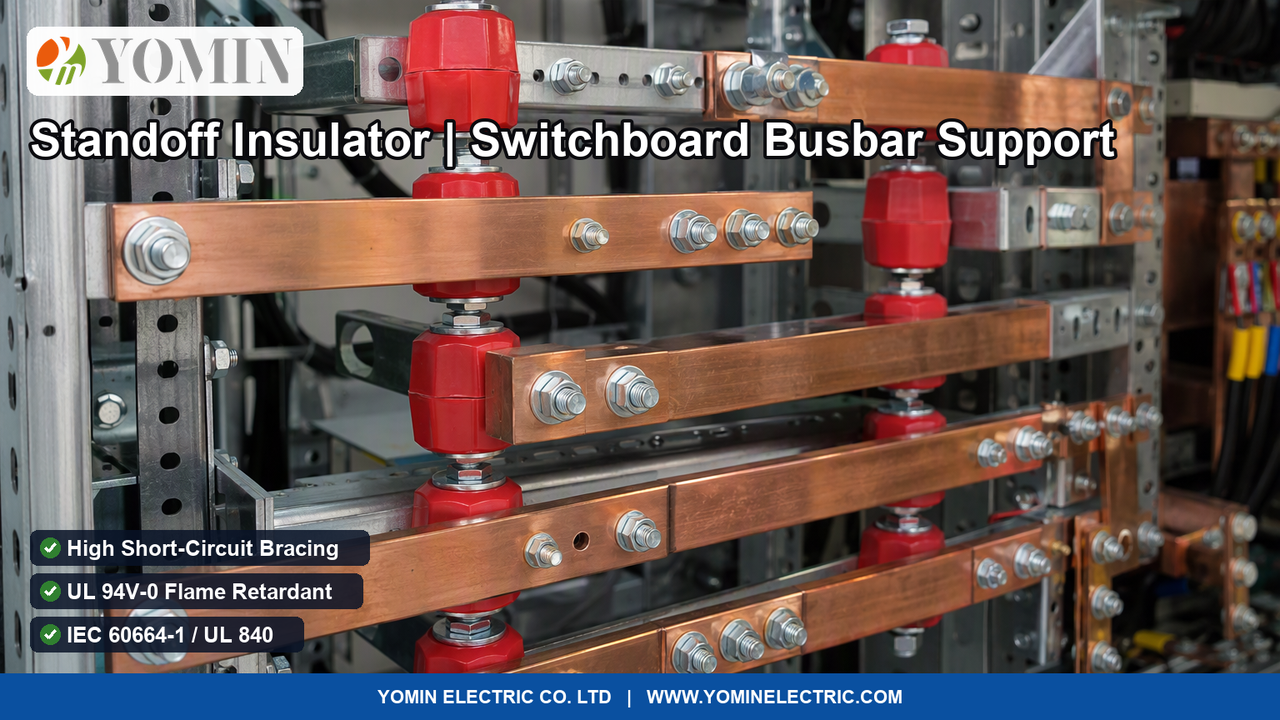

L'Isolateur Support de Barres en Résine DMC (Séries SM / EL / CT) constitue la structure d'ancrage indispensable : un pilier composite thermodurcissable d'une robustesse extrême, doté d'inserts métalliques filetés surmoulés, qui maintient les barres face aux chocs violents de court-circuit tout en garantissant un isolement diélectrique sans faille.
Caractéristiques et Avantages Technologiques des Isolateurs Série SM
- Matrice en Polyester Thermodurcissable Renforcée Fibres de Verre (DMC) : Moulage sous haute pression d'une résine chargée de fibres de verre offrant une résistance à la compression supérieure à 100 MPa et une indéformabilité totale à chaud.
- Inserts Métalliques Filetés Surmoulés Hexagonaux (M6 à M16) : Inserts borgnes en laiton ou acier zingué solidement ancrés dans la masse pour résister aux couples de serrage les plus élevés sans aucun risque d'arrachement.
- Résistance Remarquable à la Flexion en Porte-à-Faux (≥ 10 kN à 25 kN) : Profil géométrique cylindrique ou hexagonal optimisé pour absorber l'énergie cinétique des ondes de choc électrodynamiques.
- Ininflammabilité et Auto-Extinguibilité Certifiée UL 94V-0 : Matériau résistant au feu qui s'éteint immédiatement sans dégagement de gouttes brûlantes ni fumées toxiques lors d'un défaut d'arc électrique.
- Tenue Diélectrique et Résistance au Cheminement (CTI ≥ 600V) : Rigide barrière diélectrique prévenant tout amorçage superficiel en atmosphère industrielle humide, poussiéreuse ou polluée.
Spécifications Techniques
| Paramètre Technique | Valeur d'Ingénierie & Performance |
|---|---|
| Matière de l'Enveloppe Isolante et Matrice | Résine polyester insaturée thermodurcissable renforcée de fibres de verre (DMC / BMC - Dough Molding Compound) avec charges minérales |
| Tension Assignée d'Isolement ($U_i$) | Gamme standard basse tension : $1000\, ext{V AC} / 1500\, ext{V DC}$ ; Gamme moyenne tension support : jusqu'à $10\, ext{kV}$ / $12\, ext{kV}$ AC |
| Rigidité Diélectrique et Tenue en Tension | Tenue diélectrique certifiée : $\ge 15\, ext{kV}$ à $25\, ext{kV AC}$ à $50\, ext{Hz}$ pendant $1\, ext{minute}$ ; Indice de résistance au cheminement (CTI $\ge 600\, ext{V}$) |
| Inserts Métalliques Filetés Surmoulés | Inserts borgnes taraudés hexagonaux surmoulés (M6, M8, M10, M12, M16) en laiton haute résistance ou acier allié zingué traité anti-arrachement |
| Résistance Mécanique à la Flexion (Cantilever) | Résistance assignée à la flexion en porte-à-faux : $3,5\, ext{kN}$ à $25\, ext{kN}$ (Encaisse les violents efforts de répulsion lors des courts-circuits) |
| Plage de Température et Classe Thermique | Stabilité thermique continue de fonctionnement : $-40^\circ ext{C}$ à $+140^\circ ext{C}$ (Température de déformation sous charge $> 200^\circ ext{C}$ ; Classe F) |
| Comportement au Feu et Auto-Extinguibilité | Certifié auto-extinguible UL 94V-0 ; Indice d'oxygène $\ge 32\%$ ; Sans halogène, zéro goutte incandescente, faible émission de fumée |
| Conformité aux Normes Internationales | Certifié et conforme aux normes CEI 60664-1 (Coordination de l'isolement), UL 840, CEI 61439-1 (Ensembles d'appareillage BT) et NF C 15-100 |
Foire Aux Questions
Qu'est-ce qu'un Isolateur Support de Barres (Standoff) et pourquoi est-il indispensable ?
Un Isolateur Support de Barres (couramment appelé isolateur colonne, support de barres en résine DMC, ou barillet isolant rouge) est une pièce isolante composite thermodurcissable de forme cylindrique ou hexagonale, munie d'inserts métalliques filetés à chaque extrémité. Dans les tableaux électriques généraux (TGBT), centres de contrôle de moteurs et cellules de transformation : <ul><li><strong>Maintien Mécanique Face aux Courts-Circuits :</strong> Les barres en cuivre transportent de fortes puissances (jusqu'à 4000 A et plus). En cas de court-circuit violent sur le réseau (par exemple 50 kA crête), les forces électrodynamiques de Laplace génèrent des efforts d'attraction et de répulsion instantanés de plusieurs tonnes entre les barres. L'isolateur support bride rigidement les barres sur l'ossature en acier du tableau, empêchant tout arrachement, déformation ou collision destructrice des conducteurs.</li><li><strong>Isolement Diélectrique Galvanique :</strong> Assure les distances d'isolement dans l'air et les lignes de fuite indispensables entre les barres conductrices sous tension ($1000\, ext{V}$) et la masse métallique du tableau reliée à la terre, évitant tout amorçage d'arc électrique.</li></ul>
Pourquoi la résine thermodurcissable DMC est-elle supérieure aux plastiques ordinaires ?
Les thermoplastiques ordinaires (comme le nylon ou l'ABS) ramollissent et fondent dès 100°C et fluent sous la contrainte mécanique. La <strong>résine DMC (Dough Molding Compound)</strong> est un polyester thermodurcissable chargé de fibres de verre coupées : <ul><li><strong>Infusible :</strong> Sa polymérisation tridimensionnelle est irréversible : elle ne fond jamais, même au-delà de 200°C.</li><li><strong>Rigidité Mécanique Exceptionnelle :</strong> Les fibres de verre confèrent une résistance extrême à la flexion ($\ge 10\, ext{kN}$ à $25\, ext{kN}$) et à la compression ($\ge 100\, ext{MPa}$), encaissant les chocs électrodynamiques sans fissuration.</li><li><strong>Sécurité Feu UL 94V-0 :</strong> Matériau auto-extinguible s'éteignant en moins de 10 secondes sans égouttement de matière en fusion.</li></ul>
Comment dimensionner l'espacement entre isolateurs supports de barres ?
Selon la norme CEI 61439-1, la distance maximale admissible entre deux isolateurs consécutifs le long du jeu de barres se calcule en fonction de la valeur de crête du courant de court-circuit présumé ($I_p$), de l'entraxe entre phases et de la résistance à la flexion en porte-à-faux de l'isolateur support. Cela garantit la tenue complète du tableau lors des essais de type en laboratoire.
Montage des Tableaux Électriques : Qu'est-ce qu'un Isolateur Support de Barres (Standoff) ?
Vous concevez des tableaux généraux basse tension (TGBT), des centres de contrôle moteurs (MCC) ou des armoires de distribution industrielle nécessitant des isolateurs supports de barres en DMC certifiés CEI 61439-1 / UL 94V-0 (1kV à 10kV, inserts M6 à M16, tenue flexion jusqu'à 25 kN) ? YOMIN fabrique des supports séries SM et EL de haute précision.
