نقاط اتصال قضبان التوزيع والمحولات: ما هو الغطاء العازل لقضبان التوزيع (Busbar Boot)؟
الدرع العازل مسبق التشكيل لخلايا ومحطات توزيع الكهرباء الحديثة
في خلايا الجهد المتوسط والمنخفض (من 1kV حتى 36kV)، تُنقل الطاقة الكهربائية عبر قضبان نحاسية مستطيلة ضخمة. وعند نقاط التفرع والتغذية، تُربط هذه القضبان بمسامير وصواميل فولاذية عالية الإجهاد.
تعتبر هذه الوصلات المربوطة بمثابة أضعف النقاط في منظومة التوزيع الكهربائي؛ إذ تتسبب الحواف السداسية للمسامير وزوايا القضبان الحادة في تركيز خطوط المجال الكهربائي الساكن، مما يضعف عازلية الهواء المحيط.
وفي اللوحات المدمجة الحديثة ذات المسافات المحصورة، تكفي أدنى نسبة رطوبة أو غبار أو تسلل قارض لإشعال شرارة تفريغ كهربائي هائلة (Flashover) تدمر القواطع بالكامل.

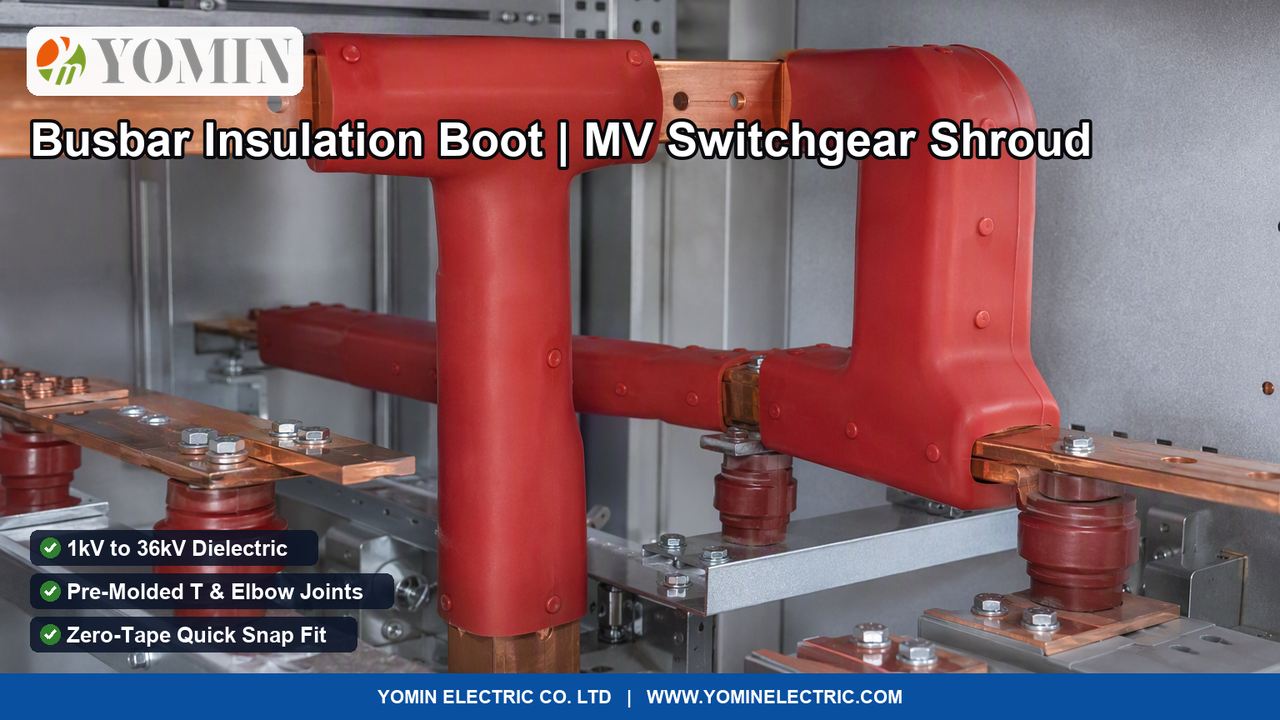

توفر الأغطية العازلة لقضبان التوزيع (سلسلة YM-BS) الحل الهندسي القياسي الحاسم: أغطية مرنة مسبقة الصب ذات عزل فائق تنزلق فوق نقاط الربط بمسامير في ثوانٍ معدودة، مقدمةً عازلية معتمدة مخبرياً حتى 36kV دون الحاجة إلى اللف اليدوي العشوائي بالأشرطة.
المكونات الهندسية وميزات الأمان المتقدمة
- سماكة جدار عازل متجانسة مخبرياً (≥ 25 kV/mm): توفر عزلًا مصمتًا خاليًا من الفقاعات الهوائية يغلف كافة الرؤوس الحادة والمسامير.
- أشكال هندسية معيارية مدروسة: قوالب جاهزة مخصصة لوصلات التفرع على شكل T، والأكواع بزاوية 90 درجة، وعوازل المحولات.
- نظام قفل وتثبيت بمسامير كبس قابلة لإعادة الاستخدام: يتيح فك الغطاء في 10 ثوانٍ لإجراء الكشف الحراري بالأشعة تحت الحمراء ثم إعادة إغلاقه بإحكام.
- بوليمر مطفئ لذاته معتمد UL 94 V-0: لا يساعد على الاشتعال ولا يطلق قطرات حارقة عند حدوث أي سخونة طارئة.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| فئة جهد التشغيل الاسمي للشبكة | مصمم لتطبيقات شبكات الجهد المنخفض والمتوسط من 1kV و 11kV و 24kV وحتى 36kV في خلايا التوزيع المعزولة بالهواء |
| قوة صمود العزل وانهيار الجهد | قوة صمود عزل عالي ≥ 25 kV/mm؛ وجهد صمود عازل بتردد الشبكة يصل حتى 95kV لمدة دقيقة كاملة (في الهواء الجاف) |
| المادة المصنعة والمرونة الميكانيكية | إلاستومر بوليمر PVC نقي مصبوب بالغمر، أو مطاط السيليكون المرن الكاره للماء، أو بولي أوليفين معالج إشعاعياً |
| مقاومة اللهب ونطاق درجات الحرارة | تركيبة مثبطة للهب معتمدة طبقاً لـ UL 94 V-0؛ نطاق حرارة تشغيل مستمر: من -40°C إلى +105°C (حتى 150°C للسيليكون) |
| الأشكال الهندسية المعيارية لوصلات التوزيع | أشكال مسبقة الصب: وصلات مستقيمة مستمرة، أكواع بزاوية 90 درجة، وصلات تفرع على شكل T، وأغطية عوازل المحولات |
| آلية الإغلاق وإعادة الاستخدام السريع | إغلاق عبر مسامير كبس بلاستيكية (Snap-rivets) من النايلون المقاوم للهب قابلة للفك وإعادة التركيب دون أي تلف |
| مقاومة العوامل البيئية والكيميائية | مقاومة استثنائية للتتبع الكهربائي، والأوزون، وغاز سادس فلوريد الكبريت (SF6)، والرطوبة، والأشعة فوق البنفسجية |
| مطابقة المواصفات القياسية الدولية | مصنع ومختبر وفقاً للمواصفات الدولية IEC 60060-1 و IEC 62271-200 (خلايا الجهد المتوسط) و IEEE C37 و RoHS |
الأسئلة الشائعة
ما هو الغطاء العازل لقضبان التوزيع (Busbar Boot) ولماذا يُركب على الوصلات المربوطة في خلايا الجهد المتوسط؟
الغطاء العازل لقضبان التوزيع—والمعروف في محطات الكهرباء باسم Busbar Boot أو الكاب العازل لوصلات الباسبار—هو غلاف بوليمري مرن مسبق التشكيل يتمتع بمتانة عزل كهربائي هائلة، صُمم خصيصاً ليغلف بالكامل نقاط الربط الميكانيكية بين قضبان النحاس أو الألومنيوم (مثل تفرعات T، وأكواع الزوايا 90 درجة، ووصلات الربط بمسامير، ونقاط الدخول للمحولات) داخل لوحات التوزيع. يؤدي هذا الغطاء ثلاث وظائف هندسية حاسمة: <ul><li><strong>1. منع الانهيار وشرارات القوس الكهربائي (Flashover):</strong> في خلايا التوزيع الحديثة المدمجة، تكون المسافات الهوائية بين الأطوار ضيقة جداً. وتتسبب رؤوس المسامير وحواف النحاس الحادة في تركيز المجال الكهربائي مما يخفض عزل الهواء المحيط. يقوم الغطاء العازل بإلغاء تأثيرات الحواف الحادة ويمنع حدوث وميض كهربائي كارثي بين الأطوار عند حدوث صواعق أو طفرات تشغيلية.</li><li><strong>2. الاستغناء التام عن اللف اليدوي بالشريط اللاصق:</strong> في السابق، كان عزل الوصلة الواحدة يتطلب 30 إلى 45 دقيقة من اللف اليدوي المجهد للأشرطة المطاطية، مما يعطي سماكة غير متجانسة وعرضة للفك. أما الغطاء مسبق الصب فينزلق فوق الوصلة ويُقفل بمسامير كبس في أقل من دقيقة بسماكة عزل مضمونة.</li><li><strong>3. إعادة الفتح السريع للفحص الحراري بالأشعة تحت الحمراء:</strong> تتطلب لوائح الصيانة الدورية فحص إحكام ربط المسامير ودرجة حرارتها بكاميرات حرارية. إن الأشرطة اللاصقة القديمة تتطلب القص والإتلاف، بينما يمكن فك مسامير كبس الغطاء العازل في ثوانٍ وإعادة إغلاقه دون أي هدر.</li></ul>
كيف تمنع الأغطية العازلة انقطاع الكهرباء الناتج عن تسلل الحيوانات في محطات التوزيع؟
تتعرض محطات التحويل الأرضية والكبائن الخارجية لتسلل الحيوانات الصغيرة والزواحف (مثل القوارض، والطيور، والسحالي التي تجتذبها حرارة المحولات). وعندما يتحرك حيوان بين قضيبين مكشوفين من قضبان التوزيع، فإنه يقصر المسافة الهوائية مسبباً قصر دائرة كهربائياً متفجراً يدمر اللوحة بالكامل ويقطع الكهرباء عن أحياء سكنية بأكملها. تشكل أغطية يمين العازلة درعاً عازلاً مصمتاً يغطي كافة المعادن المكشوفة. وحتى لو لامس حيوان الغطاء مباشرة، فإن سماكة العزل تمنع مرور التيار نهائياً، مما يحمي الشبكة ويوفر على شركات الكهرباء تكاليف استبدال باهظة.
ما هو الفارق بين أغطية الـ PVC المصبوبة وأغطية مطاط السيليكون؟
يتحدد الاختيار طبقاً لبيئة التشغيل ومستوى الجهد: <ul><li><strong>إلاستومر PVC المصبوب بالغمر:</strong> اقتصادي، وشديد المرونة والمتانة الميكانيكية. مثالي للخلايا الداخلية حتى جهد 24kV ودرجات حرارة تشغيل تصل إلى 105°C.</li><li><strong>مطاط السيليكون:</strong> يتمتع بخاصية طرد الماء والرطوبة (Hydrophobic)، وغير قابل للاشتعال، ويتحمل درجات حرارة من -50°C إلى +150°C. وهو الخيار الإلزامي لجهود 36kV وعوازل المحولات الخارجية المعرضة للضباب الملحي والتكثف الشديد.</li></ul>
