قياس لوحات التوزيع الكهربائية: ما هو محول التيار من طراز MSQ؟
المعيار الهندسي الأساسي لقياس ومراقبة الطاقة الكهربائية في لوحات التوزيع

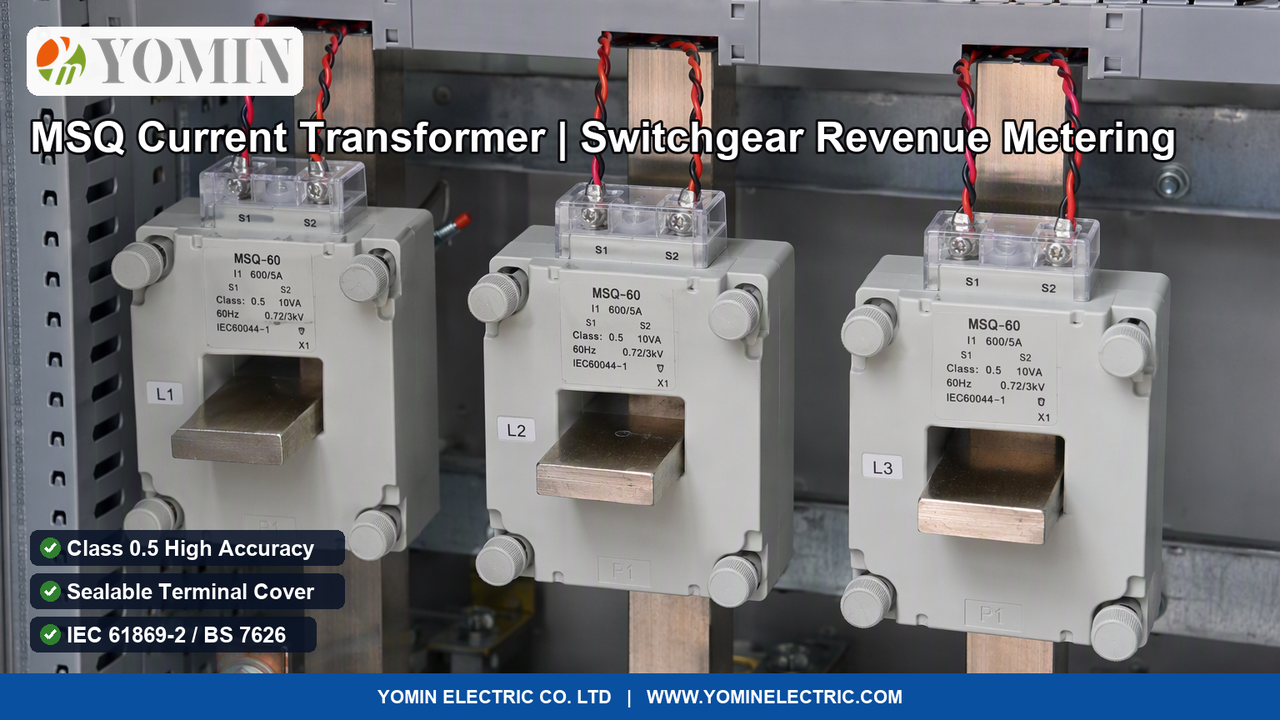

داخل لوحات التوزيع الكهربائية الرئيسية للجهد المنخفض، ومراكز تشغيل المحركات، وخزائن قياس استهلاك الطاقة في المجمعات التجارية والصناعية، تتدفق تيارات كهربائية تصل إلى آلاف الأمبيرات عبر قضبان البارات النحاسية.
ومن أجل قياس ومراقبة وإصدار فواتير استهلاك هذه الطاقة بدقة، تتطلب عدادات الطاقة الرقمية وأجهزة قياس معامل القدرة تياراً منخفضاً متناسباً تماماً مع تيار الحمل الحقيقي.
يقدم محول التيار من طراز MSQ للجهد المنخفض (موديلات MSQ-30 إلى MSQ-125) الحل التقني العالمي المعتمد: محول تيار حلقي دقيق بهيكل مربع مدمج، وعزل مقنن حتى 720V، ودقة قياس فئة 0.5، ونظام تثبيت مرن مزدوج على قضبان DIN Rail والبارات النحاسية وفقاً للمواصفة القياسية الدولية IEC 61869-2.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| نطاق التيارات الابتدائية المقننة ($I_{pn}$) | نطاق شامل يبدأ من $30\, ext{A}$ وحتى $6000\, ext{A AC}$ يغطي أحجام النوافذ MSQ-30، MSQ-40، MSQ-60، MSQ-85، MSQ-100، و MSQ-125 |
| التيار الثانوي المقنن للقياس ($I_{sn}$) | الخرج القياسي المعتمد $5\, ext{A}$ (يتوفر خيار $1\, ext{A}$ لخطوط نقل الإشارات الطويلة) |
| جهد التشغيل الاسمي وجهد العزل | جهد تشغيل الشبكة: $0.66\, ext{kV} / 660\, ext{V AC}$؛ أقصى جهد عزل مستمر: $720\, ext{V AC}$ بتردد $50/60\, ext{Hz}$ |
| فئة الدقة ومواصفات القياس المعتمدة | فئة 0.5 (Class 0.5 للقياس التجاري المعتمد وعدادات الطاقة الدقيقة) وفئة 1.0 (Class 1.0 لأجهزة قياس اللوحات) |
| مادة القلب المغناطيسي والمعالجة | قلب حلقي ملفوف من صلب السيليكون الموجه الحبيبات (CRGO) فائق النفاذية ومنخفض الفواقد ومعالج حرارياً تحت تفريغ الهواء لمنع الاهتزاز |
| مادة الغلاف الخارجي ومقاومة الحريق | غلاف مصنع من بلاستيك ABS أو بولي كربونات (PC) عالي المتانة ومقاوم للهب ذاتي الإطفاء مطابق لمعايير UL 94V-0، وحماية أطراف IP20 |
| ميزات الأمان ومنع التلاعب وسرقة الطاقة | غطاء شفاف من البولي كربونات فوق أطراف التوصيل الثانوية S1 و S2 مزود بفتحات للرصاص الأمني لمنع التلاعب وسرقة الكهرباء |
| مرونة التثبيت والتركيب المزدوج | نظام تركيب مزدوج: تثبيت مباشر بالكبس على قضبان DIN Rail مقاس 35 مم (EN 50022) أو تثبيت مباشر فوق بارات النحاس بمسامير عازلة |
الأسئلة الشائعة
ما هو محول التيار من طراز MSQ ولماذا يعد المعيار العالمي في لوحات التوزيع؟
محول التيار من طراز MSQ (والمعروف في سوق اللوحات بمحول التيار المربع أو محول التيار ذي النافذة المستطيلة للجهد المنخفض) هو محول قياس دقيق مصمم لتخفيض التيارات المترددة العالية (من 30 أمبير حتى 6000 أمبير) إلى تيار ثانوي قياسي آمن (5 أمبير أو 1 أمبير) يمكن قراءته بدقة تامة عبر عدادات الطاقة الرقمية وأجهزة القياس. وفي توزيع الطاقة الكهربائية : <ul><li><strong>العزل الكهربائي والأمان:</strong> يوفر عزلاً تاماً بين دوائر القدرة العالية والأجهزة الإلكترونية الحساسة.</li><li><strong>دقة معتمدة فئة 0.5:</strong> يضمن نسبة خطأ لا تتجاوز ±0.5% لحساب واستهلاك الطاقة بدقة تامة.</li><li><strong>نافذة مستطيلة قياسية:</strong> ينزلق مباشرة فوق قضبان البارات النحاسية دون الحاجة لفك التوصيلات.</li></ul>
قياس لوحات التوزيع الكهربائية: ما هو محول التيار من طراز MSQ؟
هل تعمل على تصنيع لوحات التوزيع الكهربائية للجهد المنخفض، أو مراكز التحكم في المحركات، أو منظومات القياس الفرعي للطاقة التي تتطلب محولات تيار من سلسلة MSQ معتمدة بدقة فئة 0.5 / 1.0 (من 30A إلى 6000A، تثبيت على DIN Rail والبارات، غطاء شفاف قابل للرصاص)؟ تصنع يمين (YOMIN) محولات تيار MSQ القياسية وفقاً لمعيار IEC 61869-2.
