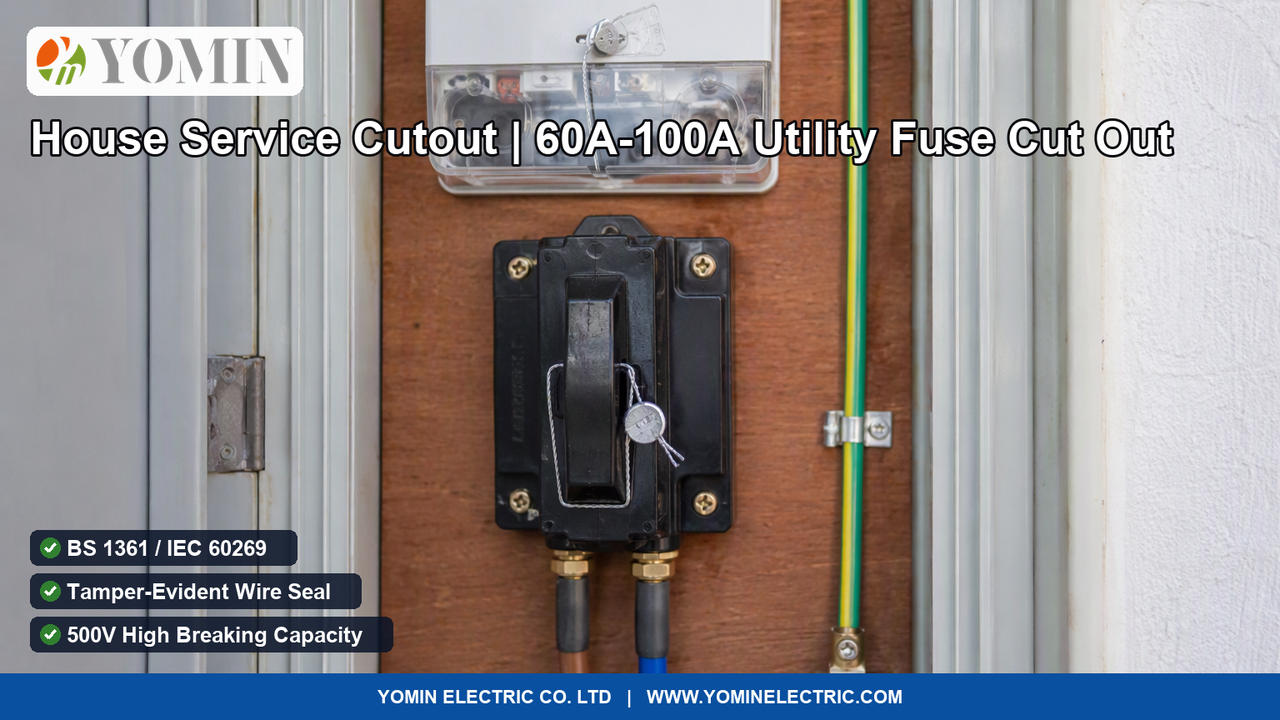

حماية مدخل التغذية الكهربائية للشبكات: ما هو فيوز التغذية المنزلية (House Service Cutout)؟
البوابة الأولى والخط الدفاعي الأبرز لشبكات الكهرباء منخفضة الجهد
يحتوي كل منزل ومحل تجاري ومنشأة متصلة بشبكة الكهرباء العامة على نقطة مدخل التغذية الكهربائية. ومع ذلك، فإن أهم عنصر أمان يحمي المبنى من أعطال الشبكة الكارثية يظل مجهولاً للكثيرين: فيوز التغذية المنزلية (House Service Cutout Fuse).
المعروف في أسواق المملكة المتحدة والشرق الأوسط وإفريقيا وآسيا باسم فيوز الشركة، يمثل هذا الصندوق المتين خط الدفاع الأول لحماية العداد والكابلات من تيارات القصر المدمرة.
يُصنع من مواد بوليمرية صلبة غير قابلة للاشتعال (Bakelite أو DMC)، ويحتوي على خرطوشة فيوز أسطوانية ذات قدرة قطع هائلة تصل إلى 33,000 أمبير مملوءة برمال الكوارتز لإخماد القوس الكهربائي فوراً.
المكونات الهندسية الدقيقة لوحدة الفيوز المعتمدة
- الغلاف العازل المتين: مصبوب من الباكاليت المقاوم لدرجات الحرارة التي تتجاوز 150 درجة مئوية وغير القابل للاشتعال (UL 94 V-0).
- حامل الفيوز القابل للسحب بأمان: مقبض عازل يتيح عزل التغذية ويسهل تغيير الخرطوشة الأسطوانية BS 1361 Type II.
- مرابط نحاسية مطلية بالقصدير: كتل توصيل صلبة تتحمل كابلات النحاس والألمنيوم من 6 إلى 35 مم² مع ثبات ميكانيكي دائم.
- أختام الأمان لمكافحة السرقة: فتحات مخصصة لأسلاك وأختام شركة الكهرباء لضمان سلامة إيرادات التوزيع.
المواصفات الفنية
| المعلمة الفنية الهندسية | القيمة ومستوى الأداء |
|---|---|
| جهد التشغيل الاسمي ومستوى العزل | جهد التشغيل الاسمي 415V / 500V AC؛ جهد العزل 690V AC طبقاً للمواصفة القياسية IEC 60269-1 و BS 1361 |
| تيارات الحمل المستمر المعتمدة | سعات تيار مستمر 60A أو 80A أو 100A (خراطيش فيوزات أسطوانية قابلة للاستبدال BS 1361 Type II) |
| سعة قطع قصر الدائرة الفائقة (Icu) | سعة قطع تيار القصر مضمونة ≥ 33 kA عند 415V / و ≥ 25 kA عند 500V (بخرطوشة HBC مملوءة برمال الكوارتز) |
| مادة الغلاف ومقاومة انتشار اللهب | هيكل بوليمري صلب من الباكاليت (Bakelite) أو مركبات DMC غير القابلة للاشتعال بدرجة UL 94 V-0 |
| مرابط التوصيل وسعة مقاطع الأسلاك | مرابط نحاسية مطلية بالقصدير بمسامير قص عيارية تتسع لكابلات النحاس والألمنيوم بمقاطع من 6 إلى 35 مم² أو 50 مم² |
| تكوينات الأقطاب المعيارية | متوفر بتكوينات أحادي الطور والحيادي (1P+N) أو ثلاثي الأطوار والحيادي (3P+N) مع وصلة حيادي ثابتة أو مفصولة |
| الحماية من التلاعب وختم الرصاص | فتحات مخصصة لأسلاك الرصاص وأختام شركة الكهرباء الأمنية لمنع سرقة التيار والعبث بالشبكة |
| المعايير والشهادات القياسية الدولية | مطابق ومعتمد كلياً وفقاً للمواصفات البريطانية والدولية BS 1361، و BS 7671، و IEC 60269-1، و IEC 60269-2 |
الأسئلة الشائعة
ما هو فيوز التغذية المنزلية (House Service Cutout) وأين يقع في التمديدات الكهربائية للمبنى؟
فيوز التغذية المنزلية (House Service Cutout)—والمعروف لدى مقاولي الكهرباء وشركات التوزيع باسم فيوز الشركة الرئيسي، أو فيوز المدخل، أو رأس كابل التغذية—هو جهاز الحماية والفصل الأولي الأساسي الذي يفصل بين شبكة شركة الكهرباء العامة والتمديدات الكهربائية الداخلية الخاصة بالمستهلك. يُثبت هذا الفيوز داخل خزانة العداد أو صندوق التغذية الرئيسي مباشرة قبل عداد استهلاك الكهرباء (kWh). يدخل كابل التغذية الأرضي أو الهوائي القادم من الشارع مباشرة في مرابط الفيوز السفلية. وداخله، يمر تيار الطور عبر خرطوشة فيوز خزفية أسطوانية ذات سعة قطع فائقة (HBC بسعات 60 أو 80 أو 100 أمبير). ويغذي مخرج الفيوز عداد الكهرباء الذي بدوره يغذي لوحة التوزيع الداخلية (القواطع). ولأنه يقع قبل العداد، فإن الفيوز وصندوقه ملكية قانونية حصرية لشركة توزيع الكهرباء ويبقى محكم الإغلاق بختم أمني.
لماذا تقوم شركات الكهرباء بتحديث الفيوزات القديمة 60A و 80A إلى سعة 100A؟
تحدد سعة الفيوز أقصى حمل كهربائي يمكن للمبنى سحبه بشكل متزامن دون انقطاع: <ul><li><strong>فيوز 60 أمبير (حوالي 14 كيلوواط):</strong> كان المعيار للمنازل القديمة ذات الأجهزة المحدودة.</li><li><strong>فيوز 80 أمبير (حوالي 18.5 كيلوواط):</strong> سعة ترقية للمنازل المزودة بمكيفات هواء وأفران كهربائية.</li><li><strong>فيوز 100 أمبير (حوالي 23 كيلوواط):</strong> المعيار العصري الضروري اليوم. تجري شركات الكهرباء في بريطانيا والشرق الأوسط حملات ترقية شاملة إلى 100A لتلبية متطلبات شواحن السيارات الكهربائية المنزلية (7.4 إلى 11 كيلوواط) والمضخات الحرارية ومواقد الحث الحديثة.</li></ul>
لماذا يُلزم القانون وضع أختام أمنية مشددة (ختم الرصاص) على فيوز التغذية الرئيسي؟
بما أن هذا الفيوز يقع قبل عداد القياس، فإن الوصول غير المصرح به لمرابطه يتيح سرقة الكهرباء دون تسجيلها. بالإضافة إلى ذلك، فإن نزع حامل الفيوز تحت الأحمال المرتفعة يشكل خطراً مميتاً لحدوث وميض قوسي كهربائي (Arc Flash). وتضمن الأختام الأمنية عدم التلاعب وتقتصر صيانته فقط على الفنيين المعتمدين لدى شركة الكهرباء.
حماية مدخل التغذية الكهربائية للشبكات: ما هو فيوز التغذية المنزلية (House Service Cutout)؟
هل تعمل على توريد مستلزمات شبكات توزيع الكهرباء، أو وحدات فيوزات التغذية المنزلية المطابقة لمعايير BS 1361 (60A/80A/100A)، أو لوحات المداخل الكهربائية؟ تصنع يمين (YOMIN) وحدات فيوزات متينة من الباكاليت ومركبات DMC بمواصفات معتمدة.
