Empalmes de Cables Impermeables y Arneses: ¿Qué es un Conector Termocontráctil con Soldadura (Solder Seal)?
La Solución Rápida y Profesional para Empalmes Eléctricos Sumergibles
En el cableado de motores de vehículos, embarcaciones marinas, paneles solares a la intemperie y maquinaria pesada, las uniones eléctricas operan sometidas a salpicaduras de agua, barro, combustibles, calor y sacudidas continuas.
En estas condiciones rigurosas, un falso contacto provocado por óxido sulfata los cables y puede generar averías electrónicas críticas o cortocircuitos peligrosos.
Soldar con cautín en lugares estrechos resulta incómodo y peligroso, mientras que los terminales de crimpar plásticos ordinarios no ofrecen ninguna barrera contra el agua.

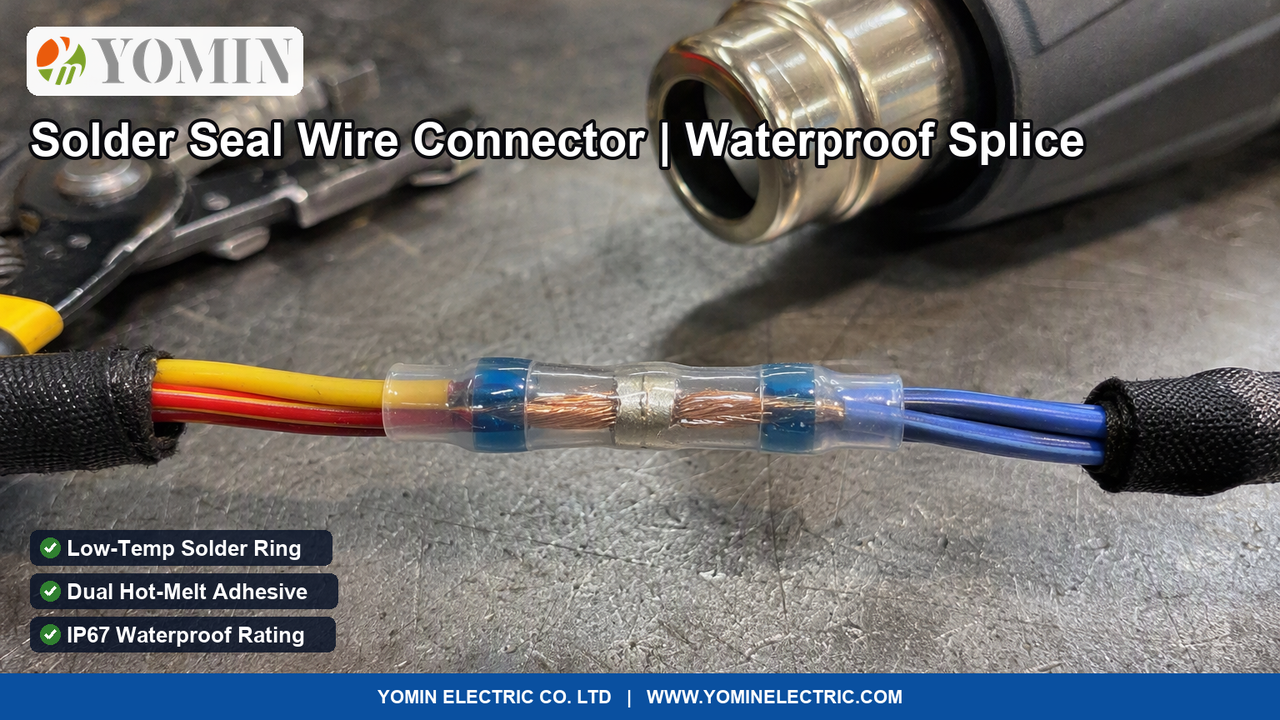

El Conector Termocontráctil con Soldadura (Serie SST / HST) ofrece la respuesta definitiva: un manguito transparente que fusiona estaño y adhesivo impermeable en una sola aplicación rápida de calor en menos de medio minuto.
Elementos de Diseño y Calidad Constructiva de la Serie SST
- Tubo Transparente de Poliolefina con Contracción 3:1: Permite revisar visualmente al instante que el estaño haya fundido y cubierto todos los filamentos.
- Anillo Central de Soldadura Eutéctica a Baja Temperatura: Funde a 138°C penetrando limpiamente en el cobre sin quemar el plástico protector del cable.
- Doble Anillo Termofusible de Sellado Estanco: Forma una junta circular impermeable IP67 resistente al agua, polvo y productos químicos.
- Alivio de Tensiones y Resistencia a Vibraciones: Soporta tirones mecánicos de más de 200 Newtons impidiendo que los cables se separen.
Especificaciones Técnicas
| Parámetro Técnico | Valor de Ingeniería y Rendimiento |
|---|---|
| Gama de Calibres y Códigos de Color | Identificación por color: Blanco (AWG 26–24 / 0,25–0,34 mm²), Rojo (AWG 22–18 / 0,5–1,0 mm²), Azul (AWG 16–14 / 1,5–2,5 mm²), Amarillo (AWG 12–10 / 4,0–6,0 mm²) |
| Material del Tubo Aislante Exterior | Tubo de poliolefina reticulada por irradiación de alta transparencia, autoextinguible, factor de contracción 3:1 |
| Composición del Anillo de Soldadura | Aleación de soldadura eutéctica de bajo punto de fusión sin plomo con núcleo de resina decapante no corrosiva incorporada |
| Umbrales Térmicos de Activación | Inicio de fusión de la soldadura: ≥ 125°C ; reflujo completo: 138°C–160°C ; contracción del tubo: ≥ 80°C |
| Grado de Protección y Estanqueidad IP | Certificado IP67 (a prueba de polvo y sumersión temporal en agua hasta 1 metro) ; doble anillo termofusible |
| Rigidez Dieléctrica y Resistencia | Tensión de ruptura dieléctrica ≥ 1,0 kV AC / 1 min ; resistencia de contacto ≤ 1,5 mΩ ; aislamiento ≥ 1000 MΩ |
| Resistencia Mecánica a la Tracción | Excelente retención contra vibraciones: fuerza de desprendimiento > 100N (rojo), > 200N (azul), > 300N (amarillo) |
| Normas Internacionales Aplicables | Conforme con directivas RoHS, REACH, CE, estándar UL 486D (sistemas de conectores sellados) y certificación ISO 9001 |
Preguntas Frecuentes
¿Qué es un Conector Solder Seal y cómo realiza un empalme soldado e impermeable en un solo paso?
Un Conector Solder Seal—conocido como manguito termosoldable, conector termorretráctil con estaño o empalme termosoldado—es un componente de conexión eléctrica que integra en una sola pieza un tubo de poliolefina termocontráctil transparente, un anillo central de soldadura de estaño de bajo punto de fusión y dos anillos laterales de adhesivo termofusible de color. Al aplicar calor con una pistola de aire caliente: <ul><li><strong>1. Fusión de la Soldadura:</strong> A los 138°C el estaño funde y fluye entre los hilos de cobre entrelazados, creando una unión eléctrica soldada de mínima resistencia.</li><li><strong>2. Contracción del Tubo 3:1:</strong> El tubo exterior reduce su diámetro a un tercio, comprimiéndose firmemente sobre el cable.</li><li><strong>3. Sellado Hermético IP67:</strong> Los anillos de pegamento se derriten y se adhieren a la cubierta aislante del cable, sellando el ingreso de agua, humedad y aceites.</li></ul>
¿Por qué supera a los terminales de crimpar tradicionales y a la cinta aislante?
En vehículos, barcos o cajas solares intemperie, los terminales de crimpado se aflojan con las vibraciones y dejan entrar agua, provocando corrosión galvánica que corta el paso de corriente. El conector solder seal proporciona una unión soldada permanente indestructible por vibraciones, estanqueidad total IP67 y un tubo transparente que permite verificar visualmente la calidad de la soldadura en 30 segundos sin herramientas de crimpado.
¿Qué herramienta de calor se recomienda utilizar?
Se recomienda emplear una pistola de aire caliente provista de boquilla reflectora curva regulada entre 250°C y 350°C. La boquilla reparte el calor alrededor de todo el perímetro del conector, fundiendo primero el estaño en el centro y luego los adhesivos de los extremos.
