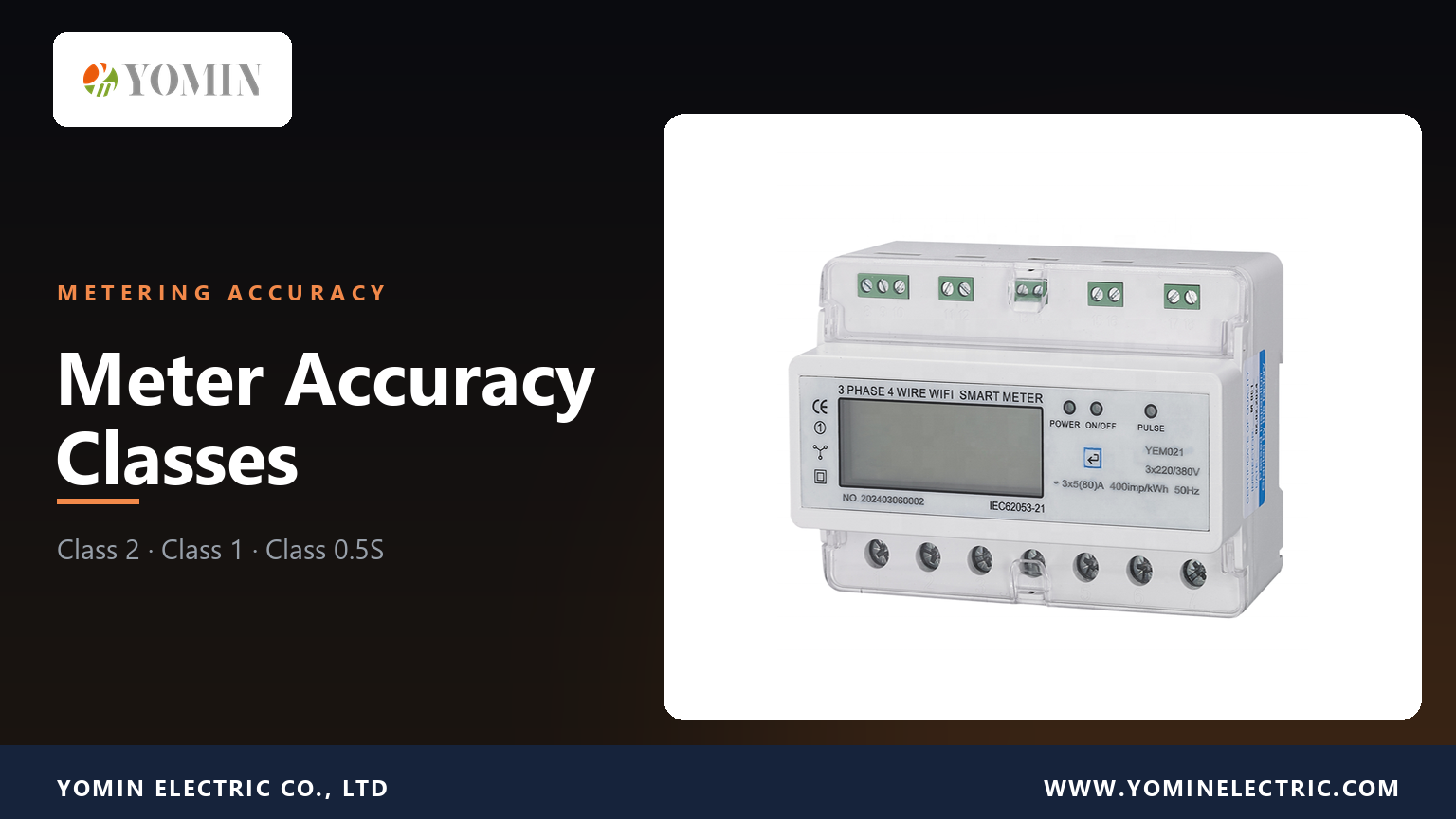

فئة دقة عداد الطاقة: شرح 0.5S و1 و2

فئة دقة عداد الطاقة هي الحد الأقصى المسموح للخطأ، بنسبة مئوية، الذي يجوز للعداد إظهاره في ظروف المرجع الخاصة بمواصفته. الفئة 2 تسمح بخطأ ±2%، والفئة 1 تسمح بـ ±1%، والفئة 0.5S تسمح بـ ±0.5% على مدى تيار ممتد. وهي ليست تصنيفًا تسويقيًا، بل حدًا مقيسًا يجب أن يلتزم به الجهاز عند عدة نقاط تيار وعوامل قدرة، وليس عند الحمل الكامل فقط.

ثلاثة أمور تحدد الفئة المطلوبة: من تصدر له الفاتورة، وحجم الطاقة المعنية، وهل يمر القياس عبر محوّلات تيار. وشراء عداد أدق من حاجة التطبيق من أكثر أوجه الهدر شيوعًا في مشاريع القياس، خصوصًا عندما يكون محوّل التيار المجاور هو الحد الحقيقي.

من أين تأتي هذه الأرقام

تخضع العدادات الإلكترونية للطاقة الفعالة للمواصفة IEC 62053-21 في الفئتين 1 و2، وللمواصفة IEC 62053-22 في الفئتين الأعلى دقة 0.2S و0.5S. ومؤشر الفئة يساوي الحد الأقصى للخطأ في ظروف المرجع، ولهذا تنطبق الأرقام مباشرة على نسبة مئوية.

للطاقة غير الفعالة مقياس فئات خاص بها، لذا قد يحمل عداد فئة 1 في الطاقة الفعالة فئة مختلفة في غير الفعالة. راجع العمودين إذا كانت التعريفة تحاسب على القدرة غير الفعالة.

ما الذي يغيّره حرف S فعليًا

يرمز S إلى الفئات ذات المدى الممتد. في العداد بدون S لا تُضمن الدقة إلا فوق نسبة مرتفعة من التيار المقنن، وتخرج منطقة الحمل الخفيف من المواصفة. أما في عداد فئة S فينزل نطاق الدقة إلى نحو 1% من التيار المقنن أو أقل.

وهذا مهم لأن المغذي العامل بمحوّل تيار لا يبقى على الحمل الكامل. ليلًا أو في عطلة الأسبوع أو على مغذٍّ خفيف الحمل، ينخفض التيار الثانوي إلى المنطقة التي يكون فيها العداد بدون S خارج المواصفة والعداد S ما يزال دقيقًا. لذلك قد يختلف عدّادان متطابقان في اختبار الحمل الكامل بفارق أكبر بكثير من فرق الفئة بمجرد انخفاض الحمل.

لماذا يحدد محوّل التيار النتيجة عادة

القياس بمحوّل تيار يجمع ثلاثة مصادر للخطأ: خطأ النسبة والزاوية في المحوّل، والعبء الذي تفرضه الأسلاك الثانوية ودائرة التيار في العداد، وخطأ العداد نفسه. وهي تُجمع، فيسيطر أضعف عنصر.

القاعدة العملية: يجب أن يكون العداد أفضل من المحوّل بفئة واحدة على الأقل، حتى تكون المجموعة محدودة بالمحوّل لا بالعداد. وما بعد ذلك يضيف القليل حتى يتحسن المحوّل والأسلاك أيضًا.

ظروف الاختبار التي تحدد النجاح أو الفشل

• نقاط التيار — يُختبر الجهاز عند عدة نسب من التيار المقنن، لا عند نقطة واحدة.
• عامل القدرة — عادة عند 1 وعند 0.5 حثّي، وأحيانًا 0.5 سعوي. وقد ينجح العداد عند 1 ويفشل عند 0.5 حثّي، لذا يجب أن تعرض ورقة البيانات العمودين.
• درجة حرارة المرجع — تنحرف الأخطاء خارج نطاق المرجع، ولهذا يُذكر نطاق حرارة التشغيل منفصلًا.
• تفاوت الجهد والتردد — تنطبق الفئة داخل نطاق محدد، لا على كامل تذبذب شبكة ضعيفة.
• التسخين المسبق وحالة انعدام الحمل — تيار البدء (عند أي تيار يبدأ العداد بالتسجيل) والزحف (التسجيل دون تيار مع وجود جهد) حدان منفصلان عن الفئة.
• التشويه — تختبر المواصفات بشكل موجة محدد. والمغذي الذي تهيمن عليه مغيرات السرعة قد يدفع الخطأ الفعلي إلى ما يتجاوز الفئة، وهذه مشكلة موقع لا عيب في العداد.

قراءة ورقة بيانات العداد: سبعة بنود

قبل مقارنة الأسعار، استخرج هذه البنود السبعة من كل ورقة بيانات. العرض الذي يغفلها ليس قابلًا للمقارنة.

عدادات ومحوّلات تيار YOMIN لكل فئة

تصنع YOMIN طرفي القياس، ما يسهّل ضبط الاقتران:

• عدادات ثلاثية الطور فئة 1 — عدادات مسبقة الدفع ببطاقة IC مع شاشة LCD واتصال RS485 وتركيب على سكة DIN، بتكوين ثلاثي الطور رباعي الأسلاك.
• عدادات أحادية الطور فئة 1 — عدادات مسبقة الدفع بلوحة مفاتيح STS مع قياس الطاقة الفعالة، للقياس الفرعي المسبق الدفع.
• محوّلات تيار فئة 0.5 — محوّلات قياس بنواة منفصلة، طرازات 2000/5 أمبير و1000/5 أمبير بجهد 720 فولت متردد، ونسخة 250/5 أمبير بخمسين لفة للمغذيات الأصغر.
• محوّلات تيار فئة 1.0 — محوّلات جهد منخفض من سلسلة MSQ لمداخل العدادات، بينها طرازات 75/5 أمبير.

راجع مجموعة عدادات الطاقة ومجموعة محوّلات التيار للاقتران المطابق لهدف الفئة لديك. ولمزيد عن المحوّل اقرأ شرح فئات دقة محوّل التيار؛ ولجانب اللوحة يغطي دليل سكة DIN عروض الوحدات والتركيب، ويشرح كيفية اختيار عداد ثلاثي الطور تسلسل الاختيار.

ما لا تعالجه الفئة الأعلى

• نسبة محوّل خاطئة أو قطبية معكوسة — لا فئة عداد تُصلح قياسًا أُخطئ فيه من المحوّل.
• عبء الأسلاك — الأسلاك الثانوية الطويلة الرفيعة تضيف خطأ لا يراه العداد ولا يصححه.
• عدم توازن الأطوار والتوافقيات — فئة مقيسة على موجة نظيفة لا تنتقل إلى شبكة مشوهة.
• بيانات غير مقروءة — عداد 0.5S بلا قناة اتصال عاملة يُقرأ يدويًا.

حدد الفئة بحسب المخاطر التجارية، ثم أنفق الزيادة التالية على محوّل التيار والتركيب. هذا هو الترتيب الذي يقلل خطأ القياس فعليًا.

الأسئلة الشائعة

هل الفئة 0.5 أدق من الفئة 1؟

نعم. مؤشر الفئة هو الحد الأقصى للخطأ المسموح، فالفئة 0.5 تسمح بخطأ حتى ±0.5% والفئة 1 تسمح حتى ±1%. الرقم الأصغر يعني دائمًا عدادًا أدق.

ماذا يعني حرف S في الفئة 0.5S؟

يرمز حرف S إلى الفئات ذات المدى الممتد، حيث تُضمن الدقة حتى نسبة أقل بكثير من التيار المقنن مقارنة بالفئات بدون S. وهذا مهم في العدادات العاملة بمحوّل تيار حيث يبقى التيار منخفضًا ساعات طويلة ليلًا أو عند الحمل الخفيف.

هل أحتاج إلى عداد 0.5S لفوترة المستأجرين؟

عادة لا. الفئة 1 تكفي للفوترة والقياس الفرعي، والاستثمار في محوّل تيار أفضل يقلل الخطأ الكلي أكثر بكثير من ترقية العداد وحده.

هل يمكن استخدام عداد فئة 1 مع محوّل تيار فئة 0.5؟

نعم، لكن المجموعة تصبح محدودة بالعداد. الخطأ الكلي في القياس بمحوّل تيار هو مجموع خطأ المحوّل وأثر عبء الأسلاك الثانوية وخطأ العداد، لذلك يحدد أضعف عنصر النتيجة.

هل تشمل فئة الدقة محوّل التيار؟

لا. الفئة المطبوعة على العداد تخص العداد وحده، وتُقاس على أطرافه في ظروف المرجع. ولمحوّل التيار فئته المستقلة، ويضيف التركيب أخطاء الأسلاك والعبء فوق ذلك.
