مثبت الجهد للمكيفات: حساب السعة والأنواع والتركيب

ما يحميه مثبت الجهد فعليًا

ضاغط المكيف محرك حثّي يحتاج تغذية مستقرة. وعندما ينخفض جهد الشبكة يسحب المحرك تيارًا أكبر للعمل نفسه، فتسخن الملفات ويفتح الحماية الحرارية الداخلية في النهاية. وعندما يرتفع الجهد تتعرض لوحات التحكم والمكثفات لإجهادات لم تُصمم لها. وفي الحالتين لا تكون الانهيارات فورية عادة: تظهر أولًا على شكل ضاغط يفصل في ساعات الحر، ثم على شكل استبدال.

يوضع مثبت الجهد بين الشبكة والمكيف ويحافظ على خرج داخل نطاق عمل مع تغيّر الدخل. وهو لا يغني عن حماية الطفرة، ولا يعالج شبكة أضعف من أن تُقلع الضاغط. ما يفعله هو منح المحرك جهدًا مستقرًا ليبقى التيار عند القيمة التي صممها المهندس.

الخطأ الشائع عند الشراء هو الاختيار على أساس القدرة بالحصان فقط. فوحدة 1,5 حصان في مناخ حار وكابل طويل و160 فولت مساءً تحتاج مثبتًا مختلفًا عن الوحدة نفسها على شبكة حضرية قوية.

حساب السعة بأربعة أرقام

كل ما تحتاجه موجود على لوحة البيانات ومع جهاز قياس:

• تيار التشغيل (أمبير): التيار الاسمي على اللوحة، وليس سعة التبريد بالـ BTU.
• جهد التغذية (فولت): 220–240 فولت أحادي الطور لمعظم وحدات السبليت المنزلية، وثلاثي الطور للوحدات الكاسيت والقنوات الكبيرة.
• تيار الإقلاع: يسحب الضاغط أضعاف تيار التشغيل لثانية أو ثانيتين عند الإقلاع. والمثبت الأكبر بقليل من الحمل المستمر سيفصل أو يهبط جهده عند كل إقلاع.
• أدنى جهد دخل: قِس عند المقبس في ذروة المساء لا في منتصف النهار. يجب أن يغطي المثبت أدنى جهد تقدمه منطقتك فعليًا لا القيمة الاسمية.

الطريقة العملية: السعة المطلوبة (فولت أمبير) = تيار التشغيل × الجهد الاسمي × هامش الإقلاع. وهامش من 1,3 إلى 1,5 يغطي إقلاع الضاغط الطبيعي وتقادم المعدات؛ وارفعه إذا كانت الشبكة ضعيفة جدًا أو الكابل طويلًا. قرّب دائمًا إلى السعة القياسية الأعلى ولا إلى الأدنى.

مثال: سبليت أحادي الطور بتيار 6 أمبير عند 230 فولت يعطي 6 × 230 = 1380 فولت أمبير؛ ومع هامش 1,4 تصبح الحاجة نحو 1930 فولت أمبير، فتُختار السعة القياسية التالية وليس وحدة 1500 فولت أمبير التي تبدو «قريبة كفاية».

نوع المرحل أم نوع السيرفو؟

كلاهما منظم جهد تلقائي، لكن طريقة التصحيح تختلف.

لمنزل بوحدتي سبليت على شبكة تتذبذب بين 190 و240 فولت، يكون المثبت الحائطي نوع المرحل هو الخيار الاقتصادي عادة. أما العيادة أو المحل الذي يحتوي تبريدًا تجاريًا، أو منطقة ينهار فيها الجهد مساءً، فيستحق فيها السيرفو فرق السعر.

التركيب: المكان والتوصيل

المكان

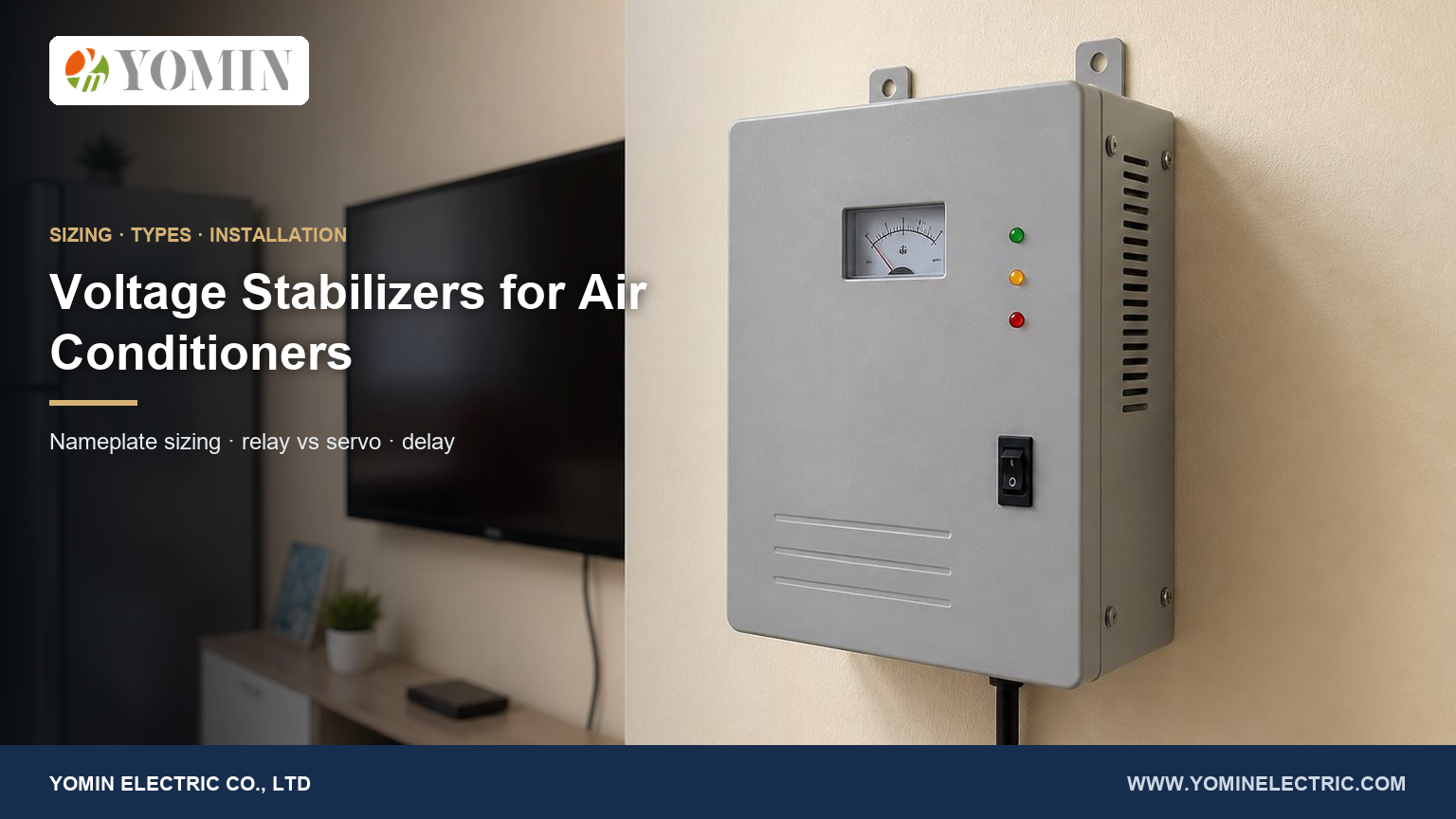

ثبّت المثبت على الحائط قريبًا من المكيف، في موضع جيد التهوية وبعيدًا عن الشمس المباشرة. فالجهاز يبدد حرارة، وإدخاله في صندوق مغلق يقلل سعته أو يجعله يفصل. احترم المسافة المذكورة حول فتحات التهوية، واختر ارتفاعًا يسمح بقراءة الشاشة والوصول إلى القاطع.

التوصيل

غذّ المثبت من دائرة مستقلة بقاطع مناسب للمكيف، ثم أوصل الخرج إلى الوحدة. استخدم مقطع موصلًا مناسبًا لتيار الدائرة، وحافظ على استمرارية موصل الحماية، ولا تستخدم المثبت كصندوق توزيع لأحمال أخرى. ويجب ربط كل طرف بالعزم المحدد واختباره بالسحب؛ فالطرف المرتخي في المثبت سبب شائع للفصل المتكرر.

مؤقت إعادة التشغيل

لا يجوز إعادة إقلاع الضاغط فورًا بعد توقفه: فضواغط مادة التبريد تحتاج وقتًا لتتعادل، والضاغط الذي يعمل بدورات قصيرة يسخن ويتلف. ولهذا تتضمن كثير من المثبتات مؤقت إعادة تشغيل لبضع دقائق. وحين لا يتوفر، تتولاه عادة لوحة تحكم المكيف؛ ويُستحسن التحقق من ذلك لأن تراكم مؤقتين طويلين يجعل الوحدة تبدو بطيئة الاستجابة.

أعراض مثبت غير مناسب أو ناقص السعة

ما يجب تحديده عند الشراء

لطلب الموزع أو المقاول، حدد: عدد الأطوار، والسعة بالفولت أمبير، ونطاق جهد الدخل، ونطاق دقة الخرج، ونوع التصحيح، ومؤقت إعادة التشغيل، وشكل التثبيت (حائطي أو أرضي)، والشاشة، ووظائف الحماية، ودرجة الحرارة المحيطة الاسمية. واطلب نطاق الدخل صراحةً؛ فالسعة وحدها لا تخبرك إن كان الجهاز سيحافظ على الخرج عند 150 فولت.

يشمل نطاق مثبتات ومنظمات الجهد لدينا وحدات حائطية أحادية الطور بنوع المرحل لمكيفات المنازل، ووحدات بمحرك سيرفو للأحمال الأكبر والأكثر حساسية. ولمقارنة التقنيات راجع دليل مثبت الجهد، ولحساب سعة تركيب كامل راجع دليل تحديد السعة.

ملاحظة حول التيار الثلاثي

وحدات الكاسيت والقنوات في المحال والمكاتب والعيادات ثلاثية الطور غالبًا. ويجب أن يصحح المثبت الثلاثي الأطوار الثلاثة وأن يحمي من فقدان الطور وتعاقب الأطوار، لأن ضاغطًا يعمل على طورين يتلف سريعًا. حدد سلوك الجهاز عند فقدان الطور عند الطلب؛ فالأمر ليس مما يُكتشف عند التشغيل.
