Comprar fusibles a un fabricante: familias NH, PV y cortacircuitos
Comprar fusibles a un fabricante parece una compra de commodity hasta que llega el primer lote con la clase de funcionamiento equivocada impresa en la etiqueta. El fusible es uno de los pocos componentes en los que un solo carácter erróneo — gG en lugar de aR, o una tensión alterna usada en un circuito continuo — convierte un dispositivo de protección en un riesgo de incendio que pasará sin problema cualquier inspección visual de recepción.
En resumen: decida primero la familia, después la clase de funcionamiento, luego la tensión y la corriente, y solo entonces compare proveedores. Pida el marcado que se imprimirá en el cuerpo, la norma con la que se fabrica, el poder de corte y si la base, el mango y el contacto auxiliar se suministran con él. Un fabricante capaz de responder por escrito a esas cuatro preguntas suele ser el que hará que el segundo envío coincida con el primero.
Las familias y para qué sirve cada una
Cuatro familias cubren la mayor parte de lo que compra un exportador o un fabricante de cuadros. No son intercambiables, y mezclarlas en un mismo proyecto es el error de aprovisionamiento más frecuente.
| Familia | Construcción | Dónde va | Qué hay que especificar |
|---|---|---|---|
| NH de cuchillas (HRC) | Cuerpo cerámico, contactos de cuchilla plateados, base con resortes | Salidas de baja tensión, cuadros principales, centros de control de motores, protección secundaria de transformador | Tamaño (NH00, NH1, etc.), clase de funcionamiento, corriente, tensión alterna o continua |
| Fusible PV / continua | Cuerpo de cuchillas o cilíndrico asignado a corriente continua | Cadenas fotovoltaicas, cajas de agrupamiento, circuitos de baterías y almacenamiento | Tensión continua, constante de tiempo, clase, compatibilidad del portafusibles |
| Cortacircuitos de baja tensión | Portador de baquelita o cerámica con elemento reemplazable | Acometidas, cuadros pequeños, circuitos monofásicos | Polos (1P+N), corriente, tensión, poder de corte |
| Seccionador con fusibles / cortacircuitos tipo J | Portador de fusible combinado con función de seccionamiento | Columnas de acometida, derivaciones aéreas, instalaciones que exigen corte visible | Corriente, número de polos, si se incluye base y mango |
Leer el marcado antes de comparar precios
El cuerpo del fusible lleva casi todo lo que hace falta saber, y los cuatro caracteres decisivos suelen ser los más pequeños de la etiqueta.
- Clase de funcionamiento. gG es un fusible de rango completo que corta sobrecargas y cortocircuitos. aR es de rango parcial, pensado para semiconductores y corriente continua: no cortará una sobrecarga moderada, espera que otro dispositivo lo haga.
- Tensión, con el tipo de corriente. «DC 48 V» y «500 V AC» son productos distintos. La asignación continua es más baja porque un arco de corriente continua no se extingue solo al paso por cero.
- Norma. Los fusibles NH se normalizan según DIN 43620 e IEC 60269-2; los de protección de semiconductores según IEC 60269-4. La norma de la etiqueta indica contra qué dimensiones y características se ensayó.
- Poder de corte. La corriente de defecto que el fusible puede interrumpir con seguridad. Debe superar la corriente de defecto presunta en el punto de instalación, no solo igualar la corriente asignada.
Si un proveedor cotiza un fusible solo por corriente asignada, está a una pregunta de la equivocación. Pida una fotografía de la etiqueta real del lote que va a recibir.
Alterna y continua no son la misma compra
Un fusible de alterna cuenta con el paso por cero de la corriente, dos veces por ciclo, para extinguir el arco. Un circuito continuo no tiene ese paso por cero, así que el fusible debe fabricarse y asignarse para ello: elemento más largo, carga extintora de arco y una tensión asignada que refleje la constante de tiempo del circuito. Por eso un fusible de cadena fotovoltaica lleva una tensión continua que parece baja frente a la asignación alterna de un NH de tamaño similar.
Cuando especifique un fusible de continua, facilite al fabricante la tensión continua, la corriente de cortocircuito prevista y la constante de tiempo. Esos tres valores deciden si la pieza ofrecida es apta, y ninguno puede deducirse de la corriente asignada.
Qué verificar en un fabricante de fusibles
| Control | Por qué importa |
|---|---|
| Material y construcción del elemento, por escrito | Un elemento de plata pura y uno de cobre plateado no se comportan igual con la misma asignación |
| Durabilidad del marcado | Una etiqueta que se borra en un cuadro húmedo convierte el siguiente recambio en una adivinanza |
| Trazabilidad por lote | Permite aislar un lote sospechoso en lugar de revisar toda la instalación |
| Disponibilidad de base, mango y contacto auxiliar | El fusible es inútil sin la base para la que se diseñó, y los accesorios suelen pedirse aparte por error |
| Consistencia entre envíos | Pida la etiqueta y las dimensiones de los dos últimos lotes y compárelas |
| Embalaje por calibre | Mezclar calibres en un mismo cartón es la vía más rápida para instalar el fusible equivocado |
Qué incluir en la consulta
Una consulta de fusibles que obtiene una cotización correcta a la primera contiene: familia y tamaño, clase de funcionamiento, corriente asignada, tensión indicando alterna o continua, poder de corte requerido, si se necesitan base y mango, cantidad por calibre y la norma a la que debe referenciarse el marcado. Añada el país de destino si el etiquetado o la documentación deben adaptarse al mercado.
Si está sustituyendo una pieza ya en servicio, envíe una fotografía de la etiqueta en lugar de una descripción. Resuelve en un paso la clase de funcionamiento y la tensión, y elimina la causa más frecuente de una sustitución errónea.
La gama de fusibles y protección de YOMIN

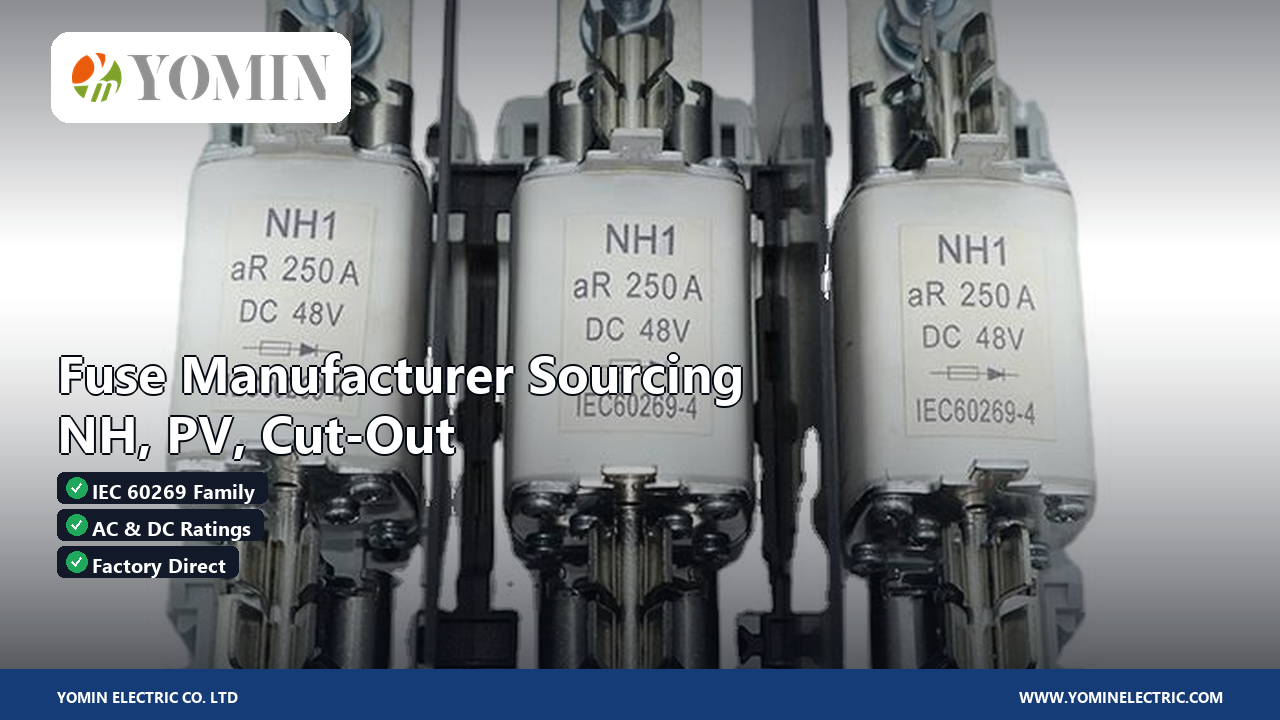

YOMIN comercializa fusibles, portafusibles, cortacircuitos y dispositivos de protección para distribución de baja tensión, solar y almacenamiento de energía. La gama publicada incluye fusibles NH de cuchillas como el NH1 aR 250 A DC 48 V para solar, marcado IEC 60269-4, y el NH00 de cobre 160 A tripolar, series de fusibles PV y portafusibles PV de contacto de cuchilla de la serie FG, cortacircuitos 1P+N de baquelita de 32 A y 60/80 A en circuitos de 500 V, cortacircuitos unipolares de 500 V de alto poder de corte, y cortacircuitos reforzados tipo J de 300 A usados como seccionadores de baja tensión.
El conjunto se presenta en fusibles y protección. Para el detalle constructivo de la familia NH, véase la guía de fusibles NH; para la lógica de elección entre fusible, interruptor automático y seccionador, la guía de selección de fusibles y protecciones cubre los compromisos.
Como los calibres, las normas y los accesorios cambian según la familia, la forma práctica de comprar es enviar la aplicación, el nivel de defecto y la fotografía de la etiqueta, y dejar que el fabricante confirme la referencia exacta. El plazo, el mínimo de pedido y el precio se cotizan entonces sobre una referencia definida, no sobre una descripción.
Preguntas frecuentes
¿Cuál es la diferencia entre un fusible gG y uno aR?
gG es un fusible de rango completo que corta tanto sobrecargas sostenidas como corrientes de cortocircuito. aR es de rango parcial, diseñado para semiconductores y corriente continua: corta defectos elevados pero deja la protección frente a sobrecargas a otro dispositivo. Sustituir uno por otro cambia el esquema de protección, no solo la referencia.
¿Se puede usar un fusible de alterna en un circuito de continua?
No, salvo que el fusible esté asignado explícitamente a continua para esa tensión. Un arco de corriente continua no tiene paso por cero que ayude a extinguirlo: un fusible de continua se construye y se ensaya de otra manera. Usar uno de alterna en continua puede dejar el arco mantenido después de fundirse el elemento.
¿A qué normas debe referenciarse el marcado?
Los fusibles NH de cuchillas se normalizan según DIN 43620 e IEC 60269-2; los de protección de semiconductores y fotovoltaica, como los tipos aR, se marcan conforme a IEC 60269-4. La norma indica qué dimensiones y características se ensayaron, y es la forma más rápida de comprobar que dos proveedores ofrecen piezas equivalentes.
¿Hay que pedir la base por separado?
Normalmente sí. Los fusibles NH necesitan una base con resortes compatible, y el recambio en servicio exige un mango de extracción aislado. Especifique ambos con el pedido de fusibles, junto con cualquier contacto auxiliar de señalización, porque los accesorios pedidos después suelen ser del tamaño equivocado.
¿Cómo confirmar que un fusible de recambio es el correcto?
Envíe al fabricante una fotografía de la etiqueta de la pieza fundida, junto con la tensión del circuito, el tipo de corriente y la corriente de defecto presunta. La etiqueta resuelve la clase de funcionamiento y la tensión; los datos del circuito confirman que el poder de corte es suficiente.
¿Necesita fusibles para un proyecto de distribución o fotovoltaico?
Indique la familia, la clase de funcionamiento, la corriente, la tensión con el tipo de corriente y la cantidad por calibre — o envíe una fotografía de la etiqueta que debe reproducirse. Suministramos las familias NH, PV y cortacircuitos con las bases y mangos correspondientes.
