Étalonnage d'un compteur d'énergie : comment la précision est vérifiée avant toute facturation

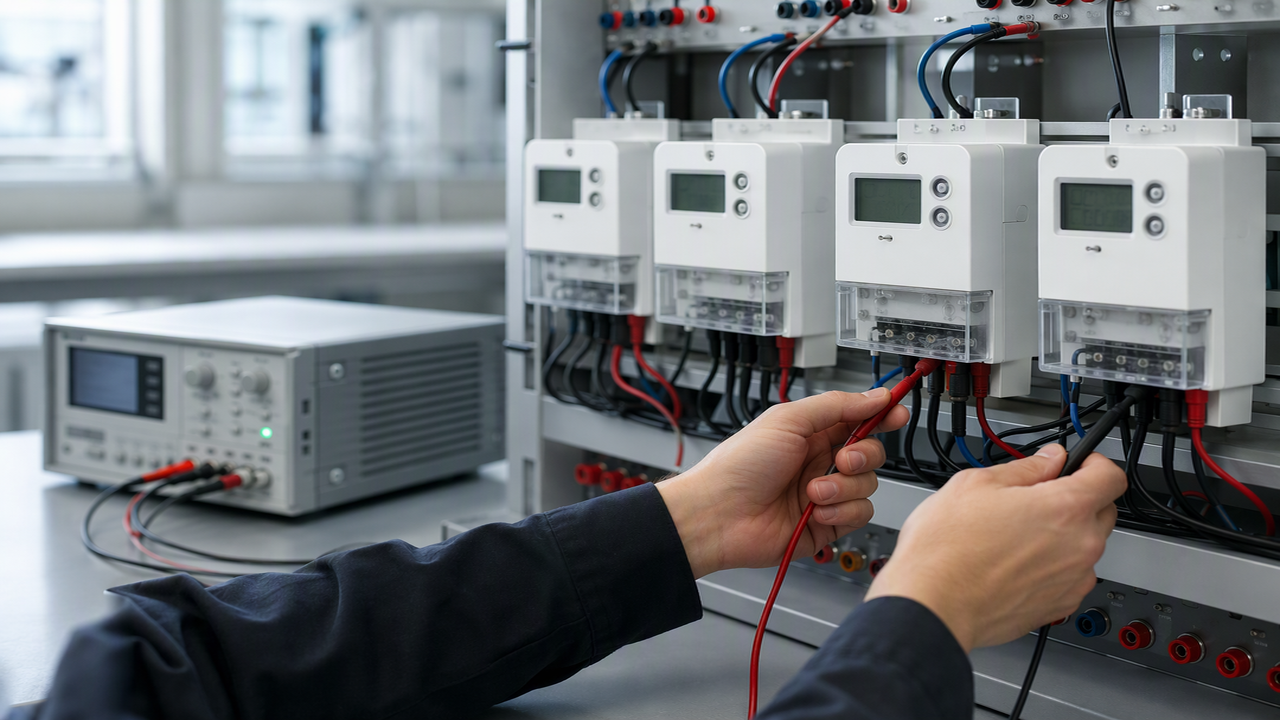

L'étalonnage d'un compteur d'énergie consiste à comparer ce qu'il enregistre à un étalon de référence, puis à l'ajuster pour que son erreur reste dans une limite définie. La vérification est la moitié métrologique de l'opération : elle relève l'erreur aux points de charge définis sans toucher au compteur. C'est l'ensemble des deux qui autorise une lecture à servir de base à une facturation, à une refacturation de locataire ou à un règlement de distributeur, car un compteur non vérifié n'est qu'une opinion sur la consommation. La classe de précision imprimée en façade est une promesse sur l'ampleur de l'erreur dans les conditions de référence ; l'étalonnage est la manière de démontrer cette promesse sur un exemplaire précis.

Ce qu'un étalonnage teste réellement

Un compteur statique n'est pas testé en un seul point, car son erreur n'est pas constante sur toute sa plage. Une séquence de vérification parcourt généralement :

• Le courant de démarrage — le plus petit courant auquel le compteur doit commencer à enregistrer, ce qui détecte une unité qui ignore une petite charge de veille.
• La faible charge — souvent quelques pour cent du courant nominal, là où la puce de mesure travaille avec le signal le plus faible.
• Le courant de référence à facteur de puissance unitaire — la valeur de précision que la plupart des acheteurs comparent.
• Le courant de référence à facteur de puissance réduit — typiquement 0,5 inductif, ce qui révèle l'erreur de phase entre les voies tension et courant.
• Le courant maximal — là où l'échauffement et la non-linéarité du shunt commencent à compter.
• La condition sans charge — le compteur ne doit pas avancer sous tension appliquée sans courant.

Chaque point donne une erreur en pourcentage. Le compteur est conforme si tous les points restent dans la limite de sa classe. C'est pourquoi un certificat qui n'affiche qu'un seul chiffre n'est pas un relevé de vérification, et pourquoi la mention « précis à 1 % » sur un devis ne veut pas dire grand-chose sans les points de charge derrière.

Ce que la classe de précision certifie vraiment

L'indice de classe est l'erreur maximale en pourcentage admise dans les conditions de référence définies, et les normes séparent les classes par usage autant que par qualité. La CEI 62053-21 couvre les compteurs statiques d'énergie active des classes 1 et 2 ; la CEI 62053-22 couvre les classes supérieures utilisées lorsque les montants facturés sont élevés.

Un compteur classe 0,5S alimenté par un TC classe 1,0 ne donne pas une précision système de classe 0,5S. Le maillon le plus faible fixe le résultat, et dans la plupart des installations sur TC ce maillon est le transformateur et son fardeau, pas le compteur.

D'où vient la dérive après l'installation

• La température. Le diviseur de tension et le shunt de courant changent de valeur avec la température. Un compteur placé près d'un transformateur ou dans une armoire exposée au soleil travaille loin des conditions de référence de son essai.
• Le vieillissement de la base de temps. L'enregistrement dépend d'un oscillateur, et une dérive lente de fréquence s'accumule en une erreur permanente de quelques dixièmes de pour cent.
• Les harmoniques. Un compteur spécifié pour des signaux sinusoïdaux doit intégrer une onde déformée. Certaines conceptions le font bien, d'autres présentent une erreur systématique qui n'apparaît que sur un départ avec variateurs ou onduleurs.
• Les composantes continues et les charges dissymétriques. Présentes sur certains postes de soudage et redresseurs, et capables de saturer le transformateur d'entrée du compteur lui-même.
• La résistance des bornes. Ce n'est pas une erreur d'étalonnage au sens strict, mais une borne desserrée crée une chute de tension que le compteur enregistre fidèlement comme une consommation.

Vérification en laboratoire et contrôle sur site

Pour une installation de facturation, la réponse pratique est de faire les deux : un compteur vérifié, puis un contrôle de mise en service confirmant que le rapport de TC, la polarité et le fardeau correspondent au schéma. La plupart des litiges « le compteur est faux » se terminent sur un secondaire de TC inversé ou un rapport mal relevé, pas sur une dérive.

Les questions à poser avant la mise en service

• Quelle classe de précision, et selon quelle norme est-elle déclarée ?
• L'unité est-elle livrée avec un relevé d'essai individuel, ou seulement une déclaration de conformité ?
• Quelle est la plage de courant, et sur quelle partie de cette plage la classe s'applique-t-elle réellement ?
• Comment le compteur se comporte-t-il sur une alimentation déformée — existe-t-il une performance harmonique déclarée ?
• Le capot de bornes est-il plombable, afin que l'étalonnage ne puisse être modifié sans trace ?
• Le compteur enregistre-t-il ou transmet-il l'historique, pour reconstituer une consommation contestée ?

Les deux dernières questions transforment un compteur en preuve. Un capot plombable et un historique horodaté valent plus, dans un litige, qu'une fraction de pour cent de précision.

Comment les compteurs YOMIN sont spécifiés

YOMIN fabrique des compteurs statiques monophasés et triphasés en format rail DIN et encastré, avec une précision classe 1,0 sur la plage standard, affichage LCD ou numérique, et communication RS485 sur les modèles destinés au relevé à distance. Le catalogue comprend notamment le YEM015SJ, compteur monophasé deux fils sur rail DIN avec sortie RS485, et un compteur multifonction triphasé quatre fils avec enregistrement de la demande maximale pour les installations où la puissance appelée doit aussi être justifiée.

En comptage sur TC, le compteur n'est que la moitié de la chaîne : la gamme de transformateurs de courant se spécifie avec lui. Un noyau de mesure classe 0,5 associé à un compteur classe 1,0 maintient l'erreur système au niveau suggéré par le devis. Le guide des classes de précision détaille la définition des limites, le guide du relevé RS485 traite de la remontée des données, et l'explication du principe de mesure est le point de départ si la chaîne elle-même n'est pas familière.

Questions fréquentes

Quelle différence entre étalonner et vérifier un compteur d'énergie ?

L'étalonnage ajuste le compteur pour ramener son erreur près de zéro sur les points testés. La vérification mesure l'erreur et la compare à la limite de la classe. Un compteur peut être vérifié sans ajustement, mais pas ajusté sans procès-verbal ensuite.

À quelle fréquence faut-il réétalonner un compteur d'énergie ?

Aucun intervalle unique ne convient : l'exigence vient de l'autorité de mesurage, du distributeur ou du contrat. Le facteur pratique est la dérive, plus rapide sous fortes harmoniques, température élevée ou surcharges fréquentes.

Un certificat de classe garantit-il la précision à vie ?

Non. La classe définit l'erreur maximale dans les conditions de référence, compteur neuf et conforme. Le vieillissement de l'oscillateur, du shunt ou du diviseur et l'encrassement du bornier déplacent ensuite l'erreur.

Pourquoi deux compteurs du même circuit diffèrent-ils ?

Classes différentes, plages de courant sollicitées hors de leur meilleure zone, fardeau de TC présent sur l'un seulement, ou dérive réelle. Comparer à charge et facteur de puissance identiques est la première étape.
